DIE ANLAGE DARF MIT MAXIMAL 2 BAR GESPÜLT /BEFÜLLT WERDEN!
ABMESSUNGEN UND BESCHREI-
BUNG DES EDELSTAHLVERTEILERS
Die speziell profilierten Rohre des Heizkreis-
verteilers bestehen aus Edelstahl 1.4301
und entsprechen der Dimension DN32. Die
Durchflussanzeiger befinden sich im Vorlauf.
Die Thermostatventileinsätze zur Aufnahme
der Stellantriebe mit Anschlussgewinde
M30 x 1,5 sind im Rücklauf montiert. Zum
primärseitigen Anschluss der Zuleitungen
sind G1 Überwurfmuttern am Verteilerbalken
integriert, an die flachdichtend Kugelhähne
mit G1 Außengewinde zum Absperren ange-
schlossen werden können. An den Enden der
Verteilerbalken befinden sich Füll- und Ent-
leerungshähne, über die der Verteiler gefüllt
und gespült bzw. entlüftet werden kann. Die
Heizkreise werden an Anschlussnippel mit
G¾ Außengewinde mit Innenkonus nach EN
16313 angeschlossen.
Der hydraulische Abgleich der einzelnen
Heizkreise erfolgt durch die Einstellung der
Wassermenge in Liter pro Stunde am Ventil des
Balance Verteilers gemäß der hydraulischen
Auslegung der Flächenheizung.
Die optische Ablesung (min./max.) der am
Ventil eingestellten Werte erfolgt an den Durch-
flussanzeigern im Vorlauf.
Dabei muss der Mindestdifferenzdruck am
Balance Ventil je nach Soll-Durchflusswert
zumindest 150 mbar betragen.
An den Thermostatventileinsätzen und den
Durchflussanzeigern kann jeder Heizkreis
separat abgesperrt werden.
Die werkseitige Auslieferung der Durchfluss-
anzeiger erfolgt in voll geöffnetem Zustand!

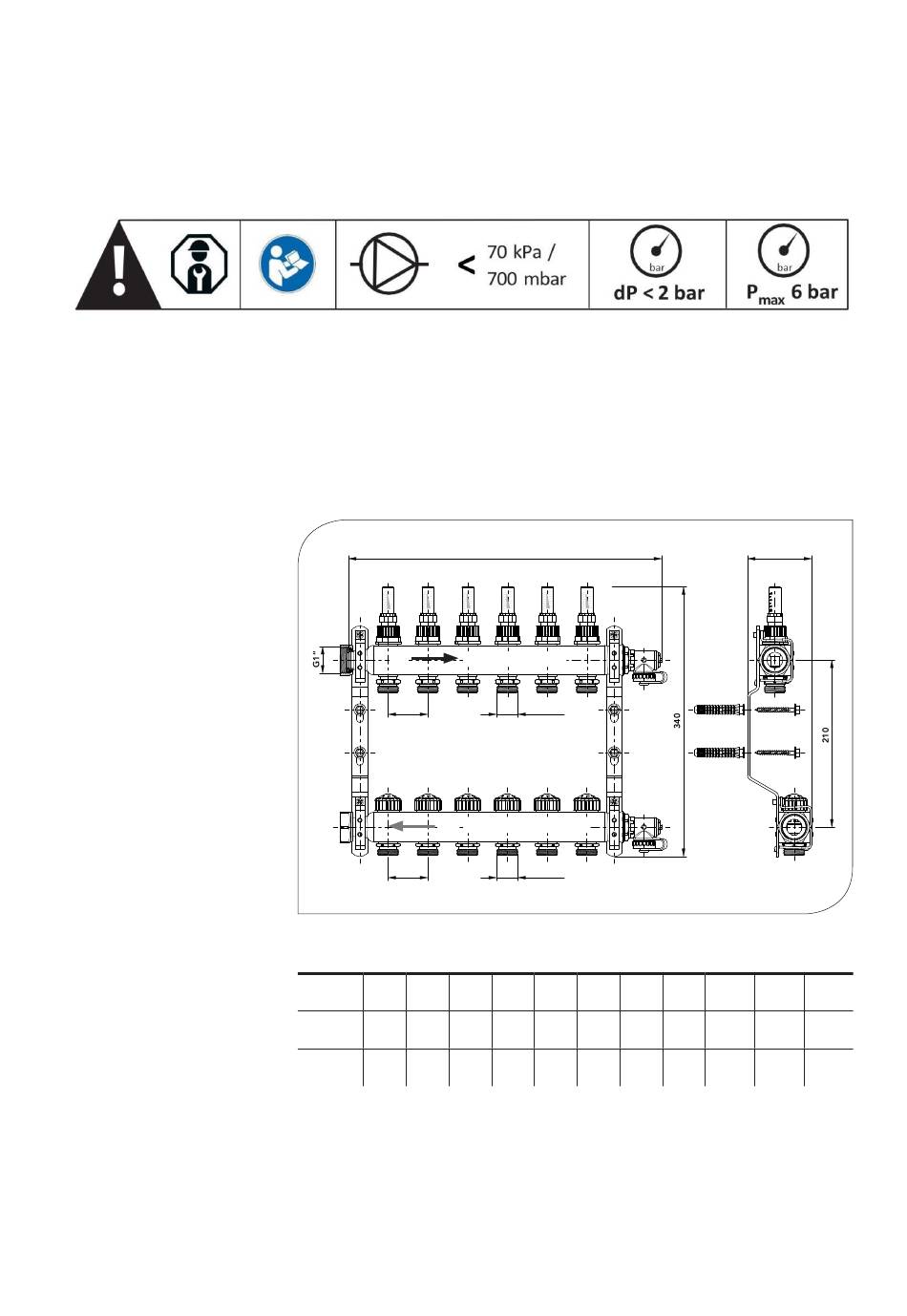

A B M E S S U N G E N U N D
B E S C H R E I B U N G
min
min
max
max
VL
50
50
A B M E S S U N G E N
K BN
CVB2
CVB3
H EIZ KR E IS
2
3
LÄ N G E ( M M )
195±1
245±1
2
L
min
min
min
min
max
max
max
max
DURCHFLUSSANZEIGE
G3/4"EK
RL
DURCHFLUSSEINSTELLUNG
G3/4"EK
CVB4
CVB5
CVB6
CVB7
4
5
6
7
295±1
345±1
395±1
445±1
80
CVB8
CVB9
CVB10
CVB11
8
9
1 0
11
495±1
545±1
595±1
645±1
CVB12
1 2
695±1
