Inhaltszusammenfassung für Cosmo CVB4

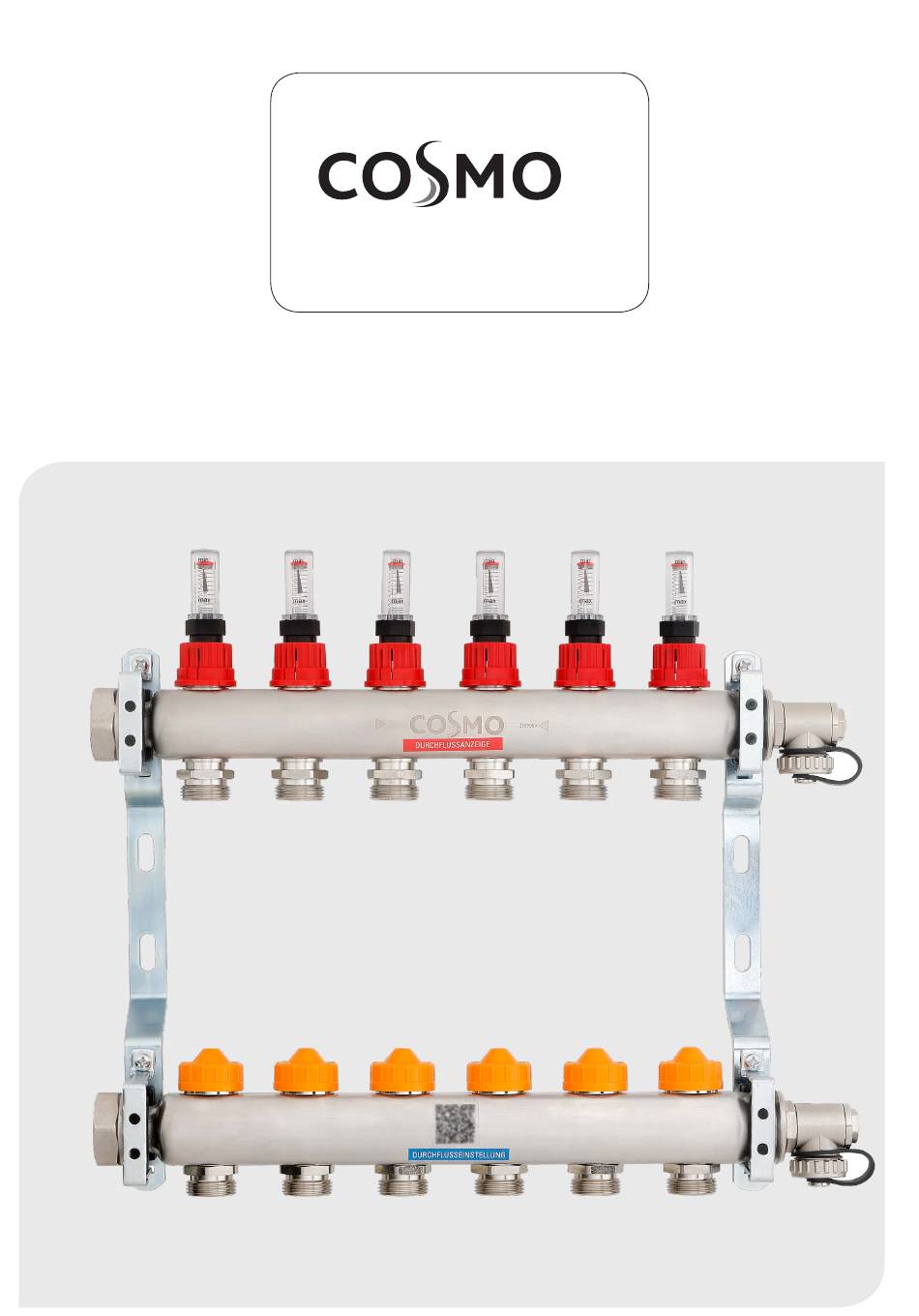

- Seite 1 G U T E S K L I M A B E S S E R L E B E N BEDIENUN GSANL EIT UNG COSMO BALANCE EDELS TAHLVERTEILE R...
- Seite 2 Der hydraulische Abgleich der einzelnen A B M E S S U N G E N Heizkreise erfolgt durch die Einstellung der Wassermenge in Liter pro Stunde am Ventil des K BN CVB2 CVB3 CVB4 CVB5 CVB6 CVB7 CVB8 CVB9 CVB10...
-
Seite 3: Bedienung
B E D I E N U N G ÖFFNEN UND SCHLIESSEN Auslieferungszustand - DURCHFLUSSANZEIGE Die Einstellung wird wie folgt vorge- nommen: A Abbildung A zeigt das Ventil 1 zur Durch- flussanzeige. Werkseitig wird das Ventil in voll geöffnetem Zustand ausgeliefert. Fixierring 2 in Stellung unten. - Seite 4 INBETRIEBNAHME, SPÜLEN, BEFÜLLEN UND ENTLÜFTEN DER ANLAGE B E D I E N U N G DER DRUCK BEIM BEFÜLLEN UND SPÜLEN DES BALANCE VERTEILERS DARF MAX. 2 BAR BETRAGEN. DAS BEFÜLLEN MUSS LANGSAM ERFOLGEN, UM DRUCKSCHLÄGE ZU VERMEIDEN. DAS SYSTEM MUSS IMMER VON DER RÜCKLAUFSEITE HER BEFÜLLT UND GESPÜLT WERDEN. •...
- Seite 5 B E D I E N U N G DICHTHEITSPRÜFUNG FUNKTIONSHEIZEN Die Dichtheitsprüfung ist vor und während Funktionsheizen bei normgerechtem Heizestrich der Estrichverlegung durchzuführen. Der entsprechend der DIN EN 1264-4 durchführen. Prüfdruck beträgt das 1,3-fache des max. Betriebsdruckes. Prüfprotokoll erstellen. Frühester Beginn des Funktionsheizens: Zementestrich: 21 Tage nach Verlegung WARNUNG: Bei der Dichtheitsprüfung sind...
- Seite 6 BEDIENUNG B E D I E N U N G dP < 2bar VORLAUFBALKEN: DURCHFLUSSANZEIGE RÜCKLAUFBALKEN: DURCHFLUSSEINSTELLUNG Einstellung 2,25 2,5 2,75 3,25 3,5 3,75 4,25 4,5 100 115 135 145 Einstellung 5,25 5,5 5,75 6,25 6,5 6,75 7,25 7,5 7,75 170 185 200 215 230 245 260 275 290 300 315 330 340 ∆p min.
-
Seite 7: Technische Daten
T E C H N I S C H E D A T E N 60 °C 90 °C MAX. BETRIEBSTEMPERATUR MAX. BETRIEBSDRUCK 6 bar 3 bar DYNAMISCHER REGELBEREICH 150 / 700 mbar EINSTELLBEREICH 20 / 340 l/h Der Verteiler ist mit Heizungswasser gemäß VDI 2035 zu betreiben. Kennlinien Rücklaufventil... - Seite 8 G U T E S K L I M A B E S S E R L E B E N C O S M O GMBH Brandstücken 31 · 22549 Hamburg i n f o @ c o s m o - i n f o . d e w w w .
