Kurzanleitung Vorschaltgerät VG1200
1 Anwendung und Kurzbeschreibung
Um höhere Wirkungsgrade zu erzielen und um Leitungsverluste zu reduzieren, werden in großen
Eigenerzeugungsanlagen vielfach Wechselrichter mit höherer Ausgangsspannung als die gängigen
3AC 400 V eingesetzt. Damit der Netz- uns Anlagenschutz diese hohe Spannung überwachen kann, muss sie angepasst
werden. Dies geschieht in der Regel mit Spannungswandlern.
Mit dem Vorschaltgerät VG1200IP steht ein ohmscher Spannungsteiler zur Verfügung, der diese Aufgabe übernimmt. In
Verbindung mit dem Vorschaltgerät VG1200 kann das Netzentkupplungsrelais UFR1002IP Spannungen bis 1200 V
messen. Die Anzeige im UFR1002IP ist skalierbar. Es werden also die Spannungen am Eingang des VG1200 angezeigt
und die Grenzwerte für Spannungssteigerungsschutz und Spannungsrückgangsschutz werden entsprechend eingestellt.
Beide Geräte zusammen erfüllen die Anforderungen der VDE-AR-N 4110 (Einspeisung ins Mittelspannungsnetz).

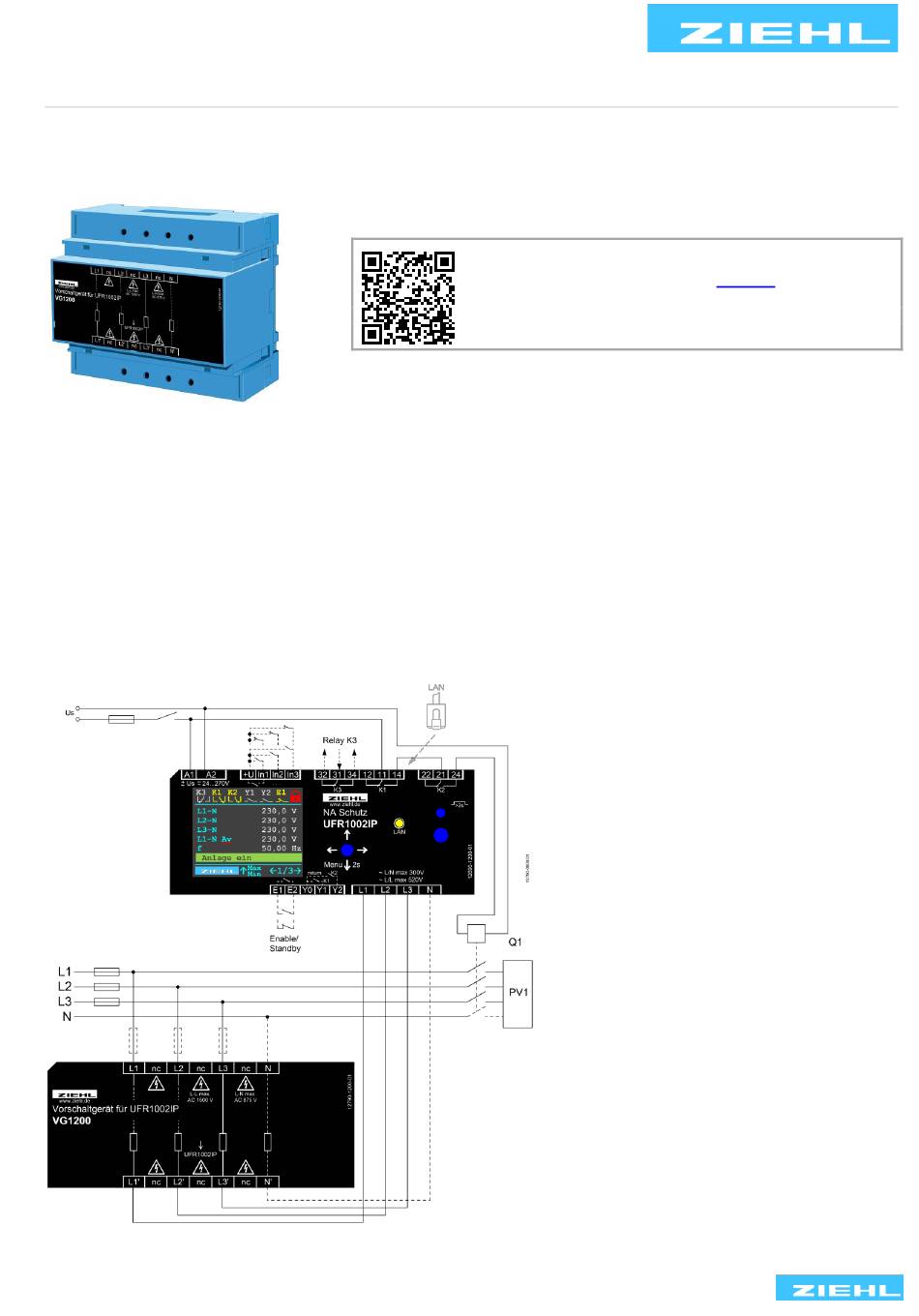

2 Anschlussplan
2)
1)
1)
VG1200 12790-0750-00
®
Messgeräte MINIPAN Schaltrelais und Steuerungen
Weitere Info und Hilfe erhalten Sie über den
QR-Code
Technische Datenblätter, Betriebs- und Kurzanleitungen,
Anschlusspläne, CAD-Daten, Umfangreiche FAQ, Zertifikate.
5)
3)
4)
Seite (Page) 1 / 4
ZIEHL industrie – elektronik GmbH + Co KG
Daimlerstr.13, 74523 Schwäbisch Hall, Germany
+ 49 791 504-0,
Messumformer
oder auf ziehl.de unter
1) Sicherungen nur wenn Leitungsschutz
erforderlich, z.B. 16 A
2) Sicheres Abschalten der Anlage
(mit Alarmaufzeichnung)
N angeschlossen → nur für Programme
3)
mit N
4) TT-Netz: alle Außenleiter und N
schalten, TN-Netz: nur Außenleiter
schalten
5) Länge der Kabel vom VG1200 zum
UFR1002IP: max. 30 cm, mit
geeignetem Isolationssystem
für AC 300 V
www.ziehl.deAA
info@ziehl.de, www.ziehl.de
Netz- und Anlagenschutz
Stand: 2023-03-24 /Sc
