Technická Špecifikácia - extol premium 8895150 Bersetzung Der Ursprünglichen Bedienungsanleitung

Úvod
Vážený zákazník,
ďakujeme za dôveru, ktorú ste prejavili značke Extol® kúpou tohto výrobku.
Výrobok bol podrobený testom spoľahlivosti, bezpečnosti a kvality predpísaným normami a predpismi Európskej únie.
S akýmikoľvek otázkami sa obráťte na naše zákaznícke a poradenské centrum:
www.extol.sk
Fax: +421 2 212 920 91 Tel.: +421 2 212 920 70
Distribútor pre Slovenskú republiku: Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava
Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Dátum vydania: 13. 1. 2022

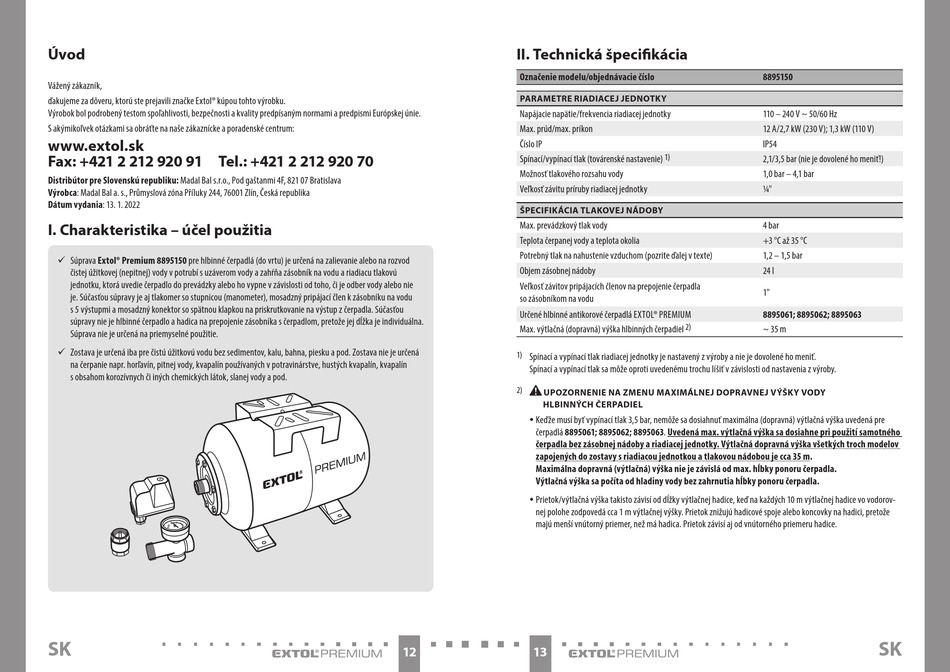

I. Charakteristika – účel použitia
 Súprava Extol® Premium 8895150 pre hlbinné čerpadlá (do vrtu) je určená na zalievanie alebo na rozvod
čistej úžitkovej (nepitnej) vody v potrubí s uzáverom vody a zahŕňa zásobník na vodu a riadiacu tlakovú
jednotku, ktorá uvedie čerpadlo do prevádzky alebo ho vypne v závislosti od toho, či je odber vody alebo nie
je. Súčasťou súpravy je aj tlakomer so stupnicou (manometer), mosadzný pripájací člen k zásobníku na vodu
s 5 výstupmi a mosadzný konektor so spätnou klapkou na priskrutkovanie na výstup z čerpadla. Súčasťou
súpravy nie je hlbinné čerpadlo a hadica na prepojenie zásobníka s čerpadlom, pretože jej dĺžka je individuálna.
Súprava nie je určená na priemyselné použitie.
 Zostava je určená iba pre čistú úžitkovú vodu bez sedimentov, kalu, bahna, piesku a pod. Zostava nie je určená
na čerpanie napr. horľavín, pitnej vody, kvapalín používaných v potravinárstve, hustých kvapalín, kvapalín
s obsahom korozívnych či iných chemických látok, slanej vody a pod.
SK
II. Technická špecifikácia
Označenie modelu/objednávacie číslo
PARAMETRE RIADIACEJ JEDNOTKY
Napájacie napätie/frekvencia riadiacej jednotky
Max. prúd/max. príkon
Číslo IP
Spínací/vypínací tlak (továrenské nastavenie)
Možnosť tlakového rozsahu vody
Veľkosť závitu príruby riadiacej jednotky
ŠPECIFIKÁCIA TLAKOVEJ NÁDOBY
Max. prevádzkový tlak vody
Teplota čerpanej vody a teplota okolia
Potrebný tlak na nahustenie vzduchom (pozrite ďalej v texte)
Objem zásobnej nádoby
Veľkosť závitov pripájacích členov na prepojenie čerpadla
so zásobníkom na vodu
Určené hlbinné antikorové čerpadlá EXTOL® PREMIUM
Max. výtlačná (dopravná) výška hlbinných čerpadiel
1)
Spínací a vypínací tlak riadiacej jednotky je nastavený z výroby a nie je dovolené ho meniť.
Spínací a vypínací tlak sa môže oproti uvedenému trochu líšiť v závislosti od nastavenia z výroby.
2)
UPOZORNENIE NA ZMENU MAXIMÁLNEJ DOPRAVNEJ VÝŠKY VODY
HLBINNÝCH ČERPADIEL
y Keďže musí byť vypínací tlak 3,5 bar, nemôže sa dosiahnuť maximálna (dopravná) výtlačná výška uvedená pre
čerpadlá 8895061; 8895062; 8895063. Uvedená max. výtlačná výška sa dosiahne pri použití samotného
čerpadla bez zásobnej nádoby a riadiacej jednotky. Výtlačná dopravná výška všetkých troch modelov
zapojených do zostavy s riadiacou jednotkou a tlakovou nádobou je cca 35 m.
Maximálna dopravná (výtlačná) výška nie je závislá od max. hĺbky ponoru čerpadla.
Výtlačná výška sa počíta od hladiny vody bez zahrnutia hĺbky ponoru čerpadla.
y Prietok/výtlačná výška takisto závisí od dĺžky výtlačnej hadice, keď na každých 10 m výtlačnej hadice vo vodorov-
nej polohe zodpovedá cca 1 m výtlačnej výšky. Prietok znižujú hadicové spoje alebo koncovky na hadici, pretože
majú menší vnútorný priemer, než má hadica. Prietok závisí aj od vnútorného priemeru hadice.
12 13
8895150
110 – 240 V ~ 50/60 Hz
12 A/2,7 kW (230 V); 1,3 kW (110 V)
IP54
1)
2,1/3,5 bar (nie je dovolené ho meniť!)
1,0 bar – 4,1 bar
¼"
4 bar
+3 °C až 35 °C
1,2 – 1,5 bar
24 l
1"
8895061; 8895062; 8895063
2)
~ 35 m
SK
