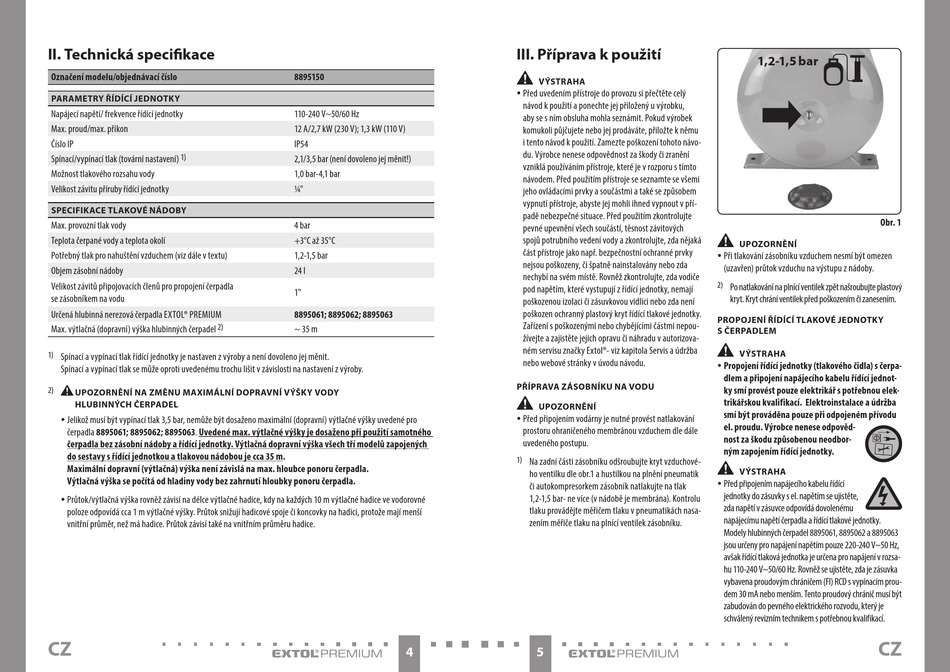

II. Technická specifikace
Označení modelu/objednávací číslo
PARAMETRY ŘÍDÍCÍ JEDNOTKY
Napájecí napětí/ frekvence řídící jednotky
Max. proud/max. příkon
Číslo IP
1)
Spínací/vypínací tlak (tovární nastavení)
Možnost tlakového rozsahu vody
Velikost závitu příruby řídící jednotky
SPECIFIKACE TLAKOVÉ NÁDOBY
Max. provozní tlak vody
Teplota čerpané vody a teplota okolí
Potřebný tlak pro nahuštění vzduchem (viz dále v textu)
Objem zásobní nádoby
Velikost závitů připojovacích členů pro propojení čerpadla
se zásobníkem na vodu
Určená hlubinná nerezová čerpadla EXTOL® PREMIUM
2)
Max. výtlačná (dopravní) výška hlubinných čerpadel
1)
Spínací a vypínací tlak řídící jednotky je nastaven z výroby a není dovoleno jej měnit.
Spínací a vypínací tlak se může oproti uvedenému trochu lišit v závislosti na nastavení z výroby.
2)
UPOZORNĚNÍ NA ZMĚNU MAXIMÁLNÍ DOPRAVNÍ VÝŠKY VODY
HLUBINNÝCH ČERPADEL
y Jelikož musí být vypínací tlak 3,5 bar, nemůže být dosaženo maximální (dopravní) výtlačné výšky uvedené pro
čerpadla 8895061; 8895062; 8895063. Uvedené max. výtlačné výšky je dosaženo při použití samotného
čerpadla bez zásobní nádoby a řídící jednotky. Výtlačná dopravní výška všech tří modelů zapojených
do sestavy s řídící jednotkou a tlakovou nádobou je cca 35 m.
Maximální dopravní (výtlačná) výška není závislá na max. hloubce ponoru čerpadla.
Výtlačná výška se počítá od hladiny vody bez zahrnutí hloubky ponoru čerpadla.
y Průtok/výtlačná výška rovněž závisí na délce výtlačné hadice, kdy na každých 10 m výtlačné hadice ve vodorovné
poloze odpovídá cca 1 m výtlačné výšky. Průtok snižují hadicové spoje či koncovky na hadici, protože mají menší
vnitřní průměr, než má hadice. Průtok závisí také na vnitřním průměru hadice.
CZ
8895150
110-240 V~50/60 Hz
12 A/2,7 kW (230 V); 1,3 kW (110 V)
IP54
2,1/3,5 bar (není dovoleno jej měnit!)
1,0 bar-4,1 bar
¼"
4 bar
+3°C až 35°C
1,2-1,5 bar
24 l
1"
8895061; 8895062; 8895063
~ 35 m
4
III. Příprava k použití
•
VÝSTRAHA
y Před uvedením přístroje do provozu si přečtěte celý
návod k použití a ponechte jej přiložený u výrobku,
aby se s ním obsluha mohla seznámit. Pokud výrobek
komukoli půjčujete nebo jej prodáváte, přiložte k němu
i tento návod k použití. Zamezte poškození tohoto návo-
du. Výrobce nenese odpovědnost za škody či zranění
vzniklá používáním přístroje, které je v rozporu s tímto
návodem. Před použitím přístroje se seznamte se všemi
jeho ovládacími prvky a součástmi a také se způsobem
vypnutí přístroje, abyste jej mohli ihned vypnout v pří-
padě nebezpečné situace. Před použitím zkontrolujte
pevné upevnění všech součástí, těsnost závitových
spojů potrubního vedení vody a zkontrolujte, zda nějaká
část přístroje jako např. bezpečnostní ochranné prvky
nejsou poškozeny, či špatně nainstalovány nebo zda
nechybí na svém místě. Rovněž zkontrolujte, zda vodiče
pod napětím, které vystupují z řídící jednotky, nemají
poškozenou izolaci či zásuvkovou vidlici nebo zda není
poškozen ochranný plastový kryt řídící tlakové jednotky.
Zařízení s poškozenými nebo chybějícími částmi nepou-
žívejte a zajistěte jejich opravu či náhradu v autorizova-
ném servisu značky Extol®- viz kapitola Servis a údržba
nebo webové stránky v úvodu návodu.
PŘÍPRAVA ZÁSOBNÍKU NA VODU
•
UPOZORNĚNÍ
y Před připojením vodárny je nutné provést natlakování
prostoru ohraničeného membránou vzduchem dle dále
uvedeného postupu.
1)
Na zadní části zásobníku odšroubujte kryt vzduchové-
ho ventilku dle obr.1 a hustilkou na plnění pneumatik
či autokompresorkem zásobník natlakujte na tlak
1,2-1,5 bar- ne více (v nádobě je membrána). Kontrolu
tlaku provádějte měřičem tlaku v pneumatikách nasa-
zením měřiče tlaku na plnící ventilek zásobníku.
5
1,2-1,5 bar
Obr. 1
•
UPOZORNĚNÍ
y Při tlakování zásobníku vzduchem nesmí být omezen
(uzavřen) průtok vzduchu na výstupu z nádoby.
2)
Po natlakování na plnící ventilek zpět našroubujte plastový
kryt. Kryt chrání ventilek před poškozením či zanesením.
PROPOJENÍ ŘÍDÍCÍ TLAKOVÉ JEDNOTKY
S ČERPADLEM
•
VÝSTRAHA
y Propojení řídící jednotky (tlakového čidla) s čerpa-
dlem a připojení napájecího kabelu řídící jednot-
ky smí provést pouze elektrikář s potřebnou elek-
trikářskou kvalifikací. Elektroinstalace a údržba
smí být prováděna pouze při odpojeném přívodu
el. proudu. Výrobce nenese odpověd-
nost za škodu způsobenou neodbor-
ným zapojením řídící jednotky.
•
VÝSTRAHA
y Před připojením napájecího kabelu řídící
jednotky do zásuvky s el. napětím se ujistěte,
zda napětí v zásuvce odpovídá dovolenému
napájecímu napětí čerpadla a řídící tlakové jednotky.
Modely hlubinných čerpadel 8895061, 8895062 a 8895063
jsou určeny pro napájení napětím pouze 220-240 V~50 Hz,
avšak řídící tlaková jednotka je určena pro napájení v rozsa-
hu 110-240 V~50/60 Hz. Rovněž se ujistěte, zda je zásuvka
vybavena proudovým chráničem (FI) RCD s vypínacím prou-
dem 30 mA nebo menším. Tento proudový chránič musí být
zabudován do pevného elektrického rozvodu, který je
schválený revizním technikem s potřebnou kvalifikací.
CZ
