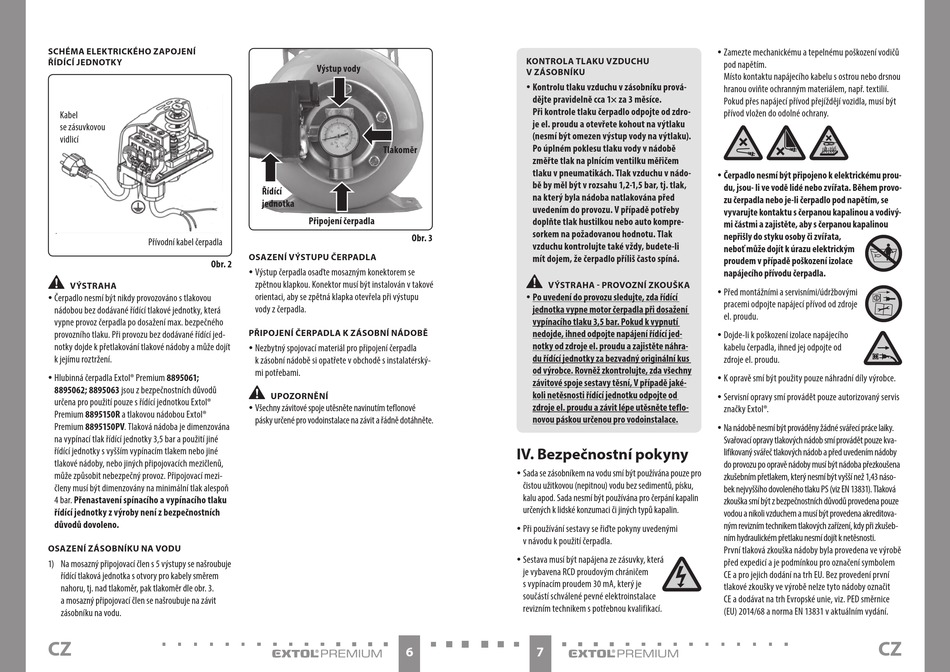

SCHÉMA ELEKTRICKÉHO ZAPOJENÍ
ŘÍDÍCÍ JEDNOTKY
Kabel
se zásuvkovou
vidlicí
Přívodní kabel čerpadla
Obr. 2
•
VÝSTRAHA
y Čerpadlo nesmí být nikdy provozováno s tlakovou
nádobou bez dodávané řídící tlakové jednotky, která
vypne provoz čerpadla po dosažení max. bezpečného
provozního tlaku. Při provozu bez dodávané řídící jed-
notky dojde k přetlakování tlakové nádoby a může dojít
k jejímu roztržení.
y Hlubinná čerpadla Extol® Premium 8895061;
8895062; 8895063 jsou z bezpečnostních důvodů
určena pro použití pouze s řídící jednotkou Extol®
Premium 8895150R a tlakovou nádobou Extol®
Premium 8895150PV. Tlaková nádoba je dimenzována
na vypínací tlak řídící jednotky 3,5 bar a použití jiné
řídící jednotky s vyšším vypínacím tlakem nebo jiné
tlakové nádoby, nebo jiných připojovacích mezičlenů,
může způsobit nebezpečný provoz. Připojovací mezi-
členy musí být dimenzovány na minimální tlak alespoň
4 bar. Přenastavení spínacího a vypínacího tlaku
řídící jednotky z výroby není z bezpečnostních
důvodů dovoleno.
OSAZENÍ ZÁSOBNÍKU NA VODU
1) Na mosazný připojovací člen s 5 výstupy se našroubuje
řídící tlaková jednotka s otvory pro kabely směrem
nahoru, tj. nad tlakoměr, pak tlakoměr dle obr. 3.
a mosazný připojovací člen se našroubuje na závit
zásobníku na vodu.
CZ
Výstup vody
Tlakoměr
Řídící
jednotka
Připojení čerpadla
Obr. 3
OSAZENÍ VÝSTUPU ČERPADLA
y Výstup čerpadla osaďte mosazným konektorem se
zpětnou klapkou. Konektor musí být instalován v takové
orientaci, aby se zpětná klapka otevřela při výstupu
vody z čerpadla.
PŘIPOJENÍ ČERPADLA K ZÁSOBNÍ NÁDOBĚ
y Nezbytný spojovací materiál pro připojení čerpadla
k zásobní nádobě si opatřete v obchodě s instalatérský-
mi potřebami.
•
UPOZORNĚNÍ
y Všechny závitové spoje utěsněte navinutím teflonové
pásky určené pro vodoinstalace na závit a řádně dotáhněte.
6
KONTROLA TLAKU VZDUCHU
V ZÁSOBNÍKU
y Kontrolu tlaku vzduchu v zásobníku prová-
dějte pravidelně cca 1× za 3 měsíce.
Při kontrole tlaku čerpadlo odpojte od zdro-
je el. proudu a otevřete kohout na výtlaku
(nesmí být omezen výstup vody na výtlaku).
Po úplném poklesu tlaku vody v nádobě
změřte tlak na plnícím ventilku měřičem
tlaku v pneumatikách. Tlak vzduchu v nádo-
bě by měl být v rozsahu 1,2-1,5 bar, tj. tlak,
na který byla nádoba natlakována před
uvedením do provozu. V případě potřeby
doplňte tlak hustilkou nebo auto kompre-
sorkem na požadovanou hodnotu. Tlak
vzduchu kontrolujte také vždy, budete-li
mít dojem, že čerpadlo příliš často spíná.
•
VÝSTRAHA - PROVOZNÍ ZKOUŠKA
y Po uvedení do provozu sledujte, zda řídící
jednotka vypne motor čerpadla při dosažení
vypínacího tlaku 3,5 bar. Pokud k vypnutí
nedojde, ihned odpojte napájení řídící jed-
notky od zdroje el. proudu a zajistěte náhra-
du řídící jednotky za bezvadný originální kus
od výrobce. Rovněž zkontrolujte, zda všechny
závitové spoje sestavy těsní, V případě jaké-
koli netěsnosti řídící jednotku odpojte od
zdroje el. proudu a závit lépe utěsněte teflo-
novou páskou určenou pro vodoinstalace.
IV. Bezpečnostní pokyny
y Sada se zásobníkem na vodu smí být používána pouze pro
čistou užitkovou (nepitnou) vodu bez sedimentů, písku,
kalu apod. Sada nesmí být používána pro čerpání kapalin
určených k lidské konzumaci či jiných typů kapalin.
y Při používání sestavy se řiďte pokyny uvedenými
v návodu k použití čerpadla.
y Sestava musí být napájena ze zásuvky, která
je vybavena RCD proudovým chráničem
s vypínacím proudem 30 mA, který je
součástí schválené pevné elektroinstalace
revizním technikem s potřebnou kvalifikací.
7
y Zamezte mechanickému a tepelnému poškození vodičů
pod napětím.
Místo kontaktu napájecího kabelu s ostrou nebo drsnou
hranou oviňte ochranným materiálem, např. textilií.
Pokud přes napájecí přívod přejíždějí vozidla, musí být
přívod vložen do odolné ochrany.
y Čerpadlo nesmí být připojeno k elektrickému prou-
du, jsou- li ve vodě lidé nebo zvířata. Během provo-
zu čerpadla nebo je-li čerpadlo pod napětím, se
vyvarujte kontaktu s čerpanou kapalinou a vodivý-
mi částmi a zajistěte, aby s čerpanou kapalinou
nepřišly do styku osoby či zvířata,
neboť může dojít k úrazu elektrickým
proudem v případě poškození izolace
napájecího přívodu čerpadla.
y Před montážními a servisními/údržbovými
pracemi odpojte napájecí přívod od zdroje
el. proudu.
y Dojde-li k poškození izolace napájecího
kabelu čerpadla, ihned jej odpojte od
zdroje el. proudu.
y K opravě smí být použity pouze náhradní díly výrobce.
y Servisní opravy smí provádět pouze autorizovaný servis
značky Extol®.
y Na nádobě nesmí být prováděny žádné svářecí práce laiky.
Svařovací opravy tlakových nádob smí provádět pouze kva-
lifikovaný svářeč tlakových nádob a před uvedením nádoby
do provozu po opravě nádoby musí být nádoba přezkoušena
zkušebním přetlakem, který nesmí být vyšší než 1,43 náso-
bek nejvyššího dovoleného tlaku PS (viz EN 13831). Tlaková
zkouška smí být z bezpečnostních důvodů provedena pouze
vodou a nikoli vzduchem a musí být provedena akreditova-
ným revizním technikem tlakových zařízení, kdy při zkušeb-
ním hydraulickém přetlaku nesmí dojít k netěsnosti.
První tlaková zkouška nádoby byla provedena ve výrobě
před expedicí a je podmínkou pro označení symbolem
CE a pro jejich dodání na trh EU. Bez provedení první
tlakové zkoušky ve výrobě nelze tyto nádoby označit
CE a dodávat na trh Evropské unie, viz. PED směrnice
(EU) 2014/68 a norma EN 13831 v aktuálním vydání.
