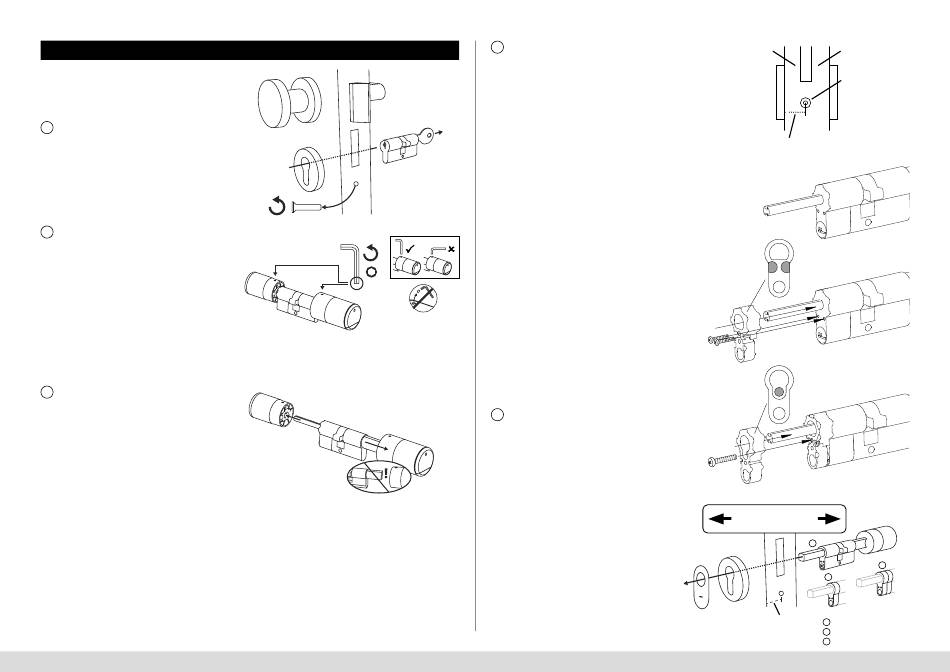

Montage des ENTRY easy 7600 CYL
Im Folgendem wird Ihnen der Einbau
des ENTRY easy 7600 CYL erklärt. Bitte
lesen Sie vor der Montage die Montage-
anleitung sorgfältig durch.
Entfernen Sie den vorhandenen
1
Türschloss-Zylinder, indem Sie die
Stulpschraube in der Tür lösen und den
Zylinder mit eingestecktem Schlüssel
herausziehen (Abb. 1).
2 Das Lösen und das Fixieren von
Außen- und Innenknauf erfolgt über
eine integrierte Madenschraube im
Drehknauf. Lösen Sie die beiden
Madenschrauben in den beiden
Knäufen mit dem beiliegenden
Sechskantschlüssel (Abb. 2).
!
Achtung: Benutzen Sie hierzu die lange
Seite des Sechskantschlüssels. Drehen
Sie die Schraube vier mal gegen den
Uhrzeigersinn. Entnehmen Sie die
Schrauben nicht aus dem Knauf.
Ziehen Sie den Knauf der Außenseite
3
komplett ab und den der Innenseite
soweit wie möglich nach hinten
(Abb. 3).
!
Tipp: Sie erkennen den Knauf auf der
Innenseite am Batteriefach, welches es
beinhaltet. Achten Sie auf den Batterie-
fachdeckel mit dem Schraubloch (siehe
Grafik).
!
Achtung: Der Knauf auf der Innenseite
ist nicht abzuziehen. Versuchen Sie
nicht, ihn mit Gewalt zu lösen, da beim
Abziehen des Knaufs von der Welle
die Elektronik zerstört wird. Die Maden-
schraube im Knauf dient als Abzieh-
sicherung.
10 I Deutsch
1.
4x
2 mm
DO NOT TAKE
OUT SCREWS
DO NOT TAKE
OUT SCREWS
DO NOT TAKE
OUT SCREWS
Je nach Türstärke werden ggf. Adapter-
4
stücke benötigt.
Beträgt der Abstand zwischen der
Stulpschraube und der Außenseite
der Tür (Abb. 4)...
• < 43 mm = Kein Adapter benötigt
(Abb. 5)
2.
• 44 - 53 mm = Adapter 1 benötigt
(Abb. 6)
Schieben Sie den Adapter 1
auf die Schlosswelle und schrauben
Sie ihn mit den beiden beiliegenden
Abb. 1
M2x10-Schrauben fest.
• 54 - 59 mm = Adapter 1 und 2 benötigt
(Abb. 7)
Nachdem Adapter 1 befestigt wurde
(siehe oben), schieben Sie den
Adapter 2 ebenfalls auf die Schloss-
welle. Schrauben Sie ihn mit der
beiliegenden 2,9x13-Schraube fest.
Abb. 2
Schieben Sie den Zylinder von der
5
Innenseite der Tür aus in das Einsteck-
schloss der Tür. Schieben Sie die
Notschloss-Abdeckung außen auf
die Schloss-Welle (Abb. 8).
!
Hinweis: Vor der Montage der
Abdeckung müssen die Schutzfolien
Abb. 3
der Klebepads auf der Hinterseite der
Abdeckung entfernt werden, damit die
drei Klebepads die Abdeckung sicher
an dem Ausschnitt/Tür befestigen.
!
Hinweis: Durch die Nutzung des
Notschlosses, wird die Schlüsselloch-
Andeutung auf der Notschloss-
Abdeckung eingerissen. Damit sie
aus optischen Gründen ausgetauscht
werden kann, liegt dem Set eine zweite
Abdeckung bei.
Tür-Außenseite Tür-Innenseite
Stulpschraube
Abstand im mm
Ohne Adapter
Adapter 1
Low strength.
Low strength.
max. ca. 0,4 Nm
DO NOT TAKE
max. ca. 0,4 Nm
OUT SCREWS
Adapter 2
Low strength.
max. ca. 0,4 Nm
!
OUTDOOR INDOOR
1
2
< 43 mm =
1
44 - 53 mm =
2
54 - 59 mm =
3
secuENTRY easy | ENTRY 7601 PIN
Abb. 4
Abb. 5
Abb. 6
Abb. 7
3
Abb. 8
