Gehen Sie zur richtigen Konfiguration folgendermaßen vor:
1.
Platzieren Sie Head Unit und Silent Cube an den von Ihnen
gewünschten Orten und schließen Sie die Geräte mit den
beiliegenden Netzsteckern an das Stromnetz an. Bitte
beachten Sie: Zum ordnungsgemäßen Betrieb der Cube-
Einheit müssen Sie beide Kaltgerätestecker mit dem Cube
verbinden. Die Speichereinheit startet daraufhin automatisch.
2.
Schließen Sie nun die beiden Geräte an das Firmennetz an.
Verbinden Sie zunächst die Head Unit mit der Speichereinheit.
Dazu stecken Sie das erste Netzwerkkabel in die rechte
Netzwerkbuchse auf der Gehäuse-Rückseite der Head Unit
und verbinden Sie es anschließend mit dem Cube. Um
Verwechslungen auszuschließen, ist die rechte
Netzwerkbuchse mit CUBES beschriftet.
3.
Verbinden Sie die Head Unit über die linke Netzwerkbuchse
mit dem Firmennetz und verwenden Sie dazu das zweite
Netzwerkkabel. Dieser Anschluss ist mit LAN beschriftet.
© FAST LTA AG

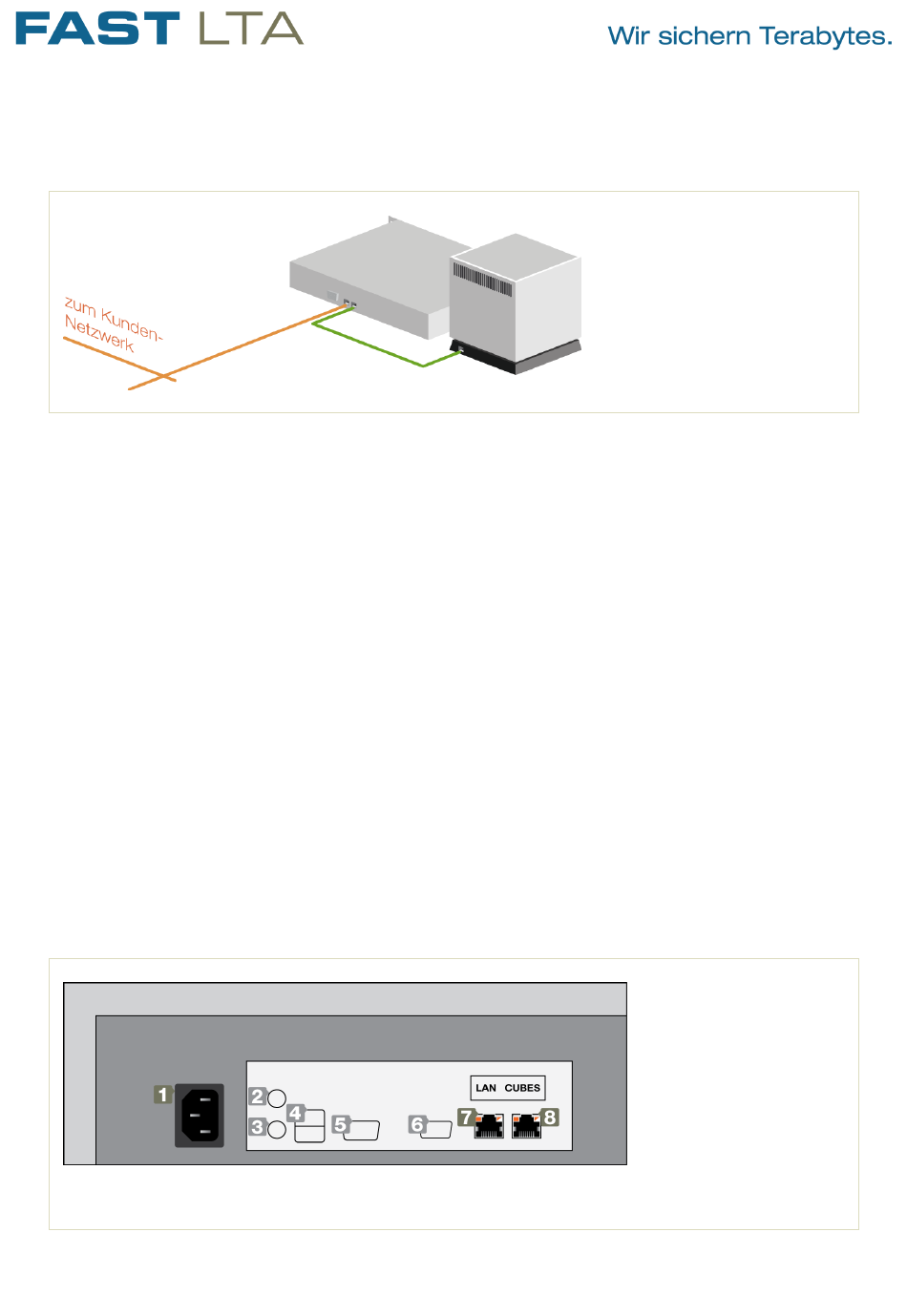

Abbildung 1
Schematischer Aufbau der
Verkabelung von Head Unit und
Silent Cube sowie die
Anbindung ans Firmennetz
Abbildung 2
Head Unit, Rückseite
