Saro HK 200 Betriebsanleitung Seite 12

23 Unite Board
24 Condenser
25 Condenser Fan Support
26 Consenser Fan
27 Unite room grills
28 Water Box
30 Circuit Fan
31 Sensor fixed box
32 Circuit Fan support
33 Sensor probe
34 Thermostat
36 Fan support
37 Location knob

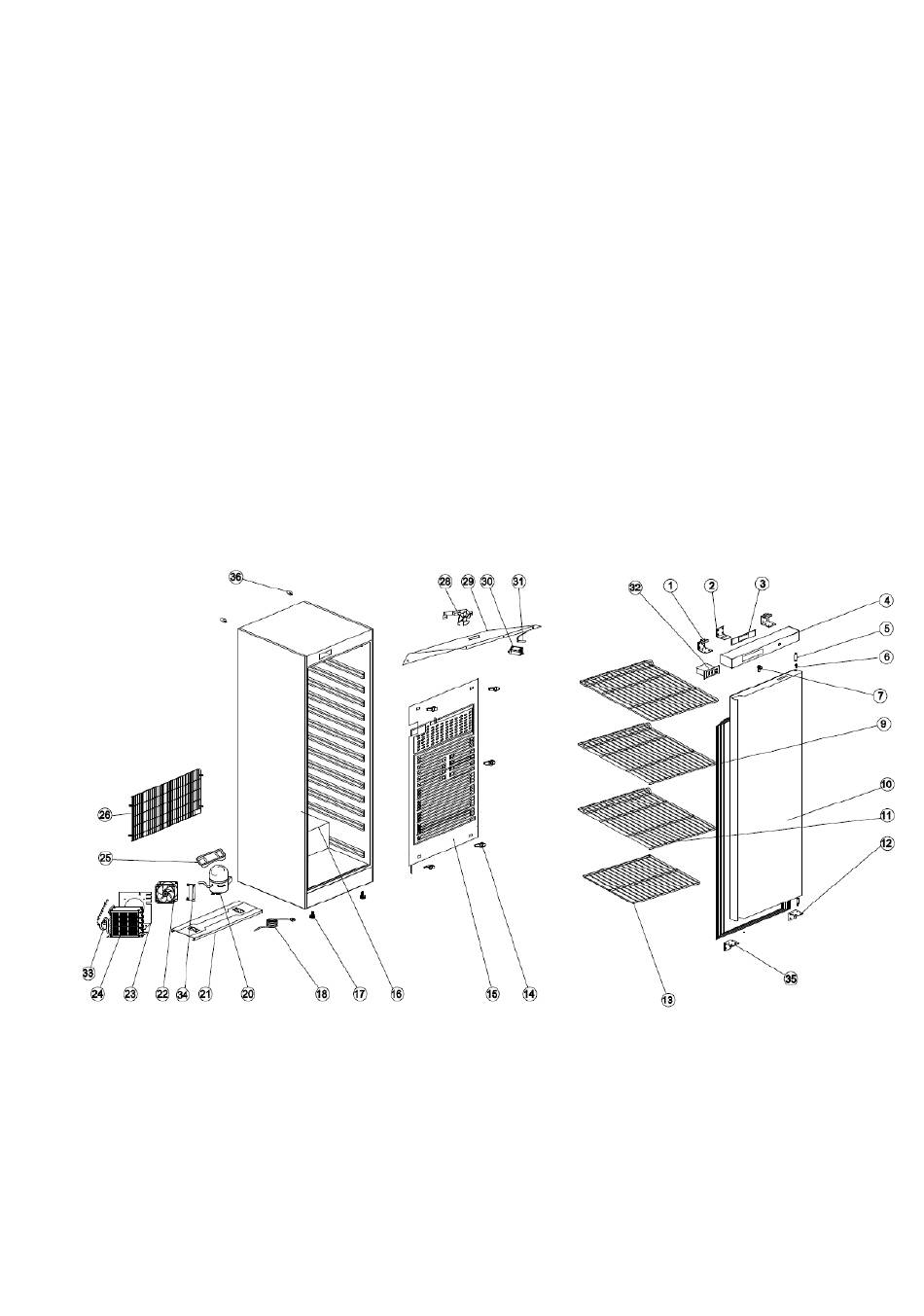

EXPLOSIONSZEICHNUNG:
EXPLOSIONSZEICHNUNG – Legende (HK 400 (S/S) (B) + HK 600 (S/S) (B)
1 Upper hinge without bolt
2 Lock latch
3 Thermostat cover
4 Front panel
5 Hinge Pin
6 Sleeve for hinge pin
7 Lock
9 Door gasket
Stand 03/23 SvN
23
24
25
26
27
28
30
31
32
33
34
36
37
Modell: HK 400 (S/S) (B) + HK 600 (S/S) (B)
1
2
3
4
5
6
7
9
Halterung für Kompressor
Kondensator/Verlüssiger
Halterung für Kondensator/Verflüssiger
Ventilator für Kondensator/Verflüssiger
Lüftung hinten
Auffangschale
Lüfter Stromkreislauf
Sensorbox (fest)
Unterstützung für Lüfter
Sensorprobe
Thermostat
Befestigungsplatte Ventilator
Abstandshalter zur Wand
Oberes Scharnier ohne Bolzen
Schlossriegel
Thermostatabdeckung
Vordere Blende
Scharnierbolzen
Hülse für Scharnierbolzen
Schloss
Türdichtung
Seite 12 von 15
