anjo HB9CV Montageanleitung Seite 2

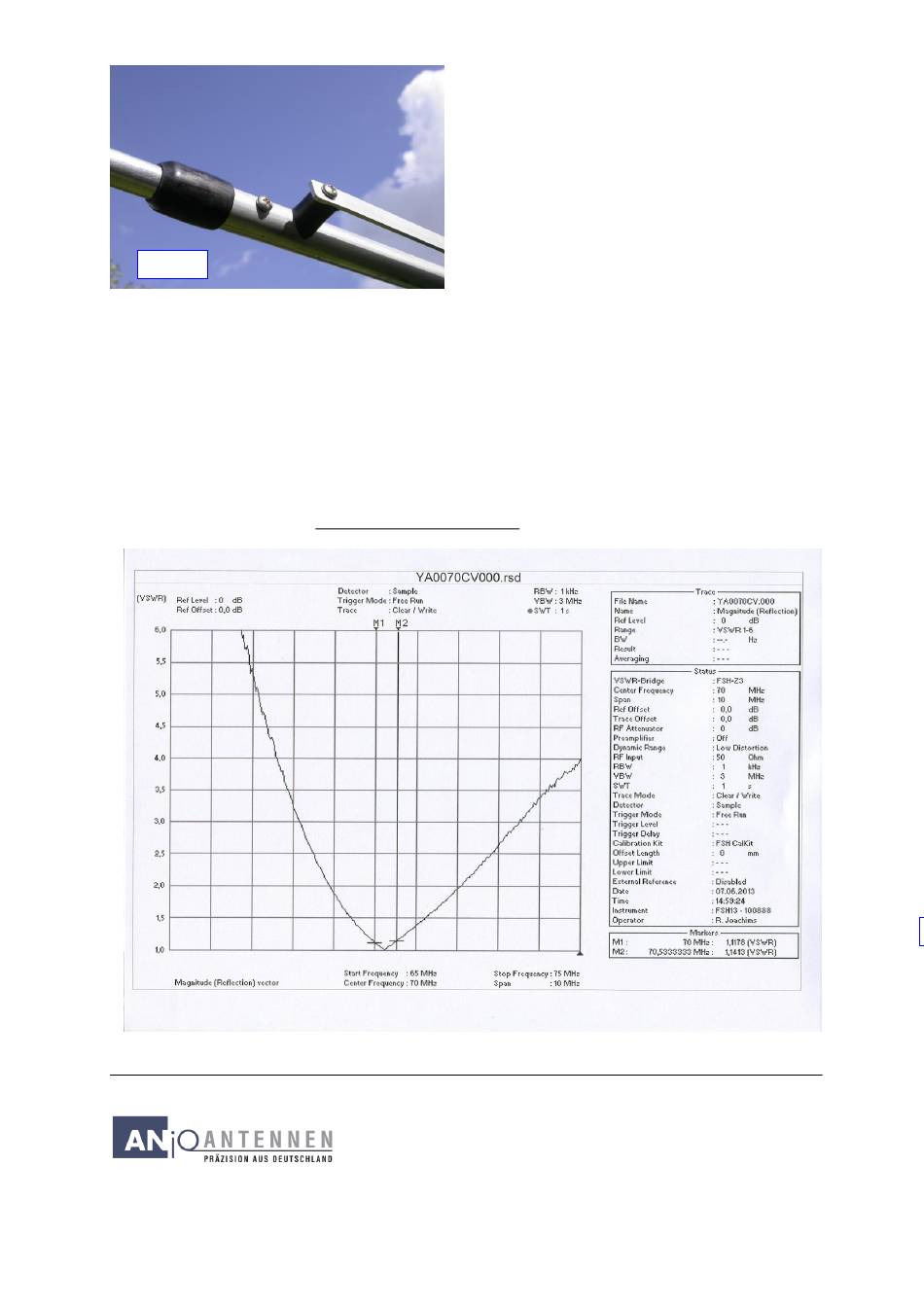

Bild 3
4. Die Gummitüllen werden über den Enden der Strahler- und Reflektorrohre geschoben.
Strahler (L=65,5 cm) Kennzeichnung „S" und Reflektoren (L=72,4 cm) Kennzeichnung „R" in die
Mittelstücke stecken und mit Blechtreib-Schraube 3,5x9 mm festschrauben. Die Gummitüllen über die
Verbindungsstellen schieben.
Vergl. Bild 3
5. Die Antenne wurde sorfälltig mit Network-Analyzer vermessen. Ein Abgleich ist nicht mehr erforderlich!
Das folgende Bild zeigt die gemessene 50 Ω Anpassung.
JOACHIMS HF & EDV-Beratungs GmbH
Lindenstr. 192
52525 Heinsberg
Am Ende kontaktiert die Speiseleitung mit dem Mittelstück
des Reflektors dadurch das eine Blechtreib-Schraube
3,5x22 mm verwendet wird. Vergl. Bild 3
Zuletzt wird das 48,7 cm lange Mittelteil der Speiseleitung
vom Speisepunkt ausgehend unter Verwendung der 4
Stück Abstandsrollen mit Polyamid-Schrauben M4x20 auf
den Boom montiert.
Die drei Teile der Speiseleitung werden am Speisepunkt
und am Reflektor mit M3 Schrauben elektrisch verbunden
Evtl. muss die zuvor montierte Mastschelle etwas
verschoben werden, damit die Schraube der Schelle in
die dafür vorgesehene Aussparung passt. Vergl. Bild 1
