anjo HB9CV Montageanleitung

HB9CV Antenne für 70MHz
Technische Daten der Antenne:
Frequenz
Länge
Gewinn
Öffnungswinkel
F / B
Belastbarkeit
Anschlüsse
Masse
Windlast bei 120km/h
Windlast bei 160km/h
Spannbereich
Mastschelle

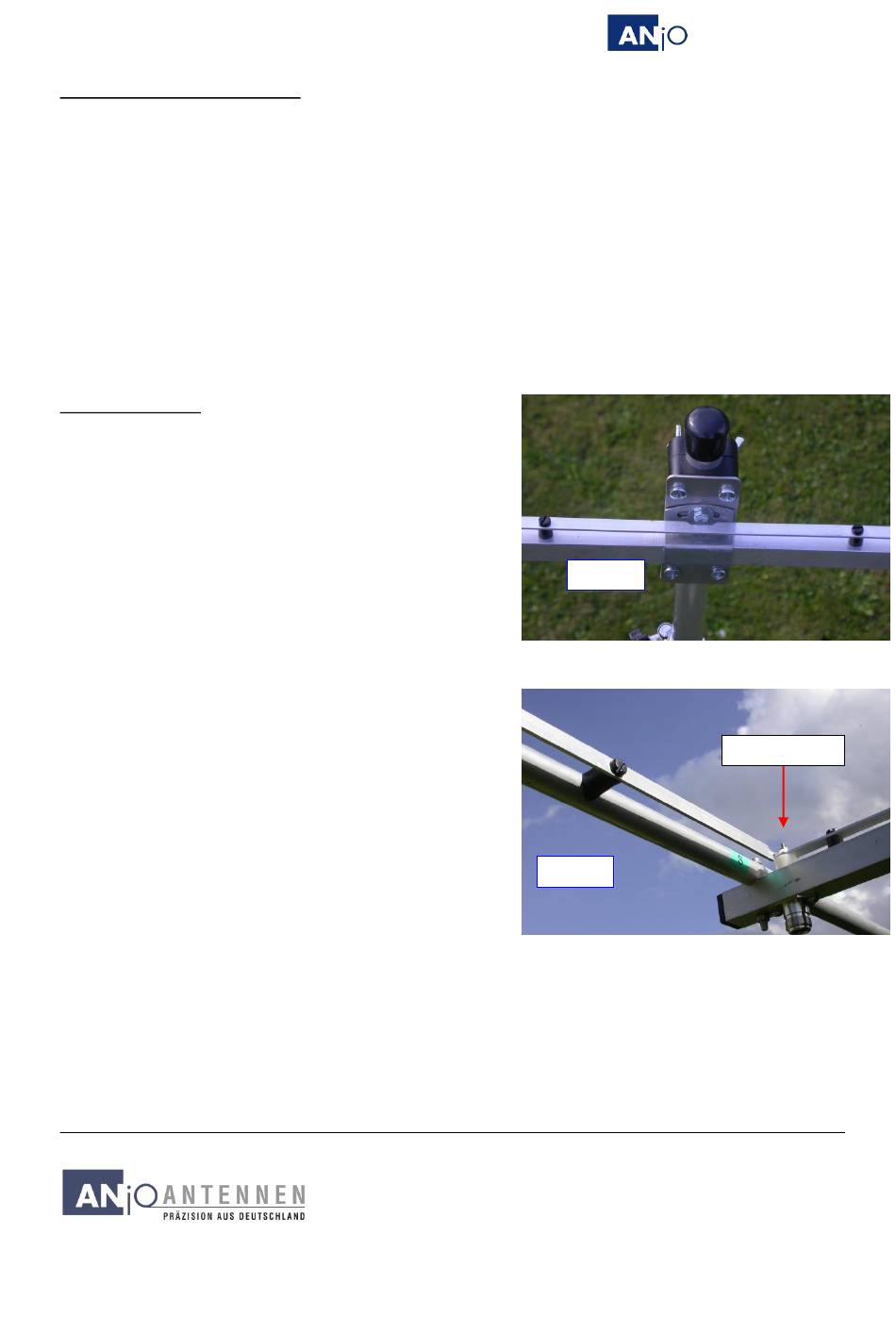

Montageanleitung:
1. Montieren Sie zuerst die Mastschelle -in Strahlrichtung
links – mittig vom Boom
Vergl. Bild 1
2. Befestigen Sie zunächst nur die Mittelstücke der
Strahler- und Reflektorelemente am Boom. Dazu
benötigen Sie die Schrauben M5x45 mm.
Achten Sie auf die Kennzeichnung für Strahler „S"
(grünes Label) und für Reflektor „R" (rotes Label)
Diese farbliche Kennzeichnung ist durchgehend gleich,
auch für die Speiseleitungen
Vergl. Bild 2
Das Kompensations C in Form von Glimmer-Konden-
satoren befindet sich Wettergeschützt im Boom.
3. Nun werden die Speiseleitungen montiert.
Das 27,2 cm lange Teil der Speiseleitung mit der Kennzeichnung „S" wird vom Speispunkt mittels der
abgerundeten Isolierteile am Mittelstück des Strahlers „S" mit einer Polyamid-Schraube M4x20 befestigt.
Am Ende kontaktiert die Speiseleitung mit dem Mittelstück des Strahlers dadurch das eine Blechtreib-
Schraube 3,5x22mm verwendet wird.
Das 29,1 cm lange Teil der Speiseleitung mit der Kennzeichnung „R" stellt die Verbindung zum Mittelstück
des Reflektors her.
Hier wird diese –wie beim Strahler- unter Verwendung der abgerundeten Isolierteile mittels einer
Polyamid-Schraube M4x20 befestigt.
JOACHIMS HF & EDV-Beratungs GmbH
Lindenstr. 192
52525 Heinsberg
69,5 – 71,5 MHz
0,57 m
6,3 dBi
E 70°, H 142°
27,6 dB
300 W CW, 600 W PEP
N-female
1,4 kg
32 N
57 N
Variabel von ca. 25 bis 60 mm
Vergl. Bild 2 & Bild 3
YA0070CV
Bild 1
Bild 2
Tel: +49(0)2452 156779
Fax: +49(0)2452 157433
Email: anjo@joachims-gmbh.de
Internet: www.joachims-gmbh.de
Speisepunkt
