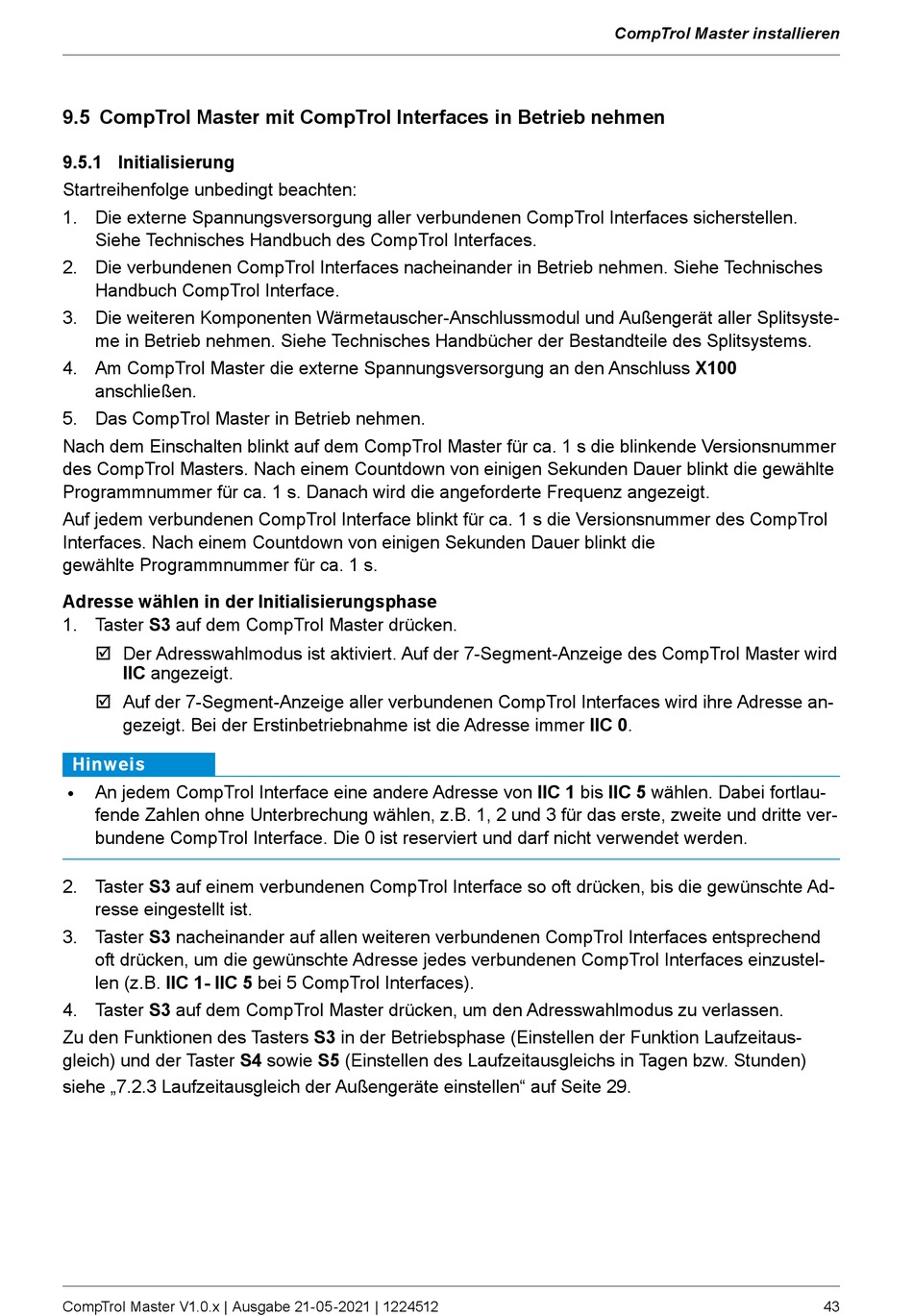

9.5 CompTrol Master mit CompTrol Interfaces in Betrieb nehmen

9.5.1 Initialisierung

Startreihenfolge unbedingt beachten:
1. Die externe Spannungsversorgung aller verbundenen CompTrol Interfaces sicherstellen.
Siehe Technisches Handbuch des CompTrol Interfaces.
2. Die verbundenen CompTrol Interfaces nacheinander in Betrieb nehmen. Siehe Technisches
Handbuch CompTrol Interface.
3. Die weiteren Komponenten Wärmetauscher-Anschlussmodul und Außengerät aller Splitsyste-
me in Betrieb nehmen. Siehe Technisches Handbücher der Bestandteile des Splitsystems.
4. Am CompTrol Master die externe Spannungsversorgung an den Anschluss X100
anschließen.
5. Das CompTrol Master in Betrieb nehmen.
Nach dem Einschalten blinkt auf dem CompTrol Master für ca. 1 s die blinkende Versionsnummer
des CompTrol Masters. Nach einem Countdown von einigen Sekunden Dauer blinkt die gewählte
Programmnummer für ca. 1 s. Danach wird die angeforderte Frequenz angezeigt.
Auf jedem verbundenen CompTrol Interface blinkt für ca. 1 s die Versionsnummer des CompTrol
Interfaces. Nach einem Countdown von einigen Sekunden Dauer blinkt die
gewählte Programmnummer für ca. 1 s.
Adresse wählen in der Initialisierungsphase
1. Taster S3 auf dem CompTrol Master drücken.
; Der Adresswahlmodus ist aktiviert. Auf der 7-Segment-Anzeige des CompTrol Master wird
IIC angezeigt.
; Auf der 7-Segment-Anzeige aller verbundenen CompTrol Interfaces wird ihre Adresse an-
gezeigt. Bei der Erstinbetriebnahme ist die Adresse immer IIC 0.
Hinweis
An jedem CompTrol Interface eine andere Adresse von IIC 1 bis IIC 5 wählen. Dabei fortlau-
●
fende Zahlen ohne Unterbrechung wählen, z.B. 1, 2 und 3 für das erste, zweite und dritte ver-
bundene CompTrol Interface. Die 0 ist reserviert und darf nicht verwendet werden.
2. Taster S3 auf einem verbundenen CompTrol Interface so oft drücken, bis die gewünschte Ad-
resse eingestellt ist.
3. Taster S3 nacheinander auf allen weiteren verbundenen CompTrol Interfaces entsprechend
oft drücken, um die gewünschte Adresse jedes verbundenen CompTrol Interfaces einzustel-
len (z.B. IIC 1- IIC 5 bei 5 CompTrol Interfaces).
4. Taster S3 auf dem CompTrol Master drücken, um den Adresswahlmodus zu verlassen.
Zu den Funktionen des Tasters S3 in der Betriebsphase (Einstellen der Funktion Laufzeitaus-
gleich) und der Taster S4 sowie S5 (Einstellen des Laufzeitausgleichs in Tagen bzw. Stunden)
siehe „7.2.3 Laufzeitausgleich der Außengeräte einstellen" auf Seite 29.
