miditech

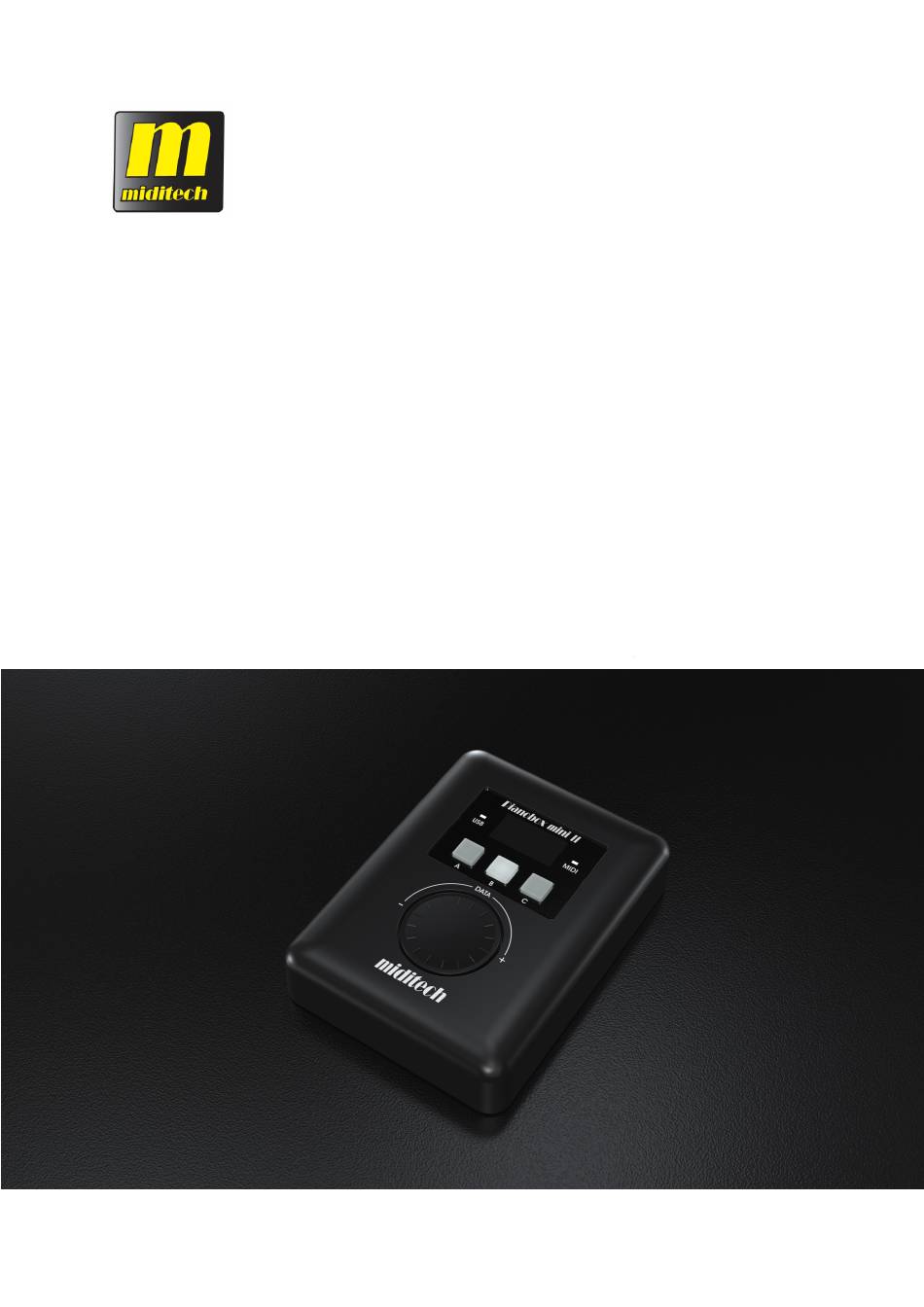

Pianobox mini II
Benutzerhandbuch
Vielen Dank, dass Sie sich für die Miditech Pianobox mini II entschieden
haben, ein elegantes, einfach zu bedienendes, leistungsstarkes und tragbares
MIDI-Soundmodul. Es verfügt über einen 2.500mAh Li-Ion-Akku, der es Ihnen
ermöglicht, die Performance auch ohne externe Stromversorgung fortzusetzen.
Es unterstützt alle MIDI-Geräte, die über MIDI OUT oder USB-Ausgang
verfügen. Schließen Sie einfach den MIDI OUT oder USB-Ausgang Ihres
Geräts an die
an und beginnen Sie Ihre musikalische Reise.
Pianobox mini II
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Miditech Pianobox mini II
Inhaltszusammenfassung für Miditech Pianobox mini II
- Seite 1 Pianobox mini II Benutzerhandbuch Vielen Dank, dass Sie sich für die Miditech Pianobox mini II entschieden haben, ein elegantes, einfach zu bedienendes, leistungsstarkes und tragbares MIDI-Soundmodul. Es verfügt über einen 2.500mAh Li-Ion-Akku, der es Ihnen ermöglicht, die Performance auch ohne externe Stromversorgung fortzusetzen.
-
Seite 2: Eigenschaften
3.5mm / MIDI Kabel Bedienungsanleitung Micro-USB Kabel Eigenschaften Die Pianobox mini II bietet 128 der neuesten hochwertigen GM- Sounds Unterstützt bis zu 64 komplexe Töne und 24bit / 48kHz hochwertige Audioausgabe Unterstützt MIDI-Geräte mit MIDI OUT oder USB-Ausgang mit null... - Seite 3 Panel Beschreibung Frontseite 1 USB/M IDI INDICATOR 2 DIS PLAY PRESET BUTTON DATA ENTRY ENCODER...
- Seite 4 1. Anzeige-LEDs: USB / MIDI zeigen den Kommunikationsstatus an. Die LEDs leuchten auf, wenn Daten übertragen werden. 2. Anzeige: Anzeige von Kanälen, Lautstärke, Toncode, Hallwert, PAN, Vibrato, Batteriestrom, Schriftgröße und Sprachauswahl usw. (Kanal kann nur über das MIDI-Gerät ausgewählt werden) 3.
-
Seite 5: Bedienung
Die Pianobox mini II ermöglicht es Ihnen, Klangeffekte über das angeschlossene MIDI-Gerät einzustellen Schließen Sie die Pianobox mini II an ein MIDI-Gerät an und stellen Sie es über das Gerät ein. Detaillierte Informationen zur Bedienung finden Sie in der Anleitung Ihres MIDI-Geräts. Wenn Sie auf Ihrem Gerät Lautstärke / Klang / Reverb / Pan / Vibrato einstellen, ändert sich die... - Seite 6 Display -Einstellung Sprache / Schriftgrösse einstellen: Den großen Knopf 2 Sekunden lang gedrückt halten, um in den Display- Editor-Modus zu gelangen, Sprache und Schriftgröße durch kurzes Drücken des großen Knopfes auswählen, dann den großen Knopf drehen, um die Sprache und Schriftgröße auszuwählen...
- Seite 7 Appendix 1:General MIDI Sounds list Acoustic Grand Piano Contrabass Lead 7(fifths) Bright Piano Tremolo Strings Lead 8(Bass+Lead) Electric Grand Piano Pizzicato Strings Pad 1(new age) Honky-Tonk Piano Orchestral Harp Pad 2(warm) Electric Piano 1 Timpani Pad 3(polysynth) Electric Piano 2 String Ensemble 1 Pad 4(choir) Harpsichord...
-
Seite 8: Product Specifications
Appendix 2: Specifications Product Specifications Product Pianobox mini II MIDI sound module Internal MIDI sound module complex tones Up to 64 complex tones Sounds 128 GM sounds Jack Headphone ( Line ) OUT, MIDI IN, USB Host, Power Supply micro-USB ( ≥500mA... - Seite 9 Pianobox mini II Owners manual Thank you for choosing the Miditech Pianobox mini II, an elegant, easy-to- use, powerful and portable MIDI sound module. It has a 2,500mAh Li-Ion battery that allows you to continue performing without an external power supply. It supports all MIDI devices that have MIDI OUT or USB output.
-
Seite 10: What's In The Package
What’s in the package ● Pianobox mini II ● 3.5mm / MIDI Cable ● User Manual ● Micro-USB Cable Safety Cautions: This product contains Li-ion battery. To avoid any damages to the battery or any other damages, never disassemble the unit by yourself. -
Seite 11: Panel Description
Features ● Pianobox mini II provides 128 the newest high-quality GM sounds ● Supports up to 64 complex tones and 24bit / 48kHz high-quality audio output ● Supports MIDI devices with MIDI OUT or USB output with zero latency ● With 128*64 Pixels of OLED display ●... -
Seite 12: Rear Panel
4. On / Off: Press and hold for 5 sec. to turn on or off the unit. When the unit is on, press it and reset CC parameters Operations Pianobox mini II allow you to adjust sound effects with its buttons and knob Select a preset button. Press the big knob and select the function to... - Seite 13 Turn the big knob and adjust. Pianobox mini II allow you to adjust sound effects through the connected MIDI device Pianobox mini II Connect to a MIDI device and adjust it through the device. Refer to your MIDI device’s instruction for detailed operations.
- Seite 14 Appendix 1:General MIDI Sounds list Acoustic Grand Piano Contrabass Lead 7(fifths) Bright Piano Tremolo Strings Lead 8(Bass+Lead) Electric Grand Piano Pizzicato Strings Pad 1(new age) Honky-Tonk Piano Orchestral Harp Pad 2(warm) Electric Piano 1 Timpani Pad 3(polysynth) Electric Piano 2 String Ensemble 1 Pad 4(choir) Harpsichord...
- Seite 15 Appendix 2: Specifications Product Specifications Product Pianobox mini II Internal MIDI sound module complex tones Up to 64 complex tones Sounds 128 GM sounds Jack Headphone ( Line ) OUT, MIDI IN, USB Host, Power Supply micro-USB ( ≥500mA Battery Capacity...
-
Seite 16: Sicherheitshinweise
Musikinstrumenten Umgebung konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Die detaillierte Bedienungsanleitung finden Sie auf unserer Homepag e www.miditech.de. Andere Verwendungszwecke und die Nutzung unserer Produkte unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß... -
Seite 17: Umweltschutz Und Entsorgungshinweise
The device may only be used for this purpose and in accordance with the operating instructions. The detailed operating instructions can be found on our homepage www.miditech.de. Other uses and the use of our products under other operating conditions are expressly not intended and may lead to damage to property or personal injury! No liability is accepted for damage resulting from improper use. - Seite 18 If this symbol is on the packaging, the packaging of the product can be disposed of in the local recycling process. Miditech products should not be disposed of with normal household waste. This applies to all electrical and electronic equipment. Within the scope of your national regulations and guidelines, please take old appliances to the appropriate collection points or return them to your dealer for proper disposal.
