miditech

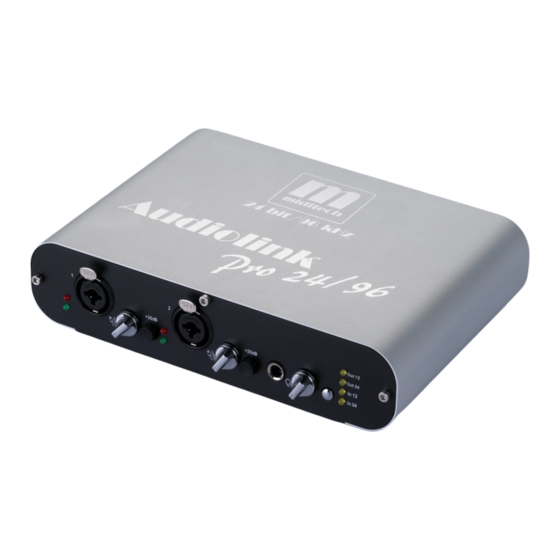

Audiolink Pro 24/96
High Class 6 In-/6 Out USB 2.0 Audio Interface 24 Bit/96 kHz
4 x Line In / 4 x Line Out Stereo Interface
2x S/PDIF In-/Out kaoxial
2 x XLR Mic Preamp mit 48 V Phantompower
mit Input Gain Control Regler
2 x HI-Z Gitarren Preamp
Latenzfreies Hardware-Monitoring am Kopfhörer Ausgang
Regelbarer Stereo Headphone Output
MIDI I/O
USB Powered, USB 2.0 High-Speed
Hochwertiges Aluminium Gehäuse
Inkl. Miditech free Software Bundle
ASIO 2 Treiber zum Download verfügbar
(Für Windows XP SP 3, Vista, Windows 7, Windows 8 & Mac OS X )
eMail:
info@miditech.de
Internet:
www.miditech.de
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Miditech Audiolink Pro 24/96
Inhaltszusammenfassung für Miditech Audiolink Pro 24/96
- Seite 1 Regelbarer Stereo Headphone Output MIDI I/O USB Powered, USB 2.0 High-Speed Hochwertiges Aluminium Gehäuse Inkl. Miditech free Software Bundle ASIO 2 Treiber zum Download verfügbar (Für Windows XP SP 3, Vista, Windows 7, Windows 8 & Mac OS X ) eMail: info@miditech.de...
- Seite 2 Interface bietet es alle Anschlussmöglichkeiten für eigene Musik- Aufnahmen in störungsfreier und hochwertiger Qualität. In Verbindung mit den Audiolink Pro 24/96 ASIO 2 Treibern erreichen Sie zusammen mit moderner Musik Software, wie z.B. Magix „Samplitude Silver“ oder Imagelines "Poizone", nahezu latenzfreies Spielen und Recording mit Latenzen unter 10 ms auf bis zu 6 Kanälen gleichzeitig.
- Seite 3 Frequency response (from 40 +0.02, -0.14 Hz to 15 kHz), dB Noise level, dB (A) -96.2 Dynamic range, 96.1 dB (A) THD, % 0.0061 THD + Noise, dB -81.4 IMD + Noise, % 0.013 Stereo crosstalk, -80.0 IMD at 10 kHz, % 0.042 Frequency response From 20 Hz to 20 kHz, dB...
- Seite 4 Ein-und Ausgang. Ebenso ein Schalter für die Phantomspeisung der beiden XLR Eingänge vorne. Auf der Rückseite befindet sich auch der USB 2.0 Anschluss. Die 4 LINE Out Buchsen dienen dazu, das Audiolink Pro 24/96 mit Klinken-Kabeln an einen vorhandenen Verstärker oder Mischpult anzuschliessen.
- Seite 5 ASIO kompatibler Recording Software nahezu verzögerungsfreies Arbeiten. Nur über den ASIO Treiber werden alle 6 Kanäle des Audiolink Pro 24/96 greifbar, im MME Modus läuft nur Kanal 1 und 2. Hier im ASIO Treiber können Sie auch die Latenzzeiten durch das Einstellen unterschiedlicher Puffergrössen verändern.
- Seite 6 Ebenso installiert sich mit dem ASIO Treiber ein Treiber für das MIDI Interface des Audiolink Pro 24/96. XLR und Klinken Combo Eingänge 1 und 2 für Mikrofone und Instrumente Diese Anschlüsse sind Combi-Buchsen, die wahlweise sowohl einen XLR Stecker als auch einen 6,3 mm Klinkenstecker aufnehmen können. An diese Anschlüsse schliessen Sie vorhandene dynamische oder Kondensator-...
-
Seite 7: Kopfhörer-Ausgang (Stereo-Klinke 6,3 Mm)
Kopfhörer-Ausgang (Stereo-Klinke 6,3 mm) Hier schliessen Sie Ihren Kopfhörer an, um gemachte Aufnahmen oder Töne aus dem Computer abzuhören. Mit dem Drehregler auf der Frontseite können Sie die Lautstärke des Kopfhörer-Ausgangs regeln. Der kleine Schalter neben dem Kopfhörer-Regler schaltet den Signalfluss auf den Kopfhörer um, die LEDs zeigen das jeweils anliegende Signal. - Seite 8 Low latency hardware-monitoring for LINE In 1-4 and LINE Out 1-4 Adjustable Stereo headphone output MIDI I/O USB powered, USB 2.0 high-speed High class aluminium cabinet Incl. Miditech free software bundle ASIO 2 driver For Windows XP SP3, Vista, Windows 7, Windows 8 & Mac OS X eMail: info@miditech.de Internet: www.miditech.de...
- Seite 9 Complete installation consists of logging in as an administrator, installing the Windows drivers into your system, connecting the audio interface to a USB port and then connecting your Audiolink Pro 24/96 to any other peripheral audio equipment. You need to download the driver from www.miditech.de...
-
Seite 10: Asio Control Panel
USB 2.0 port. The Interface is compatible to USB 3, but it do not use this bandwith. Please plug your Audiolink Pro 24/96 to the USB port in the following windows, and then continue with the Installation. Plug one end of the USB cable into the USB connector on the rear of the Audiolink Pro 24/96 interface. -
Seite 11: Product Overview
4~11msec for average PC. If you hear some “POP…”, please drag it higher to 8~20msec. Product overview: The Audiolink Pro 24/96 audio interfaces contain a wide variety of connections that allow great flexibility in operation. Analogue inputs and outputs Audiolink Pro 24/96’s front panel 1. - Seite 12 1/2” , “analog output 3/4”, “analog input 1/2”, and “analog input 3/4” with the button by side, the LEDs will show which it is. Audiolink Pro 24/96’s rear panel: 1. Power Supply Jack: DC 6-9V input. If Power Supply on the USB port is not enough, please use the an external Power Adapter for power supply.
- Seite 13 +4dBu signal. Contacting Miditech Customer Service If you experience any trouble with your Miditech hardware please go to the supportarea of our website at www.miditech.de and check out the FAQ’s we have there. If you can’t find a solution to your problem there, please contact technical support via email at info@miditech.de...
-
Seite 14: Technical Specifications
Technical specifications: Frequency response (from 40 +0.02, -0.14 Hz to 15 kHz), dB Noise level, dB (A) -96.2 Dynamic range, 96.1 dB (A) THD, % 0.0061 THD + Noise, dB -81.4 IMD + Noise, % 0.013 Stereo crosstalk, -80.0 IMD at 10 kHz, % 0.042 Frequency response From 20 Hz to 20 kHz, dB... -
Seite 15: Important Safety Instructions
2. Retain Instructions – The safety instructions and owner's manual should be retained for future reference. 3. Heed Warnings – All warnings on your Miditech product and in the Owner'sManual should be followed. 4. Follow Instructions – All operating and use instructions should be followed.
