Montage

Vorbereitung der Materialien:

• Nehmen Sie das Begrenzungskabel, die Verbindungsteile, die Erdnägel und
die 2 Kartonschablonen mit Maßstab aus der Kartonverpackung
• Weiter benötigen Sie folgendes: Hammer, Zange, Montageschlüssel
Zur Befestigung des Kabels müssen Werkzeuge wie "Nadelzangen" oder "ver-
stellbare Zangen" verwendet werden, da sich das Kabel sonst leicht lösen oder
aus der Ladestation herausfallen kann.

Vorbereitung des Rasens:

Zur Installation des Begrenzungsdrahts mithilfe der Erdnägel sollte das Gras
nicht höher a
einem herkömmlichen Rasenmäher zu mähen. Danach kann der Draht verlegt
werden. Der Draht sollte sich möglichst nah am Boden befinden, um zu verhin-
dern, dass er vom Mähroboter durchschnitten wird und dass Personen darüber
stolpern. Nach kurzer Zeit sinkt der Draht in die Grasnarbe ein.

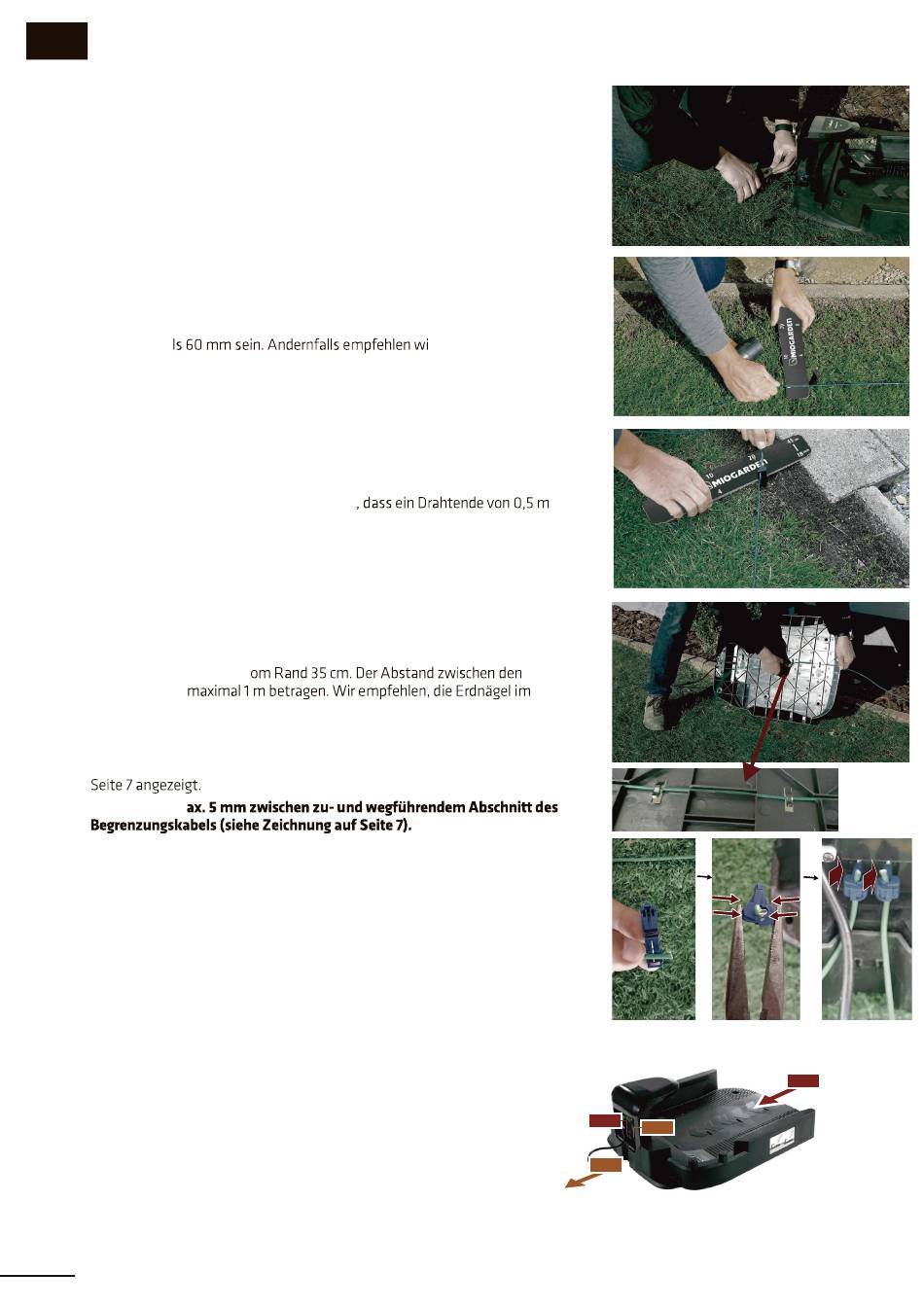

Vorgehensweise zum Verlegen des Begrenzungsdrahts:

Platzieren Sie die Ladestation des Mähroboters an der in der vorbereiteten
Skizze gekennzeichneten Stelle (seitlich dieser Position) und schlagen Sie dann
den ersten Erdnagel ein. Achten Sie darauf
Länge frei bleibt. Dieses wird bei der späteren Installation der Ladestation be-
nötigt.
Legen Sie das Begrenzungskabel frei um den Arbeitsbereich, der in der vorbe-
reiteten Skizze Ihres Gartens gekennzeichnet ist. Während der nachfolgenden
Vorgehensweise können Sie die Positionierung des Drahtes problemlos korri-
gieren.
Danach können Sie mit dem Einschlagen der Erdnägel beginnen. Verwenden
Sie die mitgelieferten Kartonschablonen mit Maßstab zum Einhalten der er-
forderlichen Entfernung v
Erdnägeln darf
Bereich der Ecken, die stets einen Winkeln von mehr als 100° betragen
müssen, in geringeren Ab-ständen anzubringen.
Sollen bestimmte Bereiche des Rasens mit dem Mähroboter nicht gemäht
werden, umgrenzen Sie diese Bereiche mit dem Begrenzungskabel, wie auf
Bemerkung: m
Sobald Sie beim Verlegen des Begrenzungskabels zurück zur Ladestation
kommen, schlagen Sie den letzten Erdnagel ein.
Wenn die mitgelieferte Kabellänge von 100 m nicht ausreicht, können Sie ein
zusätzliches Kabel kaufen. Verwenden Sie für die Montage die mit-gelieferten
Verbindungsteile.
Es ist nicht notwendig, die Isolierung der Drahtenden während der
Montage zu entfernen.
Schließen Sie das Begrenzungskabel an
die Ladestation an:
Die Stromzangen, die im Verpackungskarton enthalten
sind, müssen nach dem Anbringen auf den Draht mit
einer Flachzange zusammengedrückt werden.
Achten Sie beim Anschließen der Enden des Begren-
zugskabels an die Ladestation darauf, dass die Eingangs-
und Ausgangsabschnitte des Kabels gemäß den gekenn-
zeichneten Symbolen korrekt angeschlossen werden. Der
Eingangsabschnitt des Kabels muss durch den Kabelhal-
ter unter der Ladestation gezogen und dann an den Eingangsstecker
angeschlossen werden, während der Ausgangsabschnitt des Kabels an den
Ausgangsstecker angeschlossen werden muss.
Danach können Sie die Ladestation am Boden befestigen, indem Sie die 4
8
mitgelieferten Erdnägel in die Erde einschrauben.
r, den Rasen zuerst mit
EINGANG
AUSGANG
EINGANG
AUSGANG
1 . EINGANG
- von der Unterseite
der Ladestation (Kabelende)
2. AUSGANG
- zum Rasen (Anfang des Kabels).
Bringen Sie nach dem Anschließen des
Eingangs- und Ausgangsendes des
Drahtes die Schutzabdeckung an.
