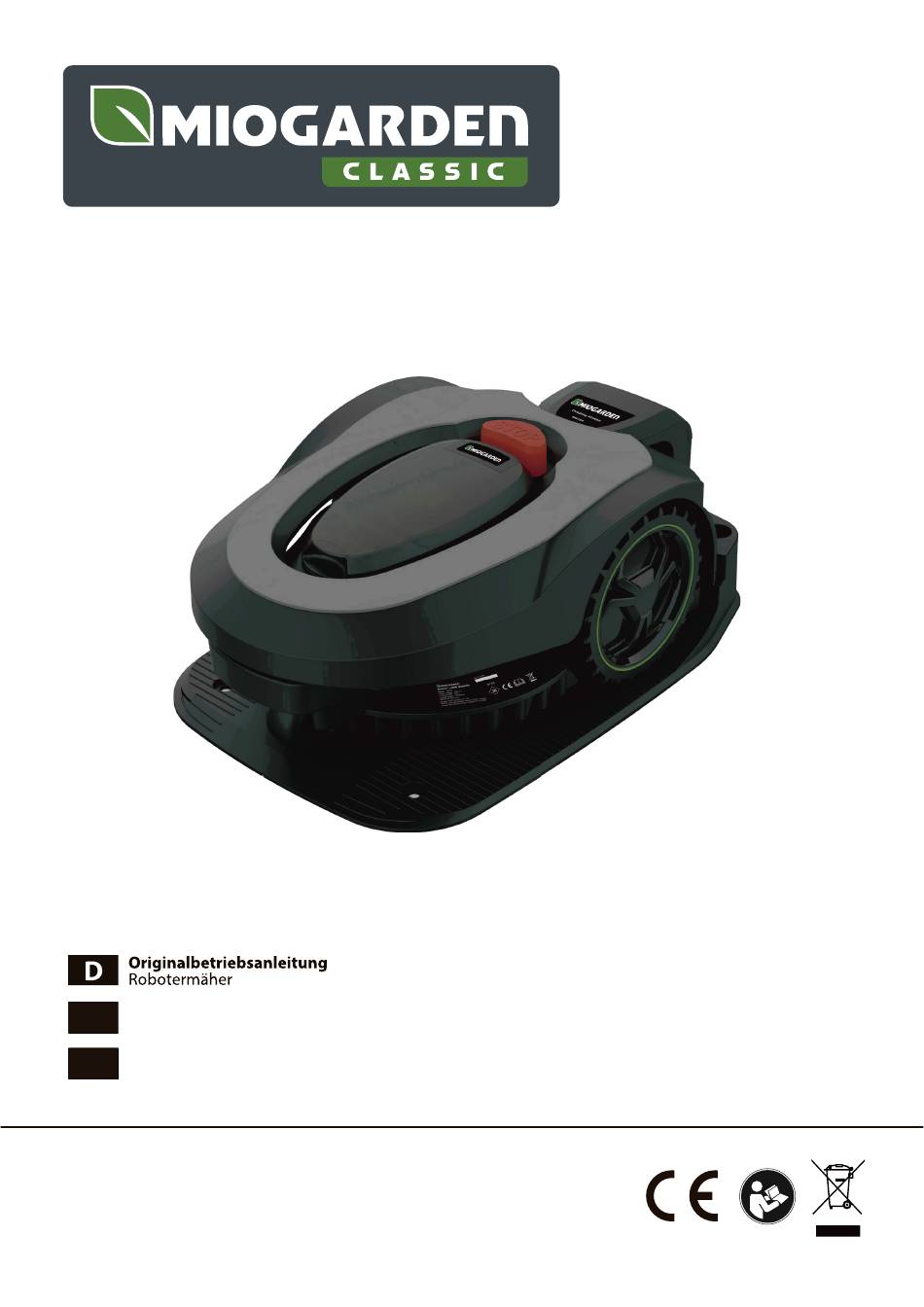

Miogarden CLASSIC RM18 Originalbetriebsanleitung
Verwandte Anleitungen für Miogarden CLASSIC RM18
Inhaltszusammenfassung für Miogarden CLASSIC RM18
- Seite 1 Manuel d'instructions Robotermäher Faucheuse robotisée Manuale di istruzioni Robot tagliaerba RM18 Art.-Nr.: 631485100000...
-
Seite 2: Verpackungsinhalt
Verpackungsinhalt: KURZE ANLEITUNG Abdeckung Mähroboter Ladestation (Optional, aber nicht im Lieferumfang enthalten) 9 Messer Stecker zum Anschluss Netzteil und (2 Sets mit 3 Ersatzmessern) des Begrenzungskabels an einschließlich Adapter für Ladestation die Ladestation, 2 Stück Schrauben 150 Erdnägel für die 6 Verbindu ngsteile 6 Sicherheitsstifte für... -
Seite 3: Wussten Sie Schon
Wussten Sie schon? Unter www.migros-service.ch finden Sie eine grosse Auswahl an Zubehör und Ersatzteilen. Somit können Sie die Lebenszeit Ihres Geräts deutlich verlängern. Einfach die Produktbezeichnung oder Artikel-Nr. des Gerätes ins Suchfeld eingeben und das gewünschte Ersatzteil / Zubehör bestellen. -
Seite 4: Inhaltsverzeichnis
Funktionen zu verstehen. Diese Anleitung enthält wichtige Informationen über den Rasenmäher, über die Art seiner Installation und die Art seiner Verwendung. Symbole am Mähroboter RM18 Diese Symbole finden Sie direkt am Mähroboter. Studieren Sie sie gründlich, um ihre Bedeutung zu verstehen. -
Seite 5: Sicherheitshinweise
Bevor Sie den Mähro- Die Warnungen und Kontroll- und War- boter Sicherheitshinweise in tungsarbeiten dürfen RM18 verwenden, lesen Sie dieser Bedienungsan- nur durchgeführt seine Bedie- leitung sind sorgfältig werden, wenn sich der nungsanleitung gründ- zu befolgen, um einen Schalter in der Position lich durch und OFF (Aus, 0) befindet. -
Seite 6: Bedienung
b. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie den Mähroboter einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Mähroboters befindet, kann zu Verletzungen führen. c. Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für diese Geräte hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Mähroboter vertraut sind. -
Seite 8: Planung
Planung Anfertigen einer Skizze des Arbeitsbereichs: Damit der Mähroboter seine Arbeit in im gewünschten Bereich und nur dort verrichtet, muss sein Arbeitsbereich mithilfe eines Begrenzungskabels entsprechend eingeschränkt werden. Vor Beginn der Arbeit ist es wichtig, eine Skizze des Mähroboter-Arbeitsbereichs anzufertigen und darin Hindernisse zu ver- zeichnen, die der Mäher umfahren soll und um die herum das Begrenzungskabel verlegt werden soll. - Seite 9 Ecke min. 100° > Min. 1 Meter Min. 60 cm 5 mm zwischen Drahtabschnitten Min. 2 Meter 35 cm Min. 1 Meter 2 cm 24 cm Min. 2 Meter 24 cm • Erzeugen Sie Inseln, z.B. in Blumenbeeten, indem Sie die Bereiche, die der Mähroboter nicht mähen soll, mit einem Begrenzungs- •...
-
Seite 10: Montage
Montage Vorbereitung der Materialien: • Nehmen Sie das Begrenzungskabel, die Verbindungsteile, die Erdnägel und die 2 Kartonschablonen mit Maßstab aus der Kartonverpackung • Weiter benötigen Sie folgendes: Hammer, Zange, Montageschlüssel Zur Befestigung des Kabels müssen Werkzeuge wie "Nadelzangen" oder "ver- stellbare Zangen"... -
Seite 11: Laden Und Testen
Laden und Testen Wartung: • Wenn der Mähroboter über einen längeren Zeitraum gelagert wird, soll- ten Sie ihn oder seinen Akku alle 2 Monate aufladen. Der Akku muss von einer professionellen Kundendienststelle ausgetauscht werden. Starten: • Platzieren Sie den Mähroboter in der Ladestation, um ihn aufzuladen, und zwar auch dann, wenn er bereits werkseitig geladen wurde. -
Seite 12: Einstellung Und Start
EINSTELLUNG und START Entfernen Sie alle Fremdkörper vom Rasen wie Wurzeln, Steine, Äste, Spielzeug usw. Einstellung: Nach Abschluss der Installation und des Ladevorgangs können Sie die gewünschten Einstellungen vornehmen. Der Start der Maschine kann entweder manuell oder automatisch eingestellt werden. Einstellen der Uhr Einstellen der Fläche Sicherheitscode... -
Seite 13: Einstellen Des Sicherheitscodes
Nach der automatischen Starteinstellung kann der Benutzer auch den manuellen Start wählen. Manuelle Inbetriebnahme Starten Sie das Gerät durch Einschalten des Hauptschalters. Drücken Sie die Taste „SET“. Geben Sie Ihren 4-stelligen Sicherheitscode / Werkscode 0000 ein, Jede Eingabe muss mit „OK“ bestätigt werden Drücken Sie die Taste „START“. -
Seite 14: Sensoren
Sensoren Hindernis-/Kontaktsensor: ändert dann seine Bewegungsrichtung so, dass er diesem Hindernis ausweicht. Findet der Mähroboter binnen 3 Sekunden keine neue Bahn, wird der Motor des Mähwerks gestoppt. Findet der Mähroboter binnen 10 Sekunden keine neue Bahn, schal- tet er sich ab und zu seiner erneuten Inbetriebnahme ist ein manueller Neustart erforderlich. -
Seite 15: Wartung Und Winterlagerung
BEDIENUNGSANLEITUNG · RRM 1000 Wartung und Winterlagerung: Um die optimale Funktionsweise des Mähroboters zu gewährleisten, müssen die Maschine selbst sowie die gemähte Fläche regelmä- ßig überprüft werden. Software-Updates über USB: • Speichern Sie die Software auf einem leeren USB-Speicherstick. • Schalten Sie den Mähroboter aus und stecken Sie einen austauschbaren USB-Speicherstick ein. •... -
Seite 16: Status-/Fehlermeldungen
Status-/Fehlermeldungen Wenn der Mähroboter nicht ordnungsgemäß funktioniert, werden am Gerät entsprechende Fehlercodes angezeigt, oder Sie gehen zur Problembehebung gemäß den unten genannten Schritten vor. Sollte der Fehler weiter bestehen, wenden Sie sich bitte an Ihren zuständigen Händler. Fehlermeldungen am Gerät: Anzeige Fehlermeldung Maßnahme... - Seite 17 Phase Anzeichen Mögliche Ursache Maßnahme Vorberei- Bei der ersten Die Erkennung des Begrenzungskabels funktio- Verlegen Sie den Draht um diesen Störungsbereich herum. tung Fahrt entlang des Begrenzungskabels Nähe ein fremdes Störsignal vorhanden, das aus weicht die Bahn unterirdischen Stromleitungen, Starkstrom einer des Mähroboters von der normalen Das von Ihrem Nachbarn verwendete Begren-...
-
Seite 18: Technische Daten
Technische Daten MÄHROBOTER, MODELL RM18 Spannung des Lithium-Akkus: Kapazität des Lithium-Akkus: 2 Ah Motortyp: Bürstenloser Motor Messerdrehzahl: 2900 U/min Messersystem: 3 Messer (Mulchmesser) Kettenbreite: 18 cm Mähmodus: Zufällig, linear Mähfläche: 600 m Maximaler Neigungswinkel: 20° Ladezeit: 45 min 120 min（Maximal ）... - Seite 19 Gerät durch Personen, die hierzu nicht von uns ermächtigt sind, erlischt der Garantieanspruch. Zubehör und Ersatzteile können Sie auch einfach unter www.migros-service.ch bestellen. Hotline: +41 43 5083932 Email: NGP-CH@sertronics.de RM18 gekauft bei: in (Ort, Straße): Name d. Käufers: Straße, Haus-Nr.: PLZ, Ort : Telefon:...
- Seite 56 Verantwortung, dass das Produkt / declare under our sole responsibility that the product / déclarons sous notre seule responsabilité que le produit / dichiariamo sotto la nostra esclusiva responsabilità che il prodotto: Robot mower (supplier model-# RM18) identisch mit / identical to / identique à / identico con . t r den Bestimmungen folgender Richtlinien entspricht und die Konformität durch Übereinstimmung...
- Seite 57 EG-KONFORMITÄTSERKLÄRUNG EG-KONFORMITÄTSE EC-DECLARATION OF CONFORMITY CE-DECLARATION DE CONFORMITÉ CE-DICHIARAZIONE DI CONFORMITÁ 2014/30/EU Electromagnetic Compatibility (EMC) EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 61000-3-2:2019+A1 EN 61000-3-3:2013+A1+A2 EN 301 489-1 V2.2.3:2019 EN 301 489-3 V2.1.1:2019 2014/53/EU Radio Equipment Directive (RED) EN 303 447 V1.1.1:2017 EN 300 220-2 V3.2.1:2018 EN 62479:2010 (EU) 2015/863 Restriction of hazardous substances (RoHS)
- Seite 58 EG-KONFORMITÄTSERKLÄRUNG KONFORMITÄTSERKLÄRUN EC-DECLARATION OF CONFORMITY CE-DECLARATION DE CONFORMITÉ CE-DICHIARAZIONE DI CONFORMITÁ Confirmation of compliance status by our suppliers is either that de products do not contain any of the restricted substances referred to in article 4(1) of the RoHS directive at concentrations in excess of those permitted under the RoHS directive or possible and their existence in the components materials are at levels in excess of these concentrations is allowed as one of the particular applications listed in the annex to the RoHS directive.
