Funcionamento Automático - tibelec ST-12 Gebrauchsanweisung

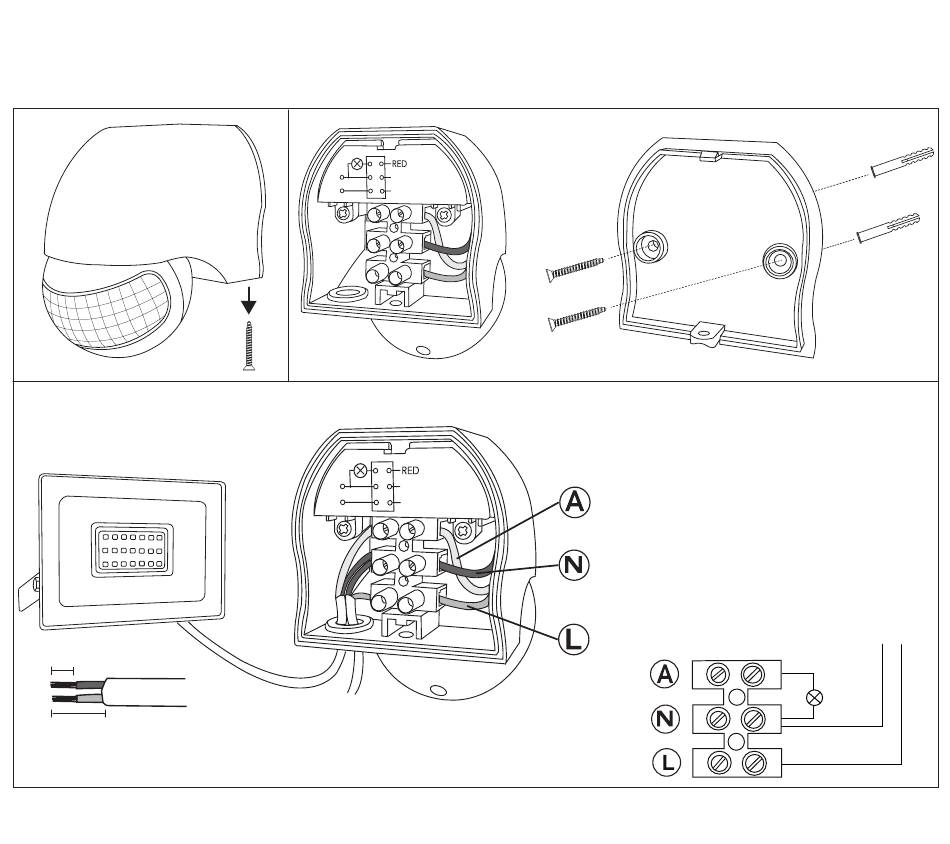

Para ligar a uma luminária Classe II (que não deve estar ligada à terra).
• Desligue o seu quadro elétrico,
• desmonte a sua luminária atual se necessário.
1
3
Funcionamento
automático
5mm
10mm
H05RN-F 2G1mm2
28
2
LOAD
A
N BLUE/GREEN
N
L L
BROWN/BLACK
LOAD
A
N N BLUE/GREEN
L
L
BROWN/BLACK
230V
Com a ligação, a luminária
é comandada pelo detetor.
A cada passagem pela área
coberta pelo detetor, a
luminária acende-se.
vermelho
rouge
azul
bleu
marron
castanho
220/240V
luminária
lampe
