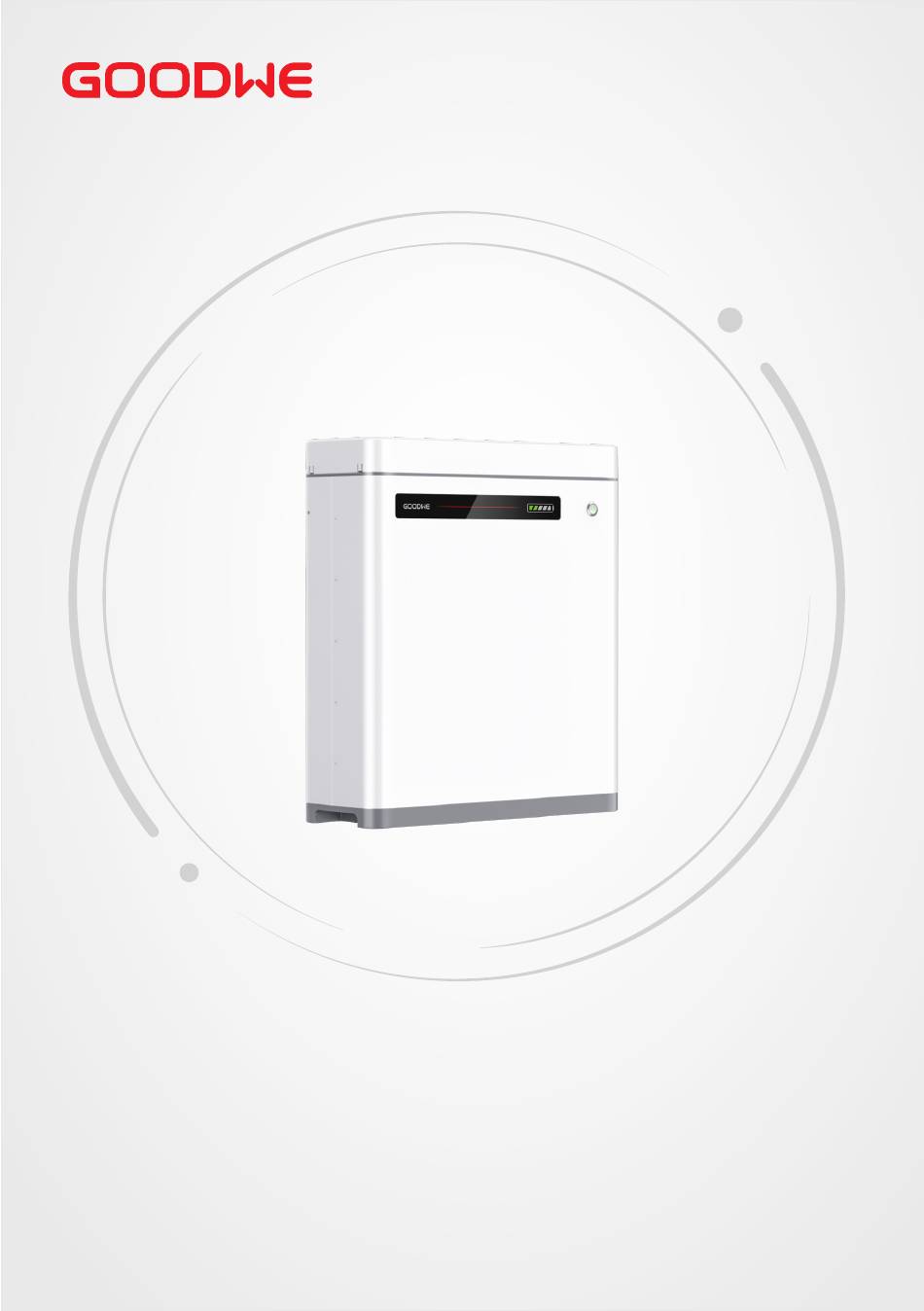

- Seite 1 Betriebshandbuch Lithium-Ionen-Akkumulator-Batteriesystem Lynx Home U Serie V 1.4-2022-12-15...
-
Seite 2: Copyrighterklärung
Copyrighterklärung Betriebshandbuch V1.4-2022-12-15 Copyright ©GoodWe Technologies Co., Ltd., 2022. Alle Rechte vorbehalten Dieses Handbuch darf ohne vorherige schriftliche Genehmigung von GoodWe Technologies Co., Ltd. weder ganz noch teilweise vervielfältigt oder auf eine öffentliche Plattform übertragen werden. Warenzeichen und andere GOODWE-Warenzeichen sind Warenzeichen der Firma GoodWe Technologies Co., Ltd. -
Seite 3: Inhaltsverzeichnis
Inhalt Betriebshandbuch V1.4-2022-12-15 Inhaltsverzeichnis 01 Zu diesem Handbuch ..............01 1.1 Geltungsbereich ..................01 1.2 Zielgruppe ....................01 1.3 Symboldefinition ..................01 02 Sicherheitshinweise ..............03 2.1 Allgemeine Sicherheit ................. 03 2.2 Batteriesicherheit ..................04 2.3 Notfallmaßnahmen..................05 EU-Konformitätserklärung ................. 06 03 Einführung in das Produkt ............ - Seite 4 Inhalt Betriebshandbuch V1.4-2022-12-15 6.5 Anzeigestatus (LX U5.4-20) ................ 23 6.5.1 Normalzustand ...................... 23 6.5.2 Alarme ........................23 6.5.3 Fehler ........................24 6.6 Abschaltung ....................25 6.7 Anbringen der Schutzabdeckung ............. 25 07 Technische Daten ............... 26 08 Wartung ..................28 Entfernen der Schutzabdeckung ..................
-
Seite 5: Zu Diesem Handbuch
Aufbau und Inbetriebnahme. Alle Monteure und Benutzer müssen mit den Produktfunktionen und -merkmalen sowie den Sicherheitshinweisen vertraut sein. Das Handbuch kann ohne vorherige Benachrichtigung überarbeitet werden. Weitere Informationen zum Produkt und neueste Dokumente finden Sie unter https://de.goodwe.com. 1.1 Geltungsbereich Das Handbuch gilt für die nachfolgend aufgeführten Modelle: •... -
Seite 6: Aktualisierung
01 Zu diesem Handbuch Betriebshandbuch V1.4-2022-12-15 Aktualisierungen Das neueste Dokument enthält alle Überarbeitungen aus früheren Ausgaben. V1.0 2021-03-30 • Erste Version. V1.1 2021-07-19 • Aktualisierung Montage V1.2 2022-03-15 • Aktualisierung 2.2 Symbolbeschreibung. V1.3 2022-08-30 • Aktualisierung 5.3.3 Kabelanschluss. • Aktualisierung 6.2 Einschaltung. -
Seite 7: Sicherheitshinweise
Kleidung und Handgelenkbänder, wenn Sie elektronische Geräte berühren, um diese vor Schäden zu schützen. • Beachten Sie genau die Montageanweisungen, Betrieb und Konfiguration im vorliegenden Handbuch. Der Hersteller haftet nicht für Geräte- oder Personenschäden aufgrund von Nichtbeachtung von Anweisungen. Weitere Informationen zur Garantie finden Sie unter https://de.goodwe.com/warranty. -
Seite 8: Batteriesicherheit
02 Sicherheitshinweise Betriebshandbuch V1.4-2022-12-15 2.2 Batteriesicherheit GEFAHR • Das Batteriesystem steht während des Betriebs des Geräts unter Niederspannung. Vor jeder Bedienung sollte aus Sicherheitsgründen die Spannung ausgeschaltet bleiben. Beachten Sie während des Betriebs unbedingt alle Sicherheitsvorkehrungen, die in diesem Handbuch und auf den Sicherheitsbeschriftungen des Geräts beschrieben sind. •... -
Seite 9: Beschriftung
02 Sicherheitshinweise Betriebshandbuch V1.4-2022-12-15 Beschriftung Symbol Beschreibung Symbol Beschreibung Es bestehen potenzielle Risiken. Bei Installieren Sie das Gerät entfernt jeder Handhabung ist korrekte PSA von Zündquellen. zu tragen. Gefahr durch Hochspannung. Vergewissern Sie sich, dass das Halten Sie das Gerät von Kindern Gerät ausgeschaltet ist, bevor Sie fern. -
Seite 10: Eu-Konformitätserklärung
• Das Feuer kann nicht mit Wasser oder einem ABC-Pulverlöscher gelöscht werden. Feuerwehrleute benötigen vollständige Schutzkleidung und ein unabhängiges Atemschutzgerät. EU-Konformitätserklärung GoodWe Technologies Co., Ltd. versichert hiermit, dass der auf dem europäischen Binnenmarkt verkaufte Wechselrichter ohne drahtlose Kommunikationsmodule die Anforderungen der folgenden Richtlinien erfüllt: • Richtlinie 2014/30/EU (EMV) zur elektromagnetischen Verträglichkeit •... -
Seite 11: Einführung In Das Produkt
(im Folgenden als Batteriesystem bezeichnet), einschließlich Einführung in das Produkt, Anwendung, Montage, Inbetriebnahme und technische Daten usw. • In diesem Batteriesystem können maximal 6 Batterien angeschlossen werden. • Das Batteriesystem ist mit den folgenden Wechselrichtern kompatibel: GoodWe-Wechselrichter 3.1 Aussehen Teile SOC-Anzeige... -
Seite 12: Abmessungen
03 Batteriebeschreibung Betriebshandbuch V1.4-2022-12-15 3.2 Abmessungen... -
Seite 13: Lagerung Und Verpackung
04 Lagerung und Verpackung Betriebshandbuch V1.4-2022-12-15 04 Lagerung und Verpackung 4.1 Lagerumgebung Wenn das Gerät nicht sofort installiert oder benutzt werden soll, stellen Sie bitte sicher, dass die Lagerumgebung die folgenden Anforderungen erfüllt: • Packen Sie das Gerät in einen Verpackungskarton und legen Sie vor dem Verschließen etwas Trockenmittel dazu. -
Seite 14: Montage
05 Montage Betriebshandbuch V1.4-2022-12-15 05 Montage 5.1 Montageumgebung • Montieren Sie das Batteriesystem auf einem ebenen, ausreichend belastbaren Boden. Erhöhen Sie die Tragfähigkeit und Ebenheit des Bodens, indem Sie ein Fundament legen, Tragplatten auslegen usw. • Die optimale Arbeitstemperatur der Batterie liegt bei 20~40 ℃. •... - Seite 15 05 Montage Betriebshandbuch V1.4-2022-12-15 Der Installationsabstand muss sowohl den Anforderungen der Batterie als auch des Wechselrichters entsprechen, wenn ein Wechselrichter mit dem Batteriesystem verbunden ist. Die Anforderungen für den Installationsabstand des Wechselrichters entnehmen Sie bitte dem Benutzerhandbuch des Wechselrichters. Anweisungen zur Montagehalterung •...
-
Seite 16: Montage
05 Montage Betriebshandbuch V1.4-2022-12-15 5.3 Montage HINWEIS Wenn mehrere Batterien angeschlossen werden sollen, verwenden Sie Batterien mit ähnlichem Produktionsdatum und gleicher Zellqualität. 5.3.1 Bodenmontage Schritt 1 Schrauben Sie die Kippschutzhalterung an die Batterie. Schritt 2 Richten Sie die Batterie mit der Wand aus und bringen Sie die Kippschutzhalterung nahe an der Wand an. -
Seite 17: Wandmontage
05 Montage Betriebshandbuch V1.4-2022-12-15 5.3.2 Wandmontage HINWEIS Die Wandmontage muss von zwei Personen durchgeführt werden. Schritt 1 Platzieren Sie die Wandmontagehalterung nahe an der Wand, markieren Sie die Bohrposition und entfernen Sie die Wandmontagehalterung. Schritt 2 Bohren Sie mit einer Bohrmaschine ein Loch in die Wand. Lochdurchmesser 13 mm, Tiefe 65 mm. -
Seite 18: Kabelanschluss
05 Montage Betriebshandbuch V1.4-2022-12-15 5.3.3 Kabelanschluss Überblick über den Kabelanschluss Wir verwenden die SBP-Serie als Beispiel. Abschlusswiderstand 2≤N≤6 Batterie 1 Batterie 2 Batterie N Netzkabel Netzkabel Standard- für für Pluspol Kabel Netzkabel Minuspol Anschluss des PE-Kabels HINWEIS • Vor Montage des Geräts zuerst das PE-Kabel anschließen. Bei Demontage des Geräts das PE-Kabel zuletzt trennen. -
Seite 19: Anschluss Des Netzkabels
05 Montage Betriebshandbuch V1.4-2022-12-15 Anschluss des Netzkabels HINWEIS • Verbinden Sie das rote Netzkabel mit dem roten Kabelbaum und das schwarze Netzkabel mit dem schwarzen Kabelbaum. Die Querschnittsfläche des Quetschteils beträgt 25 mm². • Stehspannung: 1500 VDC, Temperatur: -40 ℃~200 ℃. •... -
Seite 20: Anschluss Des Kommunikationskabels
05 Montage Betriebshandbuch V1.4-2022-12-15 Anschluss des Kommunikationskabels HINWEIS Die beiden Kommunikationskabel sind identisch. • Verwenden Sie kein RJ45-Kabel mit Schutzabdeckung. • Wenn nur eine Batterie angeschlossen ist, schließen Sie ein Kommunikationskabel über den RJ45-Stecker an den Wechselrichter und das andere Kabel an den Abschlusswiderstand an. •... -
Seite 21: Montage Der Kabelbaumbefestigungsschiene
05 Montage Betriebshandbuch V1.4-2022-12-15 Anbringen des Abschlusswiderstands 5.3.4 Montage der Kabelbaumbefestigungsschiene... -
Seite 22: Systembetrieb
06 Systembetrieb Betriebshandbuch V1.4-2022-12-15 06 Systembetrieb 6.1 Prüfungen vor dem Einschalten Überprüfen Sie die folgenden Punkte vor dem Einschalten. Andernfalls könnte das Batteriesystem beschädigt werden. Prüfungen Das Gerät ist fest an einer Stelle montiert, die für Betrieb und Wartung geeignet ist. Die Montagestelle muss sauber und gut belüftet sein. PE-Kabel, Netzkabel, Kommunikationskabel und Abschlusswiderstand sind korrekt und sicher angeschlossen. -
Seite 23: Einzelnes Batteriesystem
06 Systembetrieb Betriebshandbuch V1.4-2022-12-15 Einzelnes Batteriesystem Wechselrichter Batterie DC-Schutzschalter (nur für Australien) Parallele Batteriesysteme Wechselrichter DC-Schutzschalter (nur für Australien) 2≤N≤6 DC-Schutz- schalter (nur für Batterie 1 Batterie 2 Batterie N Australien) -
Seite 24: Batterieparameter-Einstellungen
06 Systembetrieb Betriebshandbuch V1.4-2022-12-15 6.3 Batterieparameter-Einstellungen Wählen Sie in PV Master die entsprechenden Optionen, nachdem Sie die Batterie und den Wechselrichter angeschlossen haben. App-Installation und Anschluss: Verbinden Sie Ihr PV Master Smartphone mit dem herunter- Wechselrichter. laden und WLAN SSID: Solar-WiFi** installieren Kennwort: 12345678 Wählen Sie das Batteriemodell in PV Master:... -
Seite 25: Normalzustand
Abhilfe Temperaturfehler Das Gerät ausschalten und nach 2 Stunden neu schalten. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an GoodWe. Temperatur zu hoch Schalten Sie das Gerät aus und warten Sie, Temperatur zu niedrig bis die Temperatur ansteigt. Starten Sie die bei Entladen Batterie neu. -
Seite 26: Fehler
GoodWe für Unterstützung. MOS-Fehler Schalten Sie den Leitungsschutzschalter Fehler ein. Wenn das Problem weiterhin besteht, Leitungsschutzschalter wenden Sie sich bitte an GoodWe. Schalten Sie das Gerät aus und überprüfen Sie das Kommunikationskabel. Starten Slave-Steuerung Sie die Batterie neu. Wenn das Problem Kommunikationsverlust weiterhin besteht, wenden Sie sich bitte an GoodWe. -
Seite 27: Anzeigestatus (Lx U5.4-20)
06 Systembetrieb Betriebshandbuch V1.4-2022-12-15 6.5 Anzeigestatus (LX U5.4-20) SOC-Anzeige Tastenanzeige Tastenanzeige Status Grünes Licht Standby, Betrieb Rotes Licht Alarm, Fehler 6.5.1 Normalzustand Tastenanzeige SOC-Anzeige Beschreibung ﹤ 5 %≤SOC 25 % Ruhezustand: Grünes ﹤ Licht blinkt 2 Mal pro Sekunde 25 %≤SOC 50 % ﹤... -
Seite 28: Fehler
SOC-Anzeige Fehler Abhilfe Rotes Licht Schalten Sie das Gerät für 2 Stunden aus. leuchtet Überspannung Wenn das Problem weiterhin besteht, wenden Sie sich bitte an GoodWe. dauerhaft Rotes Licht Kontaktieren Sie GoodWe für Unterspannung blinkt 1 Mal pro Unterstützung. Sekunde Schalten Sie das Gerät für 2 Stunden aus. -
Seite 29: Abschaltung
06 Systembetrieb Betriebshandbuch V1.4-2022-12-15 Starten Sie die Batterie neu. Wenn das Vorladen Fehler Problem weiterhin besteht, wenden Sie sich bitte an GoodWe für Unterstützung. Schalten Sie das Gerät für 2 Stunden aus. MOS-Übertemperatur Wenn das Problem weiterhin besteht, Fehler Rotes Licht wenden Sie sich bitte an GoodWe. -
Seite 30: Technische Daten
07 Technische Daten Betriebshandbuch V1.4-2022-12-15 07 Technische Daten Technische Daten LX U5.4-L 2*LX U5.4-L 3*LX U5.4-L 4*LX U5.4-L 5*LX U5.4-L 6*LX U5.4-L Nennenergie (kWh)*1 10,8 16,2 21,6 32,4 Nutzbare Energie (kWh)*2 14,4 19,2 28,8 Zellentyp LFP (LiFePO4) Zellenkonfiguration 16S1P 16S2P 16S3P 16S4P 16S5P... - Seite 31 07 Technische Daten Betriebshandbuch V1.4-2022-12-15 2*LX U5.4- 3*LX U5.4- 4*LX U5.4- 5*LX U5.4- Technische Daten LX U5.4-20 6*LX U5.4-20 Nutzbare Energie (kWh) 5,4 kWh 10,8 kWh 16,2 kWh 21,6 kWh 27 kWh 32,4 kWh Zellentyp LFP (LiFePO4) Zellenkonfiguration 16S1P 16S2P 16S3P 16S4P 16S5P...
-
Seite 32: Wartung
08 Wartung Betriebshandbuch V1.4-2022-12-15 08 Wartung Wartungen Intervall Laden Sie die Batterie vollständig auf und entladen Sie sie auf Einmal alle 3 Monate 25~50 %, wenn die Batterie nicht benutzt wird. Überprüfen Sie die Wandmontagehalterung und fixieren Sie sie, Einmal alle 6 Monate falls erforderlich. - Seite 33 GoodWe Technologies Co., Ltd. No. 90 Zijin Rd., New District, Suzhou, 215011, China www.goodwe.com service@goodwe.com Kontaktdaten...
