Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf der Outdoor-Steckdose. Diese Bedienungsanleitung
soll Sie beim Umgang mit diesem Produkt unterstützen. Lesen Sie die Ge-
brauchsanweisung sorgfältig durch. Bewahren Sie die Anleitung während der
gesamten Lebensdauer des Produktes auf und geben Sie diese an nachfolgende
Benutzer oder Besitzer weiter. Bitte prüfen Sie den Packungsinhalt auf Vollstän-
digkeit und stellen Sie sicher, dass keine fehlerhaften oder beschädigten Teile
enthalten sind.
LIEFERUMFANG
• Aufputz-Einzel- oder Doppelsteckdose
• Schrauben und Stopfen für das Steckdosengehäuse
• Montageanleitung

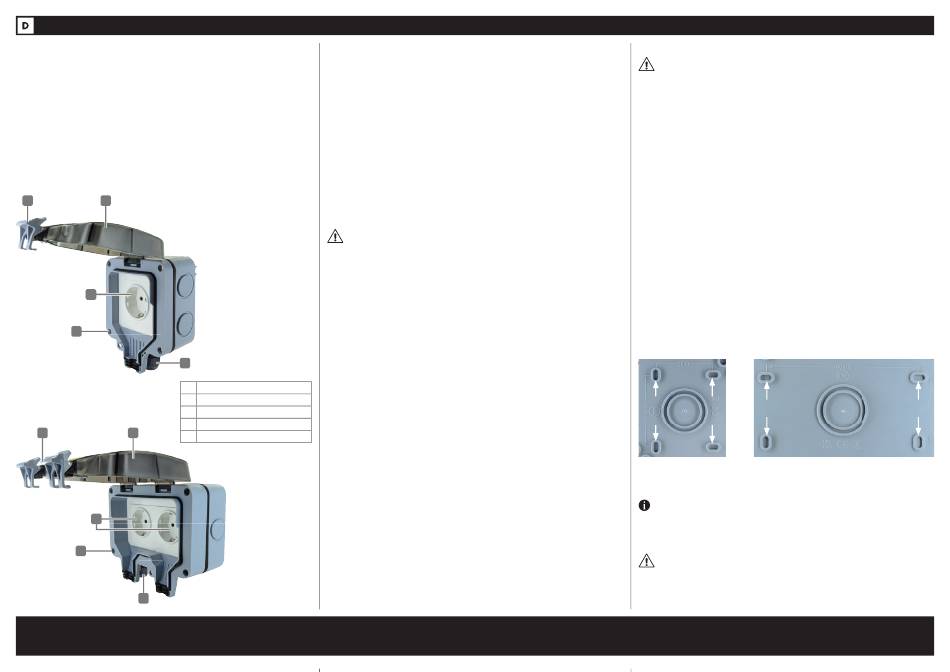

PRODUKTDETAILS
1 2
SOAD0100
4 3
4
5
1
2
3
4
1 2
5
SOAD0200
3
4
5
SOAD0100
Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn | Hotline: +49 (0) 9101 702-299 | www.schwaiger.de | info@schwaiger.de
SOAD0200
Irrtümer, Abweichungen und Änderungen bei den technischen Angaben und Abbildungen vorbehalten.
ANWENDUNG UND FUNKTIONEN DES PRODUKTS
Die wetterfeste Steckdosenreihe umfasst ein robustes Polycarbonatgehäuse mit
langlebigen integrierten nicht geschalteten Steckdosen mit 1 oder 2 Gruppen.
Es bietet eine bequeme und sichere Wandsteckdose für Außengeräte wie elek-
trische Gartengeräte, Ladestationen von Mähroboter oder auch für Solar Mini
Energie-Erzeugungsanlagen (Mini-EEA).
Das Gehäuse erfüllt die Schutzart IP66. Wenn die vordere Abdeckung sicher ge-
schlossen ist, bietet die versiegelte Konstruktion ein sehr hohes Maß an Schutz
gegen das Eindringen von Wasser und Staub.
Der Zugang zur Steckdose erfolgt über die klappbare Frontabdeckung, die aus
Sicherheitsgründen auch mit einem Vorhängeschloss (nicht im Lieferumfang
enthalten) verriegelt werden kann.
Um einen sicheren und wetterfesten Betrieb zu gewährleisten, darf das Gerät
nicht mit angehobener Abdeckung oder unverschlossenem Verschluss belassen
werden. Nicht verwendete Kabeleinführungen MÜSSEN mit Blindsteckern ver-
sehen sein.
WICHTIGE SICHERHEITSHINWEISE
WARNUNG!
• Das Gerät darf nur für den vorgesehenen Zweck gemäß dieser Gebrauchsan-
weisung verwendet werden.
• Beim Gebrauch die Sicherheitshinweise beachten.
• Schalten Sie die Stromversorgung bzw. die Anschlussleitung spannungsfrei,
bevor Sie jegliche Arbeiten vornehmen! Es besteht die Gefahr eines elektri-
schen Schlages mit Todesfolge!
• Öffnen Sie die Steckdosen-Einheit nie eigenmächtig. Führen Sie Reparaturen
nie selbst aus!
• Behandeln Sie die Steckdose sorgfältig. Sie kann durch Stöße, Schläge oder
Fall aus bereits geringer Höhe beschädigt werden.
• Tauchen Sie die Steckdose niemals in Wasser oder andere Flüssigkeiten.
• Überprüfen Sie die Steckdose vor der Inbetriebnahme auf Beschädigungen.
Verwenden Sie sie nicht, wenn sie sichtbare Schäden aufweist.
• Achten Sie darauf, die Hausstromleitung nicht zu quetschten und nicht über
scharfe Kanten oder heiße Oberflächen zu ziehen.
Deckel-Verriegelung
• Berühren Sie die Steckdose nicht mit nassen oder feuchten Händen.
• Die Steckdose darf nur ortsfest montiert und betrieben werden.
Klappdeckel
• Prüfen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der
Steckdose(n)
Ihres Stromnetzes übereinstimmt.
Gehäuse-Verschraubung
• Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Ver-
wendungszwecke bestimmt. Es darf nicht für gewerbliche Zwecke verwendet
Kabel-Eingang
werden!
• Benutzen Sie die Steckdose niemals nach einer Fehlfunktion, z.B. wenn die
Steckdose ins Wasser oder heruntergefallen ist oder auf eine andere Weise
beschädigt wurde.
• Der Hersteller übernimmt keine Verantwortung bei falschem Gebrauch, der
durch Nichtbeachtung der Gebrauchsanleitung zustande kommt.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicher-
heit. Achtung Verletzungsgefahr!
• Alle Änderungen und Reparaturen an dem Gerät oder Zubehör dürfen nur
durch den Hersteller oder von ihm ausdrücklich hierfür autorisierte Personen
durchgeführt werden.
• Installations-, Montagearbeiten und Arbeiten am elektrischen Anschluss dür-
fen nur von einer fachkundigen Person (nach VDE 0100) durchgeführt wer-
den. Dabei sind die geltenden Unfallverhütungs-Vorschriften zu beachten.
• Nichtbeachtung der Installationshinweise kann zu Brand oder anderen Ge-
fahren führen.
• Beim Anschluss an die Geräteklemmen sind die zulässigen Leitungen und Lei-
tungsquerschnitte zu beachten!
• Technische Änderungen und Irrtümer vorbehalten!
MONTAGEHINWEISE
ACHTUNG!
Es besteht Lebensgefahr durch einen elektrischen Schlag!
• Bitte stellen Sie sicher, dass der Strom vor der Installation
ausgeschaltet ist.
• Die Installation darf nur durch Personen mit einschlägigen
elektrotechnischen Kenntnissen und Erfahrungen (z.B.
Elektriker) erfolgen, die mit den einschlägigen Vorschriften
(z.B. VDE) vertraut sind!
• Durch eine unsachgemäße Installation gefährden Sie Ihr
eigenes Leben und das Leben der Nutzer der elektrischen
Anlage.
• Mit einer unsachgemäßen Installation
schwere Sachschäden, z.B. durch Brand. Es droht für Sie
die persönliche Haftung bei Personen- und Sachschäden.
• Haben Sie keine Fachkenntnisse über die Montage, so
nehmen Sie die Montage nicht selbst vor, wenden Sie sich
an einen Elektroinstallateur!
MONTAGE
1. Öffnen Sie die Deckel-Verriegelung.
2. Ziehen Sie den Steckdosen-Rahmen samt Deckel vorsichtig vom Gehäuse
ab.
3. Bohren Sie an den vorgesehenen Stellen im Gehäuseboden vorsichtig
passende Löcher (Ø 4 mm) für die Wandbefestigung.
SOAD0100 SOAD0200
4. Verwenden Sie das Steckdosengehäuse als Schablone und markieren Sie
die Löcher an der Wand.
HINWEIS!
Nehmen Sie eine Wasserwaage zuhilfe, um sicher zu gehen, dass die
Steckdose später waagrecht angebracht werden kann.
ACHTUNG!
Achten Sie darauf, dass an der gewählten Bohrstelle keine Leitungen
oder Rohre verlaufen. Dies kann zu Verletzungen oder Umgebungs-
schäden führen!
