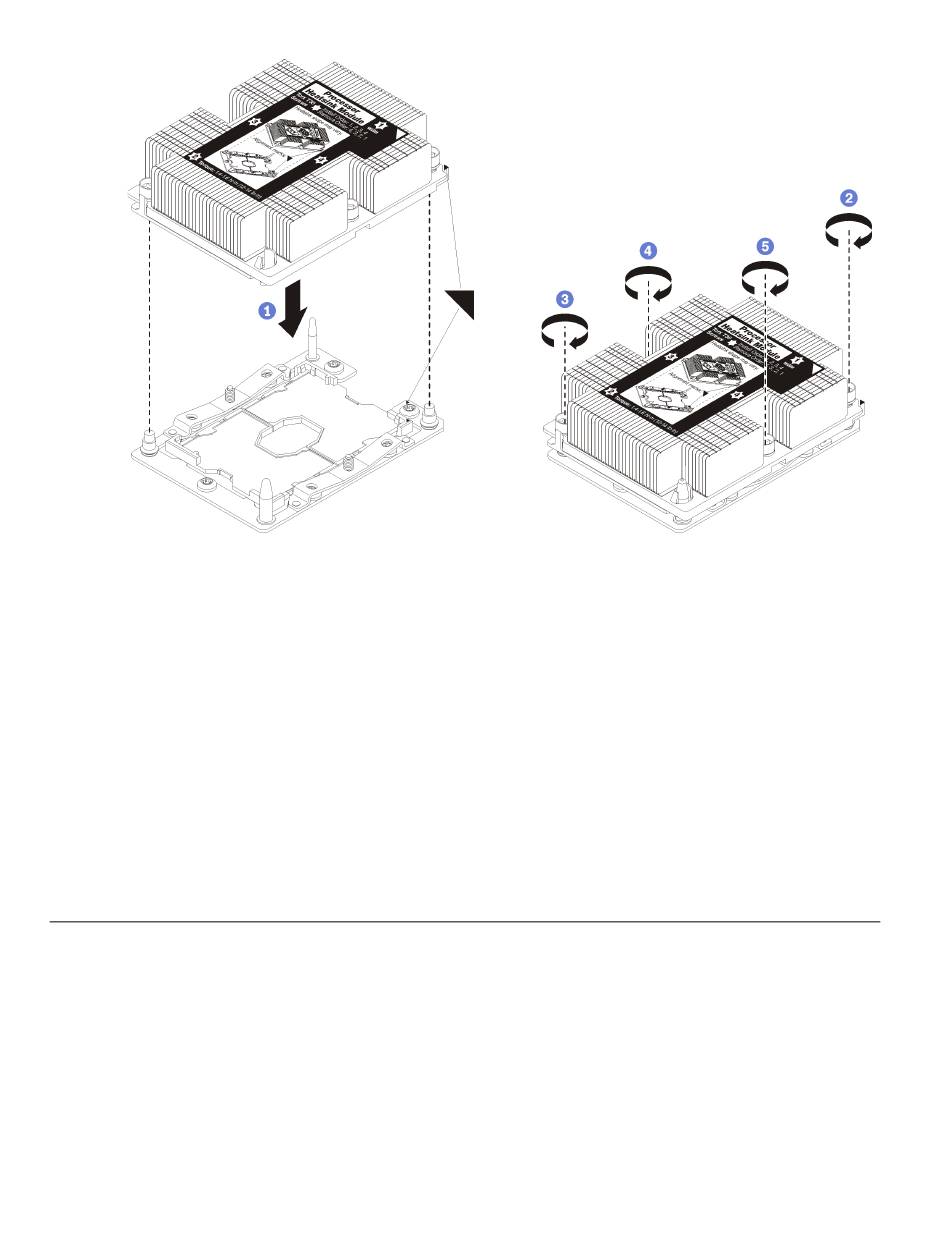

Abbildung 151. Installieren des PHM
a. Richten Sie die dreieckigen Markierungen und die Führungsstifte am Prozessorsockel am
PHM aus. Setzen Sie das PHM dann in den Prozessorsockel ein.
Achtung: Um Beschädigungen an den Komponenten zu verhindern, stellen Sie sicher, dass
Sie die angegebene Reihenfolge für das Anziehen befolgen.
b. Ziehen Sie die unverlierbaren T30-Torx-Befestigungselemente in der Installationsreihenfolge
an, die auf dem Kühlkörperschild angegeben ist. Ziehen Sie die Schrauben fest, bis sie sich
nicht mehr drehen lassen. Prüfen Sie dann, dass keine Lücke zwischen dem Schraubenansatz
am Kühlkörper und dem Prozessorsockel vorhanden ist. (Das Drehmoment zum vollständigen
Anziehen der Muttern beträgt 1,4 bis 1,6 Newtonmeter, 12 bis 14 Pfund pro Quadratzoll.)
Nach der Installation eines PHM:
1. Schließen Sie den Austausch von Komponenten ab. (Siehe
auf Seite 192).

Systemplatine austauschen

Mithilfe der Informationen in diesem Abschnitt können Sie die Systemplatine entfernen und installieren.
Wichtig: Bevor Sie die Systemplatine einsenden, stellen Sie sicher, dass Sie die CPU-
Staubschutzabdeckungen der neuen Systemplatine installiert haben. So tauschen Sie eine CPU-
Staubschutzabdeckung aus:
1. Nehmen Sie eine Staubschutzabdeckung der CPU-Stecksockelbaugruppe an der neuen Systemplatine
und richten Sie sie ordnungsgemäß über der CPU-Stecksockelbaugruppe an der entfernten
Systemplatine aus.
2. Drücken Sie die Beinchen der Staubschutzabdeckung vorsichtig nach unten zur CPU-
Stecksockelbaugruppe und drücken Sie auf die Kanten, um eine Beschädigung der Kontaktstifte zu
182
ThinkSystem SR630 Wartungshandbuch
„Austausch von Komponenten abschließen"
