ANSCHLÜSSE & LED'S
RJ45 Anschluss:
RJ45 Anschluss
Pin
Signal
PoE
Pin
1
BI_DA+
2
BI_DA-
87654321
3
BI_DB+
4
BI_DC+
VCC+
PoE Budget
@48VDC
@24VDC
Total 120W
Total 90W
30W / Port
22.5W / Port
SFP slot:
ACHTUNG!
SFP Transceiver sind Laser/LED-Produkte der Klasse 1.
Um schwere Augenschäden zu vermeiden, blicken Sie nicht direkt
in den Laserstrahl.
Status LEDs:
PoE LED
LINK / Activity LED
LED Name
Farbe
LED Funktion
Ständig an: Verbunden
LINK (ACT)
Gelb
Blinken:
Datenübertragung
Ständig an: PoE ist aktiv
PoE
Grün
Blinken:
Power Device (PD) erkannt
Off:
Kein (PD) Gerät angeschlossen
Ständig an: Lichtwellenleiter verbunden
FX
Grün
Blinken:
Datenübertragung
12V bis 48V T-Block:
ACHTUNG!
Bitte auf die richtige Polarität achten!
Netzteil nie eingeschaltet mit dem Terminal Block
verbinden!
V- V+
V- V+
Redundante Stromversorgung möglich zur Verminderung von Betriebsausfällen.
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1.
Installieren Sie den EX-62020POE-SFP mit dem DIN-Rail Kit auf eine Tragschiene oder
mit der Wandmontagehalterung an die Wand.
Signal
PoE
Das DIN-Rail Kit ist mit zwei Schrau-
5
BI_DC-
VCC+
ben an der Rückseite vormontiert
6
BI_DB-
7
BI_DD+
VCC-
8
BI_DD-
VCC-
@12VDC
Total 60W
15W / Port
2.
Schieben Sie den optional erhältlichen SFP Transceiver in den SFP-Slot.
3.
Verbinden Sie Ihre Netzwerkgeräte über ein Netzwerkkabel mit dem Switch.
4.
Verbinden Sie das fiberoptische Kabel für die Verbindung zum Media Konverter oder
Switch mit dem verwendeten SFP Transceiver.
ACHTUNG! Blicken Sie nicht direkt in den Laserstrahl des Glasfaseranschlusses!
5.
Schließen Sie den Stromanschluss des optional erhältlichen Netzteils an den Terminal
Block an und schalten Sie das Netzteil ein.
6.
Nach dem Einschalten des Geräts leuchtet die PWR-Anzeige. Wenn die Anzeige nicht
leuchtet, überprüfen Sie den korrekten Anschluss an die Stromversorgung.
7.
Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
FX LED
HINWEISE & REINIGUNG
Schalten Sie die Stromversorgung aus, bevor Sie Module oder Kabel abziehen.
Die richtige Netzspannung ist auf dem Produkt angegeben. Überprüfen Sie die Spannung Ihrer
Stromquelle, um sicherzustellen, dass Sie die richtige Spannung verwenden. Verwenden Sie
KEINE höhere als die auf dem Produkt angegebene Spannung.
SFP Transceiver sind Laser/LED-Produkte der Klasse 1.
Um schwere Augenschäden zu vermeiden, blicken Sie nicht direkt in den Laserstrahl.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden.
Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Zur Montage der Wandhalterung wird
das DIN-Rail-Kit durch den Montage-
bügel ersetzt
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
EX-62020POE-SFP
Manual
Vers. 1.0 / 17.02.23

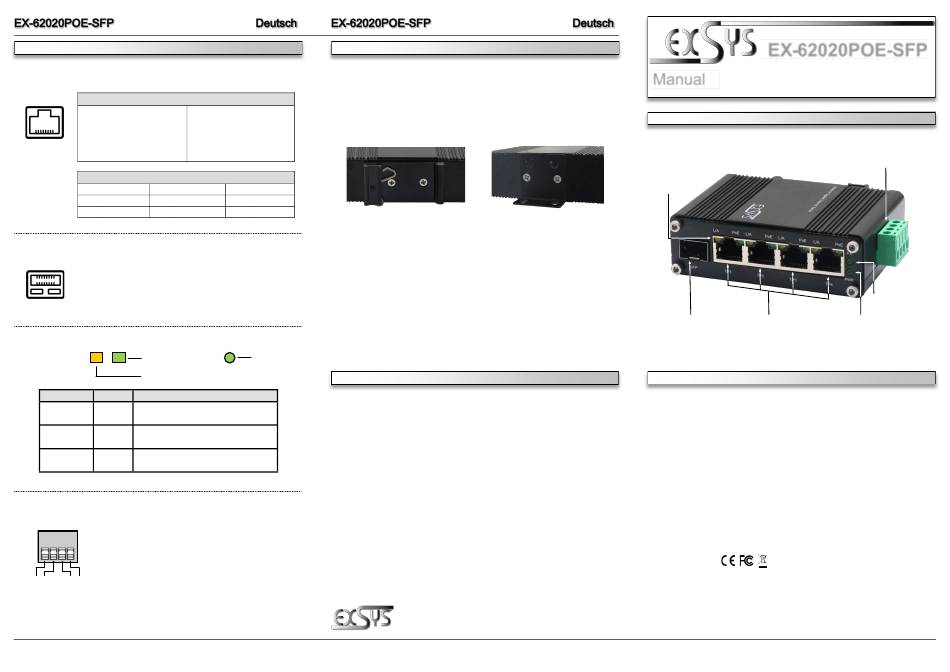

LAYOUT
Status LEDs
1x SFP Slot
4x RJ45
100/1000
Gigabit PoE
DESCRIPTION & TECNICAL INFORMATION
The extremely compact, industrial-grade 5-port gigabit switch EX-62020POE-SFP offers full
gigabit performance on all ports despite its small external dimensions. Up to 30W are available
on each of the four RJ45 ports for connecting PoE Power Devices (PD) such as IP cameras or
IP phones. The fifth Gigabit Ethernet port is an SFP slot. Matching SFP transceivers are
available as accessories. Thanks to the robust metal housing and the extended operating
temperature range from -40°C to 80°C, it is suitable for a variety of applications, even in harsh
environments. Power is supplied via the terminal block (12~48VDC) and can also be redundant
to reduce operational failures. The EX-62020POE-SFP supports auto-MDI/MDI-X and auto-
negotiation. A DIN rail kit (pre-assembled) and a wall mounting bracket are included in the
scope of delivery.
Compatibility:
Gigabit Ethernet 10/100/1000Base-T
PoE:
IEEE 802.3af/at (PoE+)
Operating System:
All operating systems
Connectors:
4x RJ45-Port, 1x SFP slot, 1x Terminal Block 12~48VDC
Extent of Delivery:
EX-62020POE-SFP, DIN-Rail Kit, Wall Mounting Bracket, Manual
Certificates:
4
12-48V T-Block for
Power Supply
FX-LED
Power LED
