1 Anwendung
Der KNX IP LineMaster 762.1 secure vereint die zentralen Funktionen einer KNX Buslinie: KNX
Netzteil mit Drossel, KNX IP Router und KNX IP Schnittstelle. Das Netzteil bietet neben der
Busspannung auch eine Hilfsspannung.
Der KNX IP Router im KNX IP LineMaster 762.1 secure ermöglicht die Weiterleitung von
Telegrammen zwischen verschiedenen Linien über ein LAN (IP) als schnellen Backbone. Über die
integrierte KNX IP Schnisttstelle kann die KNX Linie direkt von einem PC aus angesprochen
werden (z.B. mit ETS). Das Gerät unterstützt KNX Security. Die Option kann in der ETS aktiviert
werden. Als Secure Router ermöglicht das Gerät die Kopplung nicht gesicherter Kommunikation
auf einer KNX TP Linie mit einem sicheren IP Backbone. Auch bei der Schnistellenfunktion
(Tunneling) verhindert KNX Security den unbefugten Zugriff auf das System. Die IP Adresse kann
über DHCP oder durch die ETS Konfiguration zugewiesen werden.
Das Gerät arbeitet nach der KNXnet/IP-Spezifikation unter Verwendung von Core, Device
Management, Tunneling und Routing. Der KNX IP LineMaster 762.1 secure besitzt eine erweiterte
Filtertabelle für Hauptgruppen 0 bis 31 und kann bis zu 150 Telegramme zwischenspeichern.
2 Installation und Inbetriebnahme
Der KNX IP LineMaster 762.1 secure wird auf einer Hutschiene (35 mm) montiert und hat einen

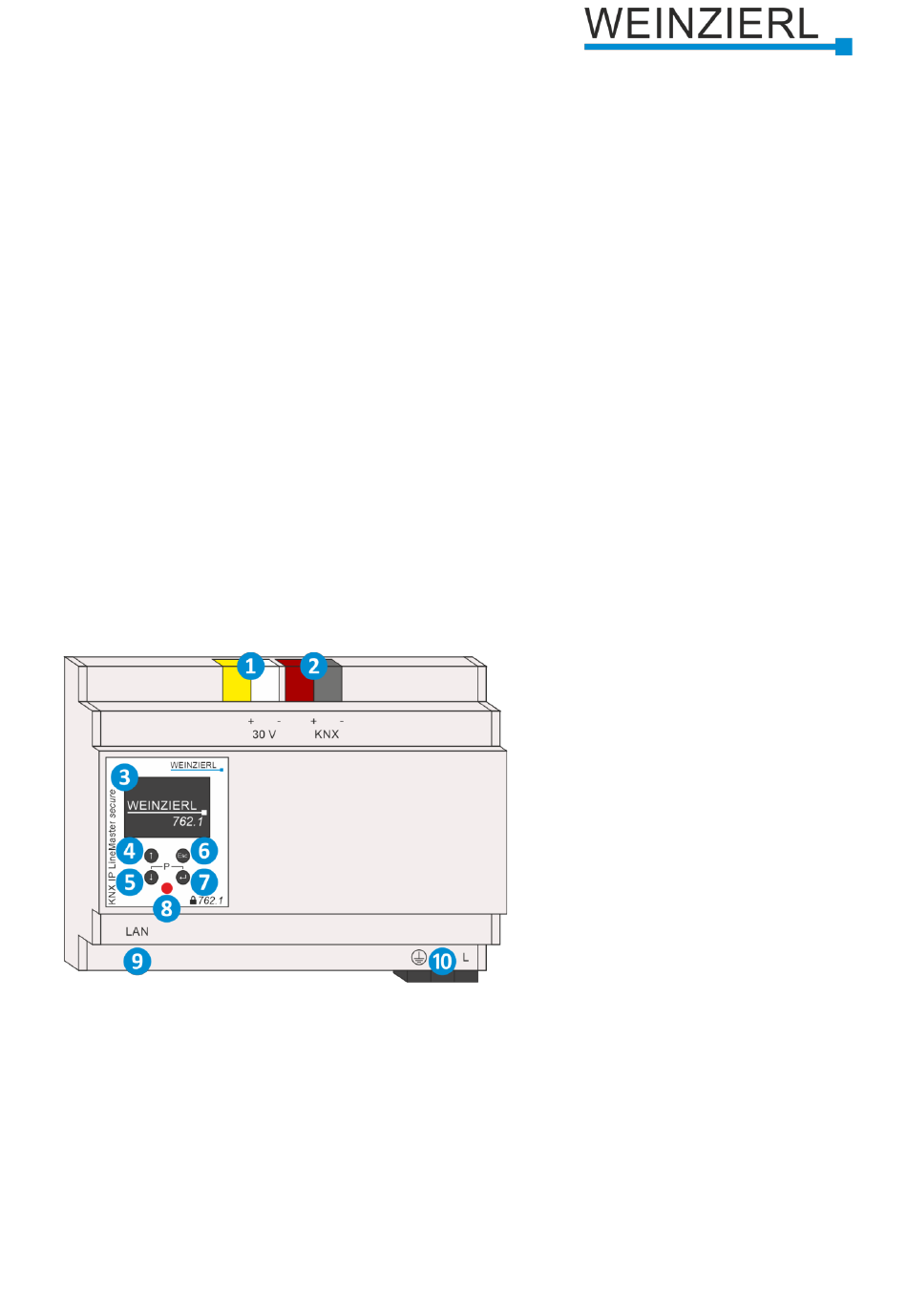

Platzbedarf von 6 TE (108 mm). Er besitzt folgende Bedienelemente und Anzeigen:
Die Gerätekonfiguration kann wie folgt vorgenommen werden:
▪
Über das Gerätedisplay (teilweise)
▪
Mit der ETS (Version 5.7 oder neuer)
© 2022 WEINZIERL ENGINEERING GmbH
❶
Hilfsspannung 30 V
❷
KNX Bus Anschluss
❸
OLED Display
❹
Taster Auf
❺
Taster Ab
❻
Taster Escape
❼
Taster Enter
❽
Programmier-LED (rot)
❾
LAN Buchse
❿
Netzspannung 230 V∿ Eingang
⎓
Ausgang
