3.
Anschluss
Der Powercap micro ist für den
Anschluss an Massoth „eMOTI-
ON" Decoder oder Soundmodule
optimiert. Er kann auch an jeden
anderen Digitaldecoder ange-
schlossen werden, der Anschlüsse
für Decoder+ (+22V) und Decoder-
(GND) hinter dem Gleichrichter zur
Verfügung stellt (Abbildung 1+2):
• Das rote Kabel verbinden Sie mit
„Decoder+ (+22V)"
• Das schwarze Kabel verbinden
Sie mit „Decoder- (GND)"
• Das weiße Kabel verbinden sie
mit „BC" (Buffer-Control)"
Hinweise zum BC-Anschluss
finden sie in der jeweiligen
Beschreibung des Decoders
oder einer Lokbasiselektronik
mit „PluG-Schnittstelle".

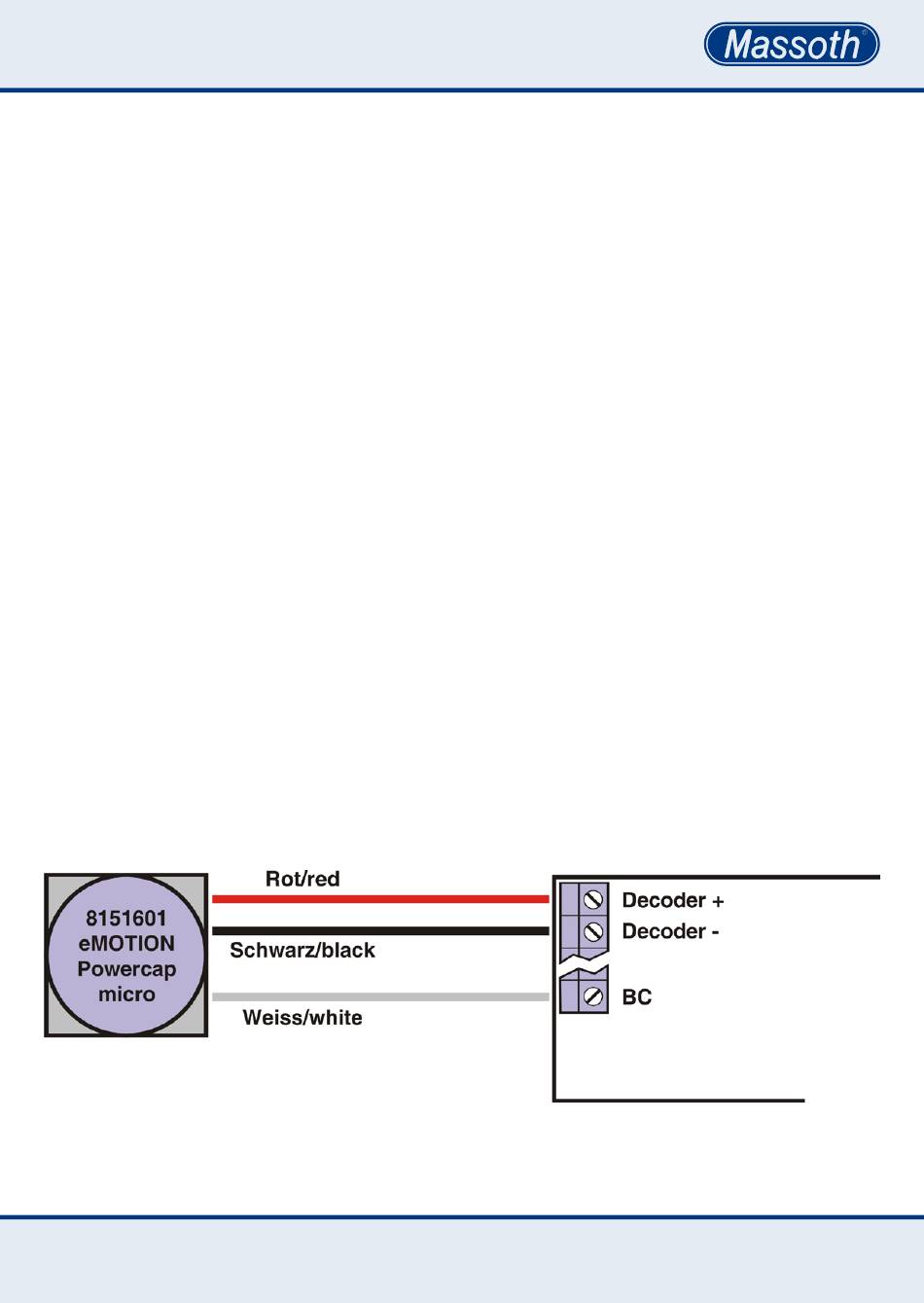

Abbildung 1: Beispiel für Anschluss an Massoth eMOTION Decoder mit BC
Illustration #1: Connecting the Powercap to a Massoth eMOTION Decoder with BC
3.
Installation
The Powercap micro is especially
designed to connect with eMO-
TION decoders series by Massoth.
Nevertheless it can be connected
to any other decoder if it offers
the terminals Decoder+ (+22V)
and Decoder- (GND) behind the
rectifier (see illustration 1+2):
• The red cable connects to
"Decoder+ (+22V)"
• The black cable connects to
"Decoder- (GND)"
• The white cable connects to
"Buffer Control (BC)"
Detailed information on the BC
functionality can be found in
the manual of the respective
decoder or "PluG-interface".
5
