4. ATX Funktion

Das 96M2831o-2wurde entwickelt für AT (P8/P9) und ATX Netzteile. Die folgende Anweisung
beschreibt, wie die ATX Funktion eingestellt werden kann.
Das 96M2831o-2 steuert seine ATX Funktion durch seinen ATX Steueranschluss (J5).
An diese ATX Steuerschnittstelle kann mit einem 4 (3) Pin Stecker eine passende Busplatine
angeschlossen werden um das 96M2831o-2 mit 5VC Stand By zu versorgen. Unterhalb in

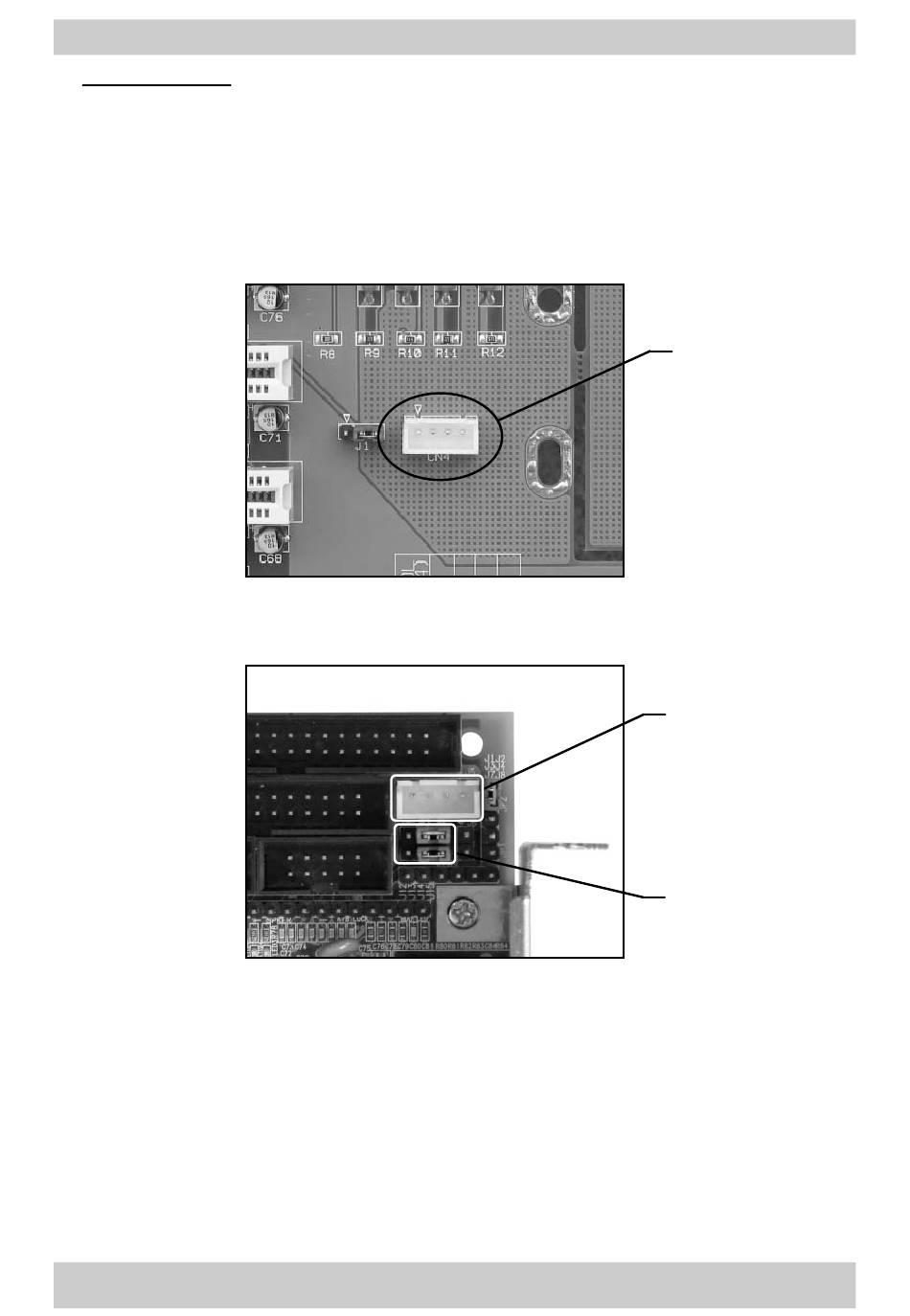

Figur 3 ist ein Beispiel veranschaulicht:
Figur 3
Figur 4 zeigt, wie die Jumper und Stecker für das Verwenden der ATX Funktion des 96M2831o-2
eingestellt werden müssen.
Figur 4
Setzen Sie den Jumper auf Pin 3-5 und 4-6 von JP3, um seine ATX Funktion zu aktivieren.
Zusätzlich muss das 4 (3) Pin ATX Steuerkabel an J5 angeschlossen werden. Ein Taster sollte
verwendet werden, um die ATX Funktion für SBC AN/AUS zu schalten. Normalerweise sitzt der
Taster auf der Frontabdeckung des Chassis. Indem Sie den Taster betätigen, schalten Sie den
Rechner ein, nochmaliges drücken schaltet ihn wieder aus, dieser Taster muss an J6 ange-
schlossen werden.
Die letzte Sache, um die ATX Funktion Ihres 96M2831o-2 Systems zu nutzen, ist die Busplatine
mit einem 20 Pin Steuerungskabel der ATX Steuerung zu verbinden. Wenn Sie die ATX Funktion
anmachen, schaltet sich Ihr System auf Stand By. Durch Drücken Ihrer
96M2831o-2 ATX Einschalttaste sollte das System erfolgreich starten.
