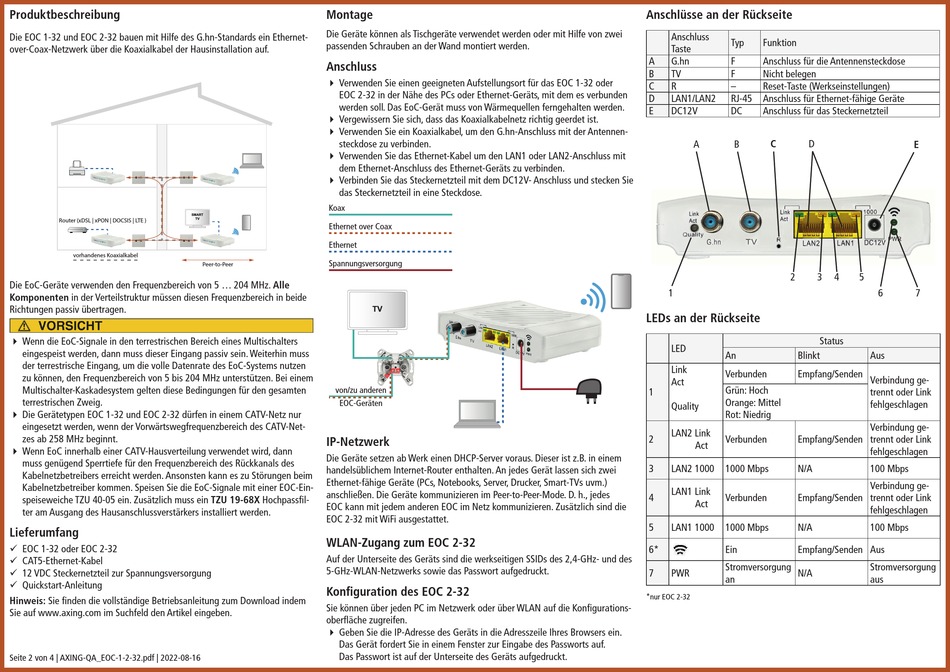

axing EOC 1-32 premium-line Schnellstartanleitung Seite 2

Vorschau ausblenden Andere Handbücher für EOC 1-32 premium-line:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Produktbeschreibung
Die EOC 1-32 und EOC 2-32 bauen mit Hilfe des G.hn-Standards ein Ethernet-
over-Coax-Netzwerk über die Koaxialkabel der Hausinstallation auf.
Router (xDSL | xPON | DOCSIS | LTE )
vorhandenes Koaxialkabel
Die EoC-Geräte verwenden den Frequenzbereich von 5 ... 204 MHz. Alle
Komponenten in der Verteilstruktur müssen diesen Frequenzbereich in beide
Richtungen passiv übertragen.
 Wenn die EoC-Signale in den terrestrischen Bereich eines Multischalters
eingespeist werden, dann muss dieser Eingang passiv sein. Weiterhin muss
der terrestrische Eingang, um die volle Datenrate des EoC-Systems nutzen
zu können, den Frequenzbereich von 5 bis 204 MHz unterstützen. Bei einem
Multischalter-Kaskadesystem gelten diese Bedingungen für den gesamten
terrestrischen Zweig.
 Die Gerätetypen EOC 1-32 und EOC 2-32 dürfen in einem CATV-Netz nur
eingesetzt werden, wenn der Vorwärtswegfrequenzbereich des CATV-Net-
zes ab 258 MHz beginnt.
 Wenn EoC innerhalb einer CATV-Hausverteilung verwendet wird, dann
muss genügend Sperrtiefe für den Frequenzbereich des Rückkanals des
Kabelnetzbetreibers erreicht werden. Ansonsten kann es zu Störungen beim
Kabelnetzbetreiber kommen. Speisen Sie die EoC-Signale mit einer EOC-Ein-
speiseweiche TZU 40-05 ein. Zusätzlich muss ein TZU 19-68X Hochpassfil-
ter am Ausgang des Hausanschlussverstärkers installiert werden.
Lieferumfang
9 EOC 1-32 oder EOC 2-32
9 CAT5-Ethernet-Kabel
9 12 VDC Steckernetzteil zur Spannungsversorgung
9 Quickstart-Anleitung
Hinweis: Sie finden die vollständige Betriebsanleitung zum Download indem
Sie auf www.axing.com im Suchfeld den Artikel eingeben.
Seite 2 von 4 | AXING-QA_EOC-1-2-32.pdf | 2022-08-16
Montage
Die Geräte können als Tischgeräte verwendet werden oder mit Hilfe von zwei
passenden Schrauben an der Wand montiert werden.
Anschluss
 Verwenden Sie einen geeigneten Aufstellungsort für das EOC 1-32 oder
EOC 2-32 in der Nähe des PCs oder Ethernet-Geräts, mit dem es verbunden
werden soll. Das EoC-Gerät muss von Wärmequellen ferngehalten werden.
 Vergewissern Sie sich, dass das Koaxialkabelnetz richtig geerdet ist.
 Verwenden Sie ein Koaxialkabel, um den G.hn-Anschluss mit der Antennen-
steckdose zu verbinden.
 Verwenden Sie das Ethernet-Kabel um den LAN1 oder LAN2-Anschluss mit
dem Ethernet-Anschluss des Ethernet-Geräts zu verbinden.
 Verbinden Sie das Steckernetzteil mit dem DC12V- Anschluss und stecken Sie
das Steckernetzteil in eine Steckdose.
Koax
SMART
TV
Ethernet over Coax
Ethernet
Spannungsversorgung
Peer-to-Peer
von/zu anderen
EOC-Geräten
IP-Netzwerk
Die Geräte setzen ab Werk einen DHCP-Server voraus. Dieser ist z.B. in einem
handelsüblichem Internet-Router enthalten. An jedes Gerät lassen sich zwei
Ethernet-fähige Geräte (PCs, Notebooks, Server, Drucker, Smart-TVs uvm.)
anschließen. Die Geräte kommunizieren im Peer-to-Peer-Mode. D. h., jedes
EOC kann mit jedem anderen EOC im Netz kommunizieren. Zusätzlich sind die
EOC 2-32 mit WiFi ausgestattet.
WLAN-Zugang zum EOC 2-32
Auf der Unterseite des Geräts sind die werkseitigen SSIDs des 2,4-GHz- und des
5-GHz-WLAN-Netzwerks sowie das Passwort aufgedruckt.
Konfiguration des EOC 2-32
Sie können über jeden PC im Netzwerk oder über WLAN auf die Konfigurations-
oberfläche zugreifen.
 Geben Sie die IP-Adresse des Geräts in die Adresszeile Ihres Browsers ein.
Das Gerät fordert Sie in einem Fenster zur Eingabe des Passworts auf.
Das Passwort ist auf der Unterseite des Geräts aufgedruckt.
TV
Anschlüsse an der Rückseite
Anschluss
Typ
Funktion
Taste
A
G.hn
F
Anschluss für die Antennensteckdose
B
TV
F
Nicht belegen
C
R
Reset-Taste (Werkseinstellungen)
D
LAN1/LAN2
RJ-45
Anschluss für Ethernet-fähige Geräte
E
DC12V
DC
Anschluss für das Steckernetzteil
C
A
B
D
2
3
1
LEDs an der Rückseite
Status
LED
An
Blinkt
Link
Verbunden
Empfang/Senden
Act
Grün: Hoch
1
Orange: Mittel
Quality
Rot: Niedrig
LAN2 Link
2
Verbunden
Empfang/Senden
Act
3
LAN2 1000
1000 Mbps
N/A
LAN1 Link
4
Verbunden
Empfang/Senden
Act
5
LAN1 1000
1000 Mbps
N/A
6*
Ein
Empfang/Senden Aus
Stromversorgung
7
PWR
N/A
an
*nur EOC 2-32
E
4
5
6
7
Aus
Verbindung ge-
trennt oder Link
fehlgeschlagen
Verbindung ge-
trennt oder Link
fehlgeschlagen
100 Mbps
Verbindung ge-
trennt oder Link
fehlgeschlagen
100 Mbps
Stromversorgung
aus
