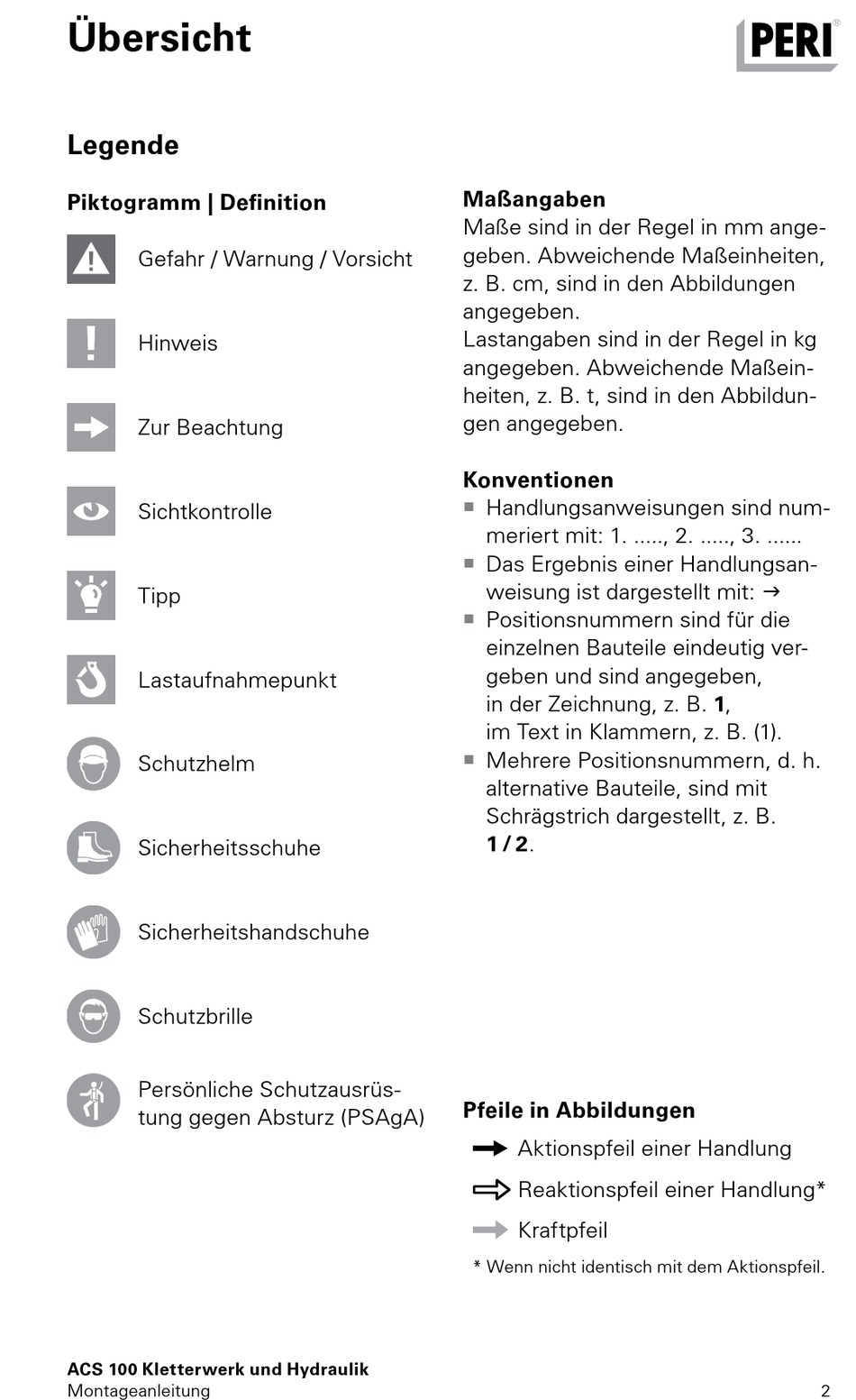

Übersicht
Legende
Piktogramm | Definition
Gefahr / Warnung / Vorsicht
Hinweis
Zur Beachtung
Sichtkontrolle
Tipp
Lastaufnahmepunkt
Schutzhelm
Sicherheitsschuhe
Sicherheitshandschuhe
Schutzbrille
Persönliche Schutzausrüs
tung gegen Absturz (PSAgA)
ACS 100 Kletterwerk und Hydraulik
Montageanleitung
Maßangaben
Maße sind in der Regel in mm ange
geben. Abweichende Maßeinheiten,
z. B. cm, sind in den Abbildungen
angegeben.
Lastangaben sind in der Regel in kg
angegeben. Abweichende Maßein
heiten, z. B. t, sind in den Abbildun
gen angegeben.
Konventionen
Handlungsanweisungen sind num
ƒ
meriert mit: 1. ....., 2. ....., 3. ......
Das Ergebnis einer Handlungsan
ƒ
weisung ist dargestellt mit:
Positionsnummern sind für die
ƒ
ein zelnen Bauteile eindeutig ver
geben und sind angegeben,
in der Zeichnung, z. B. 1,
im Text in Klammern, z. B. (1).
Mehrere Positionsnummern, d. h.
ƒ
alternative Bauteile, sind mit
Schrägstrich dargestellt, z. B.
1 / 2.
Pfeile in Abbildungen
Aktionspfeil einer Handlung
Reaktionspfeil einer Handlung*
Kraftpfeil
* Wenn nicht identisch mit dem Aktionspfeil.
2
