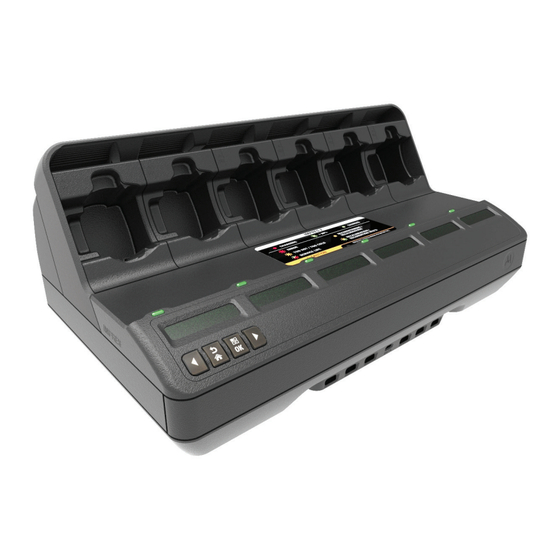

Motorola solutions IMPRES 2 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für IMPRES 2:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
599
600
601
602
603
604
605
606
607
608
609
610
611
612
613
614
615
616
617
618
619
620
621
622
623
624
625
626
627
628
629
630
631
632
633
634
635
636
637
638
639
640
641
642
643
644
645
646
647
648
649
650
651
652
653
654
655
656
657
658
659
660
661
662
663
664
665
666
667
668
669
670
671
672
673
674
675
676
677
678
679
680
681
682
683
684
685
686
687
688
689
690
691
692
693
694
695
696
697
698
699
700
701
702
703
704
705
706
707
708
709
710
711
712
713
714
715
716
717
718
719
720
721
722
723
724
725
726
727
728
729
730
731
732
733
734
735
736
737
738
739
740
741
742
743
744
745
746
747
748
749
750
751
752
753
754
755
756
757
758
759
760
761
762
763
764
765
766
767
768
769
770
771
772
773
774
775
776
777
778
779
780
781
782
783
784
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 422

Quicklinks

Diese Anleitung herunterladen
IMPRES
MULTI-UNIT CHARGER
en-US
fr-CA
de-DE
fr-FR
TM
2
es-LA
it-IT
pt-BR
zh-CN
nl-NL
uk-UA
User Guide
ko-KR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Motorola solutions IMPRES 2

Inhaltszusammenfassung für Motorola solutions IMPRES 2

  • Seite 1 IMPRES MULTI-UNIT CHARGER en-US fr-CA es-LA pt-BR zh-CN ko-KR de-DE fr-FR it-IT nl-NL uk-UA User Guide...
  • Seite 73 Notes...
  • Seite 143 Remarques...
  • Seite 291 Notas...
  • Seite 355 墙壁 图 34： 充电器安装在墙壁支架上...
  • Seite 421 메모...

  • Seite 422: Wichtige Sicherheitsanweisungen

    6. Um die Verletzungsgefahr zu minimieren, laden Sie nur von Motorola Solutions autorisierte Akkus auf (siehe Tabelle 2). Andere Akkus können explodieren sowie Personen- und Sachschäden verursachen. 7. Die Verwendung von Zubehör, das nicht von Motorola Solutions empfohlen wird, kann zu Bränden, Stromschlägen oder Verletzungen führen.

  • Seite 423: Sicherheitsrichtlinien Für Den Betrieb

    Stromkreis mit 15 A oder 20 A, wie durch eine beliebige zugelassene Steckdosenleiste begrenzt. Die Serienschaltung von Steckdosenleisten wird NICHT EMPFOHLEN. Begrenzen Sie die Stromkreisbelastung auf unter 80 % des Nennwerts. • Verwenden Sie nur von Motorola Solutions zugelassene Ladeschalen.

  • Seite 424: Unterstützte Modelle

    (USA/Nordamerika, AU/ Ladegerät-Neuprogrammierung und Flottenverwaltung Von Motorola Solutions autorisierte Akkus Die IMPRES 2-Ladegeräte der APX-Serie laden die Akkus, die in Tabelle 2 aufgeführt werden. Die Akkus sind entweder mit dem Funkgerät verbunden oder eigenständig. Tabelle 2: Von Motorola Solutions autorisierte Akkus...

  • Seite 425: Beschreibung

    PMNN4487 IMPRES 2 Lithium-Ionen-Akku, robust, IP67, 4.400 mAh PMNN4494 IMPRES 2 Lithium-Ionen-Akku, robust, IP67, 5.000 mAh PMNN4504 IMPRES 2 Lithium-Ionen-Akku, DIVISION 2 (HazLoc), robust, IP67, 3.400 mAh PMNN4505 IMPRES 2 Lithium-Ionen-Akku, DIVISION 2 (HazLoc), robust, IP67, 4.850 mAh PMNN4547 IMPRES 2 Lithium-Ionen-Akku, TIA4950 (HazLoc), robust, IP68, 3.100 mAh PMNN4573 IMPRES 2 Lithium-Ionen-Akku, TIA4950 (HazLoc), robust, IP68, 4.600 mAh...

  • Seite 426: Von Motorola Solutions Autorisierte Kommunikationsmodule

    • LED-Anzeige mit rot/orange/grün zeigt Ladeschalenstatus an. • Kommunikationsmodul - Ladegerät-Neuprogrammierung - Upload der IMPRES 2- oder IMPRES-Akkudaten in ein IMPRES Battery Fleet Management-System - (Optional) Sechs Ladeanschlüsse vom Typ USB Typ A, jeweils mit 0,5 A zum Laden von USB-Zubehör •...
  • Seite 427 • Vorbereitung eines eigenständigen IMPRES 2- oder IMPRES-Akkus für die Langzeitaufbewahrung oder Vorbereitung eines eigenständigen Lithium-Ionen-Akkus von Motorola Solutions für den Versand. Lassen Sie die Akkus NICHT im Ladegerät, nachdem die Langzeitaufbewahrung vorbereitet bzw. der Versand der Lithium- Ionen-Akkus erfolgt ist.

  • Seite 428: Impres 2- Und Impres-Akkus

    Für volle IMPRES 2- oder IMPRES-Funktionalität muss ein neuer IMPRES 2- oder IMPRES-Akku durch das Ladegerät initialisiert werden. Das Ladegerät erkennt den neuen IMPRES 2- oder IMPRES- Akku automatisch und beginnt automatisch mit der Initialisierung. Die Initialisierung stellt die erste IMPRES-Akku-Kalibrierung/Aufbereitung eines IMPRES 2- oder IMPRES-Akkus dar.

  • Seite 429: Impres 2- Oder Impres-Ladeschalenüberwachung

    Akkuspeichers auf. Wenn der IMPRES 2- oder IMPRES- Akku aus einer IMPRES 2- oder IMPRES-Ladeschale entnommen und innerhalb von 30 Minuten in andere oder die gleiche IMPRES 2- oder IMPRES-Ladeschale eingesetzt wird, wird der Ladevorgang an dem Punkt fortgesetzt, an dem er unterbrochen wurde. Diese Funktion verhindert eine Überladung und minimiert die Abnahme der...

  • Seite 430: Impres-Akkus Mit Selbstkalibrierung Und -Wiederaufarbeitung

    IMPRES-Akkus mit Selbstkalibrierung und -wiederaufarbeitung ACHTUNG! IMPRES 2-Akkus, die dieses Symbol auf dem Akkuetikett tragen, brauchen keine regelmäßige Kalibrierung und Rekonditionierung, wenn sie an dieses IMPRES 2-Ladegerät (mit Softwareversion V2.05 oder höher) angedockt sind. Hinweis: Stellen Sie sicher, dass Ihr Ladegerät immer mit der neuesten Firmware aktualisiert wird.
  • Seite 431 1. Schließen Sie das Gerät oder Ladegerät über USB an Ihren Computer an. Das angeschlossene Gerät oder Ladegerät wird im Hauptfenster des MSI Charger Reprogrammers angezeigt. 2. Klicken Sie auf Version prüfen, um die neueste verfügbare Version auf dem MSI-Server zu finden.
  • Seite 432 3. Wählen Sie das Gerät oder Ladegerät aus, das aktualisiert werden muss. Hinweis: Sie können kein Gerät oder Ladegerät auswählen, das bereits mit der neuesten Firmware-Version aktualisiert wurde. 4. Klicken Sie zum Starten der Firmware-Aktualisierung auf „Upgrade“.

  • Seite 433: Manuelles Initiieren Der Kalibrierung/Wiederaufarbeitung

    Aktualisierung zu starten. Ein Fenster zeigt den Fortschritt der Aktualisierung bis zum Abschluss an. 6. Schließen Sie das Fenster, sobald alle Aktualisierungen abgeschlossen sind. Manuelles Initiieren der Kalibrierung/Wiederaufarbeitung ACHTUNG: Manuelle Kalibrierung oder Wiederaufbereitung ist bei IMPRES- oder IMPRES 2-Akkus mit diesem Symbol nicht möglich.

  • Seite 434: Manuelles Beenden Der Kalibrierung/Wiederaufarbeitung

    Situationen kommen, in denen eine manuelle Einleitung gewünscht ist. Beispielsweise blinkt die LED des Ladegeräts möglicherweise abwechselnd gelb und grün beim IMPRES 2- oder IMPRES-Akku, um anzuzeigen, dass die Kalibrierungsfunktion des Ladegeräts deaktiviert ist. Wenn dieser Akku innerhalb von 30 Minuten in ein Ladegerät eingesetzt wird, bei dem die Kalibrierungsfunktion...

  • Seite 435: Ladegerät - Übersicht

    Display von Ladeschale 1 mit Menü-Tastatur Verwendet länder- oder regionenspezifisches 11 AC-Steckdose Netzkabel IMPRES 2- oder IMPRES-LED-Anzeige der Akkulebensdauer Das Ladegerät kann bei erfolgreichem Abschluss der Kalibrierung/ Aufbereitung das Ende der Lebensdauer des IMPRES 2- oder IMPRES-Akkus (abwechselnd rot/grün) anzeigen.

  • Seite 436: Aufladen Von Akkus Oder Funkgeräten Mit Angeschlossenen Akkus

    Kalibrierung/Aufbereitung vergleicht das Ladegerät die IMPRES 2- oder IMPRES-Akkukapazität mit der Nennkapazität des Akkus. Ist die Kapazität sehr niedrig, nähert sich der IMPRES 2- oder IMPRES-Akku möglicherweise dem Ende seiner Lebensdauer. Der IMPRES 2- oder IMPRES-Akku kann weiterhin verwendet werden. In manchen Fällen ist es möglicherweise sinnvoll, den Akku an jemanden...
  • Seite 437 Hinweis: Halten Sie das Gehäuse des Funkgeräts fest, wenn Sie es in das Ladegerät einsetzen bzw. daraus entfernen. Ziehen Sie nicht an der Funkgerätantenne. 6. Wenn das Funkgerät oder der Akku ordnungsgemäß in die Ladeschale eingelegt ist, zeigt die dazugehörige Ladestatus-LED den Ladestatus an.

  • Seite 438: Aufladen Von Usb-Zubehör

    USB-Ports vom Typ A zum Aufladen von USB-Zubehör. USB- Zubehörteile werden am besten bei Raumtemperatur aufgeladen. 1. Legen Sie das adaptive IMPRES 2-Ladegerät auf einer ebenen Oberfläche ab. 2. Stecken Sie das Netzkabel fest in die Buchse auf der Rückseite des Ladegeräts ein.

  • Seite 439: Led-Anzeige

    Ladeanzeigen Tabelle 6: Ladeanzeigen für IMPRES 2- oder IMPRES-Akkus – keine Kalibrierung erforderlich Ladeschalen- Status LED-Anzeige Display Ladegerät schaltet Ca. 1 Sekunde lang grün IMPRES 2 sich ein CHARGER IMPRES 2 AKKU Konstant rot Akku erkannt ODER IMPRES AKKU Konstant rot...
  • Seite 440 Tabelle 7: Ladeanzeigen für IMPRES 2- oder IMPRES- Akkukalibrierung – Kalibrierung aktiviert Ladeschalen- Status LED-Anzeige Display Ladegerät schaltet Ca. 1 Sekunde lang grün IMPRES 2 sich ein CHARGER IMPRES 2 AKKU Konstant gelb Akku erkannt ODER IMPRES AKKU Konstant gelb CAL DISCHARGE Akku entlädt...
  • Seite 441 Tabelle 7: Ladeanzeigen für IMPRES 2- oder IMPRES- Akkukalibrierung – Kalibrierung aktiviert (Forts.) Ladeschalen- Status LED-Anzeige Display WARNUNG: HOT BATTERY Standby WAITING TO CAL • Akku wartet auf ODER Schnellladung. COLD BATTERY Gelb blinkend WAITING TO CAL • Akku ist zu heiß, zu kalt...
  • Seite 442 Tabelle 8: Ladeanzeigen für IMPRES 2- oder IMPRES- Akkukalibrierung – Kalibrierung zunächst deaktiviert, anschließend aktiviert Ladegerät- Status LED-Anzeige Display Ca. 1 Sekunde lang grün IMPRES 2 Ladegerät schaltet sich ein CHARGER Akku erfordert eine Kalibrierung, IMPRES 2 aber Kalibrierung ist deaktiviert am AKKU Ladegerät:...
  • Seite 443 Tabelle 8: Ladeanzeigen für IMPRES 2- oder IMPRES- Akkukalibrierung – Kalibrierung zunächst deaktiviert, anschließend aktiviert (Forts.) Ladegerät- Status LED-Anzeige Display Akkukalibrierung erfolgreich: Konstant grün Akkukalibrierung erfolgreich, CHARGE COMPLETE xxxx0mAh yyy%Ptl Lebensdauer möglicherweise bald abgelaufen (Akku ist nutzbar): Rot/Grün blinkend Zu 95 % oder mehr...
  • Seite 444 Tabelle 9: Ladeanzeigen für IMPRES 2- oder IMPRES-Akkus – Kalibrierung erforderlich, aber nicht aktiviert Ladegerät- Status LED-Anzeige Display Ca. 1 Sekunde lang grün IMPRES 2 Ladegerät schaltet sich ein CHARGER Akku erfordert eine Kalibrierung, IMPRES 2 aber Kalibrierung ist deaktiviert am AKKU Ladegerät:...
  • Seite 445 Tabelle 10: Ladeanzeigen für voll aufgeladene IMPRES 2- oder IMPRES-Akkus – Kalibrierung erforderlich, aber nicht aktiviert Ladegerät- Status LED-Anzeige Display Ca. 1 Sekunde lang grün IMPRES 2 Ladegerät schaltet sich ein CHARGER Der Akku muss kalibriert werden, wurde aber innerhalb der letzten IMPRES 2 30 Minuten vollständig geladen,...

  • Seite 446: Andere Akkus Von Motorola Solutions

    Andere Akkus von Motorola Solutions Tabelle 11: Ladeanzeigen für andere Motorola Solutions-Akkus Ladegerät- Status LED-Anzeige Display Ca. 1 Sekunde lang grün IMPRES 2 Ladegerät schaltet sich ein CHARGER Konstant rot MOTOROLA SOLUTNS Akku erkannt AKKU Konstant rot Schnellladung RAPID CHARGE Zu 90 % oder mehr Grün blinkend...
  • Seite 447 Ladegerät den Ladevorgang wie in Tabelle 12 zusammengefasst an. Tabelle 12: Ladeanzeigen für unbekannte Akkus Ladegerät- Status LED-Anzeige Display Ca. 1 Sekunde lang grün IMPRES 2 Ladegerät schaltet sich ein CHARGER Konstant rot UNKNOWN Akku erkannt AKKU Konstant rot...
  • Seite 448 Motorola Solutions (Lithium-Ionen oder Nickel) mithilfe eines IMPRES 2-Mehrfachladegeräts zur Wartung für die Langzeitaufbewahrung in einer geeigneten Lagereinrichtung vorbereiten. Andere Akkutypen sind fehlerhaft. Wenn der IMPRES 2- Akku mit einem Energiesparmodus ausgestattet ist, schaltet das Ladegerät den Akku nach Abschluss der Ladung für die Langzeitaufbewahrung in den Energiesparmodus.

  • Seite 449: Die Folgenden Meldungen Werden In Softwareversion V1.05 Eingeführt

    Tabelle 13: Anzeigen für Langzeitlagerung eines IMPRES 2- oder IMPRES-Akkus – Akku muss kalibriert werden (Forts.) Ladegerät- Status LED-Anzeige Display Störung • Der Akku stellt keinen WARNUNG: ordnungsgemäßen NOT CHARGEABLE REMOVE & REINSERT Kontakt mit dem ODER Ladegerät her. WRONG BATT TYPE •...
  • Seite 450 Tabelle 14: Anzeigen für Langzeitaufbewahrung eines IMPRES 2- oder IMPRES-Akkus – Kalibrierter Akku, muss bis Auswahl aufladen Ladegerät- Status LED-Anzeige Display Ca. 1 Sekunde lang grün IMPRES 2 Ladegerät schaltet sich ein CHARGER IMPRES 2 AKKU Konstant rot Akku erkannt...
  • Seite 451 Tabelle 15: Anzeigen für Langzeitaufbewahrung eines IMPRES 2- oder IMPRES-Akkus – Kalibrierter Akku, muss bis Auswahl entladen Ladegerät- Status LED-Anzeige Display Ca. 1 Sekunde lang grün IMPRES 2 Ladegerät schaltet sich ein CHARGER IMPRES 2 AKKU Konstant gelb Akku erkannt...

  • Seite 452: Vorbereitung Für Den Versand Von Lithium-Ionen-Akkus

    Vorbereitung für den Versand von Lithium-Ionen-Akkus Sie können separate IMPRES 2-, IMPRES- oder sonstige Original- Lithium-Ionen-Akkus von Motorola Solutions mithilfe eines IMPRES 2- Mehrfachladegeräts für den Versand per Luftfracht vorbereiten. Andere Akkutypen sind fehlerhaft. Wenn der IMPRES 2-Lithium-Ionen-Akku mit einem Energiesparmodus ausgestattet ist, versetzt das Ladegerät den Akku in den Energiesparzustand, wenn die Ladung „Ship Lithium“...

  • Seite 453: Die Folgenden Meldungen Werden In Softwareversion V1.11

    Tabelle 16: Statusanzeigen eines für den Versand vorbereiteten Lithium-Ionen-Akkus – IMPRES 2- oder IMPRES-Akku muss kalibriert werden (Forts.) Ladegerät- Status LED-Anzeige Display Störung WARNUNG: • Der Akku stellt keinen NOT CHARGEABLE REMOVE & REINSERT ordnungsgemäßen ODER Kontakt mit dem WRONG BATT TYPE Ladegerät her.
  • Seite 454 Tabelle 17: Statusanzeigen eines für den Versand vorbereiteten Lithium-Ionen-Akkus – IMPRES 2- oder IMPRES-Akku kalibriert, muss aufladen Ladegerät- Status LED-Anzeige Display Ca. 1 Sekunde lang grün IMPRES 2 Ladegerät schaltet sich ein CHARGER IMPRES 2 AKKU Konstant rot Akku erkannt...
  • Seite 455 Tabelle 18: Statusanzeigen eines für den Versand vorbereiteten Lithium-Ionen-Akkus – IMPRES 2- oder IMPRES-Akku kalibriert, muss entladen Ladegerät- Status LED-Anzeige Display Ca. 1 Sekunde lang grün IMPRES 2 Ladegerät schaltet sich ein CHARGER IMPRES 2 AKKU Konstant gelb Akku erkannt...
  • Seite 456 Andere Akkus von Motorola Solutions Tabelle 19: Statusanzeigen eines für den Versand vorbereiteten Lithium-Ionen-Akkus – Anderer Akku von Motorola Solutions Ladegerät- Status LED-Anzeige Display Ca. 1 Sekunde lang grün IMPRES 2 Ladegerät schaltet sich ein CHARGER Konstant gelb MOTOROLA SOLUTNS...

  • Seite 457: Einrichtungsmenü Des Ladegeräts

    Einrichtungsmenü des Ladegeräts Ladegerät erst einrichten, wenn alle Ladeschalen geleert wurden. Die Tastatur des Ladegeräts befindet sich unter dem Display von Ladeschale 1. Drücken Sie gleichzeitig die rechte und linke Pfeiltaste, und halten Sie sie länger gedrückt als die Eingabezeit für eine Auswahl (3 Sekunden, Standard), um in das Menü...

  • Seite 458: Einrichtungsmenüauswahl Des Ladegeräts

    Okay Nach rechts Nach rechts Nach rechts Zurück Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Abbildung 5: Einrichtungsmenü des Ladegeräts Einrichtungsmenüauswahl des Ladegeräts In jeder Auswahl des Einrichtungsmenüs: • Drücken Sie die rechte Pfeiltaste, um durch die Menüauswahl zu navigieren.

  • Seite 459: Versand- Oder Lagerungsmenü

    Hinweis: Die aktuell ausgewählte Option ist mit einem Häkchen markiert. In V1.11.01 eingeführt. Drücken Sie OK, um die nächste Ladeschale auf dem Display der Ladeschale 1 anzuzeigen. • Um das ausgewählte Menü zu verlassen, drücken Sie die Back- Taste, und bestätigen Sie das Beenden mit OK. Wenn 10 Minuten lang keine Taste gedrückt wird, verlässt das Ladegerät das Einrichtungsmenü...

  • Seite 460: Versand Von Lithium-Ionen-Akku

    Einige Motorola Solutions-Akkus sind möglicherweise vollständig entladen, bevor sie bis zum Grenzwert für „Ship Lithium“ aufgeladen werden. Dabei handelt es sich um IMPRES 2- oder IMPRES-Akkus, die nie zuvor kalibriert wurden oder eine neue Kalibrierung erfordern, und originale Akkus von Motorola Solutions, die nicht vom Typ IMPRES 2 oder IMPRES sind.

  • Seite 461: Langfristige Lagerung

    Langzeitaufbewahrung des Akkus geeignet ist. Im Allgemeinen ist der bevorzugte Ladestatus deutlich geringer als die volle Ladung. Die Auswahl xx% ist ein Wert, der in IMPRES 2- oder IMPRES-Akkus programmiert wird oder standardmäßig 50 % der Nennkapazität beträgt. Die Langzeitaufbewahrung bei 75 % Nennkapazität ist für verschiedene Szenarien verfügbar, in denen der gelagerte Akku mit...

  • Seite 462: Kalibrierungseinstellung

    In diesen Situationen kann es unpraktisch sein, auf die Entladung des Akkus zu warten. Wenn ein IMPRES 2- oder IMPRES-Akku kalibriert werden muss und beim Einsetzen in das Ladegerät bereits entladen ist, kann das Ladegerät den Ladungsabschluss als Akkukalibrierung verwenden.

  • Seite 463: Led-Anzeigemenü Der Akkulebensdauer

    LED-Anzeigemenü der Akkulebensdauer Auch wenn der IMPRES 2- oder IMPRES-Akku sich dem Ende seiner Lebensdauer nähert, kann die Ladekapazität des Akkus möglicherweise noch mehr als ausreichend für den leichteren Einsatz sein. Daher kann es sinnvoll sein, die LED-Anzeige für die Akkulebensdauer (abwechselnd rot/grün) zu deaktivieren.

  • Seite 464: Es Gibt Vier Optionen Für Das Displayformat

    Menü des Displayformats Es gibt vier Optionen für das Displayformat: • Normale Ausrichtung „Normal“ (Ladegerät steht auf einer horizontalen Fläche). • Umgedrehte Ausrichtung „Inverted“ (Ladegerät hängt an der Wand). • Nur Warnmeldungen. Andere Meldungen werden nicht angezeigt. Dies gilt für normale und umgedrehte Bildschirmausrichtungen. Warnmeldungen werden in Tabelle 6 bis Tabelle 12 identifiziert.

  • Seite 465: Menü Des Kapazitätsformats

    Menü des Kapazitätsformats Die Akkukapazität wird in einem von mehreren verfügbaren Formaten angezeigt. Wenn die Akkukapazität als Prozentsatz angezeigt wird, bezieht sich der Prozentsatz entweder auf die potenzielle Kapazität (volle Ladung) oder die Nennkapazität. In der Regel zeigen IMPRES- Akkus den Prozentsatz der Akkukapazität an, der auf die potenzielle Kapazität bezogen ist.

  • Seite 466: Menü Energiesparmodus

    • Funkgerät- oder Akkuladung • Akkukalibrierung/-wiederaufarbeitung • Vorbereiten originaler Lithium-Ionen-Akkus von Motorola Solutions für den Versand • Vorbereitung von IMPRES 2- oder IMPRES-Akkus für die Langzeitaufbewahrung. • Einrichtungs- oder Analysemodus des Ladegeräts. • Ladegerät-Neuprogrammierung. • Kommunikation mit dem IMPRES Battery Fleet Management- System.
  • Seite 467 Okay Zurück Okay Standardwert in neuem Ladegerät deaktiviert Nach rechts Okay Nach rechts Abbildung 11: Menü Energiesparmodus Schale 1 bleibt an, ist aber möglicherweise im Schlafmodus. Drücken Sie eine beliebige Taste auf der Tastatur, um die anderen Schalen einzuschalten. Die Schalen können erst dann auf eingesetzte Funkgeräte oder Akkus reagieren, wenn sie eingeschaltet wurden.
  • Seite 468 Okay Zurück Okay Standardwert in neuem Ladegerät ist 3 Sekunden Nach rechts Okay Nach rechts Okay Nach rechts Okay Nach rechts Okay Nach rechts Okay Nach rechts Abbildung 12: Menü „Entry Time“...

  • Seite 469: Menüsprache

    Menü Sprache Das Display des Ladegeräts unterstützt derzeit eine Sprache: US-amerikanisches Englisch. Okay Zurück Abbildung 13: Menü Sprache Analysemodus (Analyzer Mode) Die Tastatur des Ladegeräts befindet sich unter dem Display von Ladeschale 1. Um in den Analyzer Mode zu wechseln, halten Sie die OK-Taste länger gedrückt als die Eingabezeit für eine Auswahl (3 Sekunden, Standard).
  • Seite 470 Version V1.0 – Analyzer Mode In Softwareversion V1.0 ist der Analyzer Mode nur für Ladeschale 1 verfügbar. Analyseinformationen zu Ladeschale 1 und deren Inhalt werden auf dem Display von Ladeschale 1 angezeigt. Wenn 10 Minuten lang keine Taste gedrückt wird, verlässt das Ladegerät den Analyzer Mode und kehrt in den Normalzustand zurück.

  • Seite 471: Austauschen Von Akkus In Einer Ladeschale

    Zurück Analysemeldungen auf dem Display neben der Ladeschale Abbildung 16: Version V1.05 – Analyzer Mode – Menü Version V1.11.01 – Analyzer Mode Der Analyzer Mode wird durch die Veröffentlichung der Softwareversion V1.11.01 erneut verbessert. Bei Ladegeräten mit Display nur auf Ladeschale 1 wird das Menüdisplay von Ladeschale 1 verwendet, um Informationen für andere Ladeschalen anzuzeigen.
  • Seite 472 Beispiel: Battery IMPRES Cycles wird für einen IMPRES 2- oder IMPRES-Akku angezeigt. Dieser Akku wird aus der Ladeschale entnommen. Ein anderer IMPRES 2- oder IMPRES-Akku wird in dieselbe Ladeschale eingesetzt. Der erste angezeigte Parameter für den zweiten Akku zeigt Battery IMPRES Cycles. an.

  • Seite 473: Neben Ladeschale Anzeigen

    Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Zurück oder Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Abbildung 18: IMPRES 2-Akku – Analyzer-Mode-Menü für Display neben Ladeschale...

  • Seite 474: Ladeschale 1 Zeigt Andere Ladeschale An

    Nach rechts Nach rechts Nach rechts Nach rechts Zurück oder Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Abbildung 19: IMPRES 2-Akku – Analyzer-Mode-Menü für andere Ladeschale (nicht Ladeschale 1)
  • Seite 475 IMPRES-Akku Neben Ladeschale anzeigen Okay Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Zurück oder Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Abbildung 20: IMPRES-Akku –...
  • Seite 476 Ladeschale 1 zeigt andere Ladeschale an Ladeschale Nr. xx wird in der oberen linken Ecke des Okay Displays angezeigt Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Zurück oder Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts...

  • Seite 477: Anderer Akku Von Motorola Solutions

    Anderer Akku von Motorola Solutions Neben Ladeschale anzeigen Okay Nach rechts Nach rechts Zurück Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Abbildung 22: Anderer Akku von Motorola Solutions – Analyzer- Mode-Menü für Display neben Ladeschale...
  • Seite 478 Ladeschale Nr. xx wird in der oberen linken Ecke des Displays angezeigt Okay Nach rechts Nach rechts Zurück Nach rechts Nach rechts Nach rechts Nach rechts Nach rechts Abbildung 23: Anderer Akku von Motorola Solutions – Analyzer- Mode-Menü für andere Ladeschale (nicht Ladeschale 1)
  • Seite 479 Unbekannter Akku Neben Ladeschale anzeigen Okay Zurück Nach rechts Nach rechts Abbildung 24: Unbekannter Akku – Analyzer-Mode-Menü für Display neben Ladeschale Ladeschale 1 zeigt andere Ladeschale an Ladeschale Nr. xx wird in der oberen linken Ecke des Displays angezeigt Okay Zurück Nach rechts Nach rechts...

  • Seite 480: Zustandsmeldung Des Ladegeräts

    Abbildung 27: Analyzer-Mode-Menü für leere Ladeschale (nicht Ladeschale 1) Zustandsmeldung des Ladegeräts Einige IMPRES 2-Akkus sind mit einem Energiesparmodus ausgestattet. Am Ende von „Lithium versenden“, „xx % Langzeitaufbewahrung“ oder „75 % Langzeitaufbewahrung“ wird ein Akku mit Energiesparmodus in diesen versetzt. Mit der Ladezustandsmeldung im Analyzer Mode können Sie den...

  • Seite 481: Ladegerät-Neuprogrammierung

    Tabelle 21: „Ship Lithium“ aktiviert und der Akku hat die Ladung „Ship Lithium“ abgeschlossen Ladeschale 1 zeigt andere Neben Ladeschale anzeigen Ladeschale an SHIP LI SLEEP xx SHIP LI SLEEP xx % Rated Cap xx % Rated Cap Tabelle 22: xx % Langzeitaufbewahrung aktiviert und die Akkuladung für die Langzeitaufbewahrung zu xx % abgeschlossen Ladeschale 1 zeigt andere Neben Ladeschale anzeigen...
  • Seite 482 POCKET#xx FAILED Die identifizierte Ladeschale beginnt den Normalbetrieb mit der vorherigen Software. Download der Daten für Neuprogrammierung ist vollständig abgeschlossen. Das Ladegerät schließt die Neuprogrammierung ab. IMPRES 2 CHARGER Die Neuprogrammierung wurde erfolgreich abgeschlossen. REPROGRAMMING ABGESCHLOSSEN Das Ladegerät beginnt den Normalbetrieb mit der heruntergeladenen Software.

  • Seite 483: Fehlerbehebung Ladegerät

    BATTERY Wenn der Fehler auch mit einem anderen Akku weiterhin auftritt, nehmen Sie das Ladegerät außer Betrieb. Der IMPRES 2- oder IMPRES-Akku nähert sich möglicherweise dem Ende seiner Lebensdauer. Der Akku ist zwar verwendbar, Abwech- die verfügbare Kapazität ist jedoch möglicherweise nicht für den selnd intensiven Einsatz über eine längere Zeit geeignet.
  • Seite 484 Maßnahme Entfernen Sie den Akku aus dem Fach. Stellen Sie sicher, dass der Akku NICHT an ein Funkgerät angeschlossen ist. Stellen Sie sicher, dass es sich um einen IMPRES 2- oder IMPRES-Akku handelt. Andere Akkutypen sind fehlerhaft. Rot blinkende Reinigen Sie die elektrischen Kontakte des IMPRES 2- oder LED und IMPRES-Akkus mit einem trockenen Tuch.
  • Seite 485 Entfernen Sie den Akku aus dem Fach. Stellen Sie sicher, dass der Akku NICHT an ein Funkgerät angeschlossen ist. Stellen Sie sicher, dass es sich um einen IMPRES 2-, IMPRES- oder anderen von Motorola Solutions genehmigten Akku handelt. Andere Akkutypen sind fehlerhaft.
  • Seite 486 Sie die Funkgerät-Ladeschale oder die Ladetasche durch eine Standard-Ladeschale. IMPRES Battery Fleet Management-System Die Software des IMPRES-Akku-Managementsystems erfasst automatisch kritische Daten von IMPRES- oder IMPRES 2-Akkus, die in ein IMPRES-Ladegerät eingelegt werden. Die kritischen Daten umfassen Akkualter, Kapazität, Ladeverlauf, Kalibrierungs-/ Wiederaufarbeitungsverlauf, Herstellungsdatum und Datum der Inbetriebnahme.
  • Seite 487 Das IMPRES Battery Fleet Management-System liefert wichtige Akkuinformationen: • Wenn der Akkuladezustand unter einen kritischen Wert fällt. • Sorgt dafür, dass Benutzer über ausreichend Kapazität für eine ganze Schicht verfügen. • Identifiziert Akkus mit geringer Kapazität, sodass sie außer Betrieb genommen werden können.
  • Seite 488 Das IMPRES Battery Fleet Management-System besteht aus drei Hauptkomponenten: • Der Anwendungssoftware. • Einem Softwarelizenzschlüssel. • Ein USB-Kabel zum Anschließen des IMPRES 2-Ladegeräts, des IMPRES 2-Kommunikationsmoduls, der IMPRES-Ladegeräte- Interfaceeinheit (CIU) oder des IMPRES-Akku-Daten-Lesegeräts an einen Computer, der einen Remote-Client hostet.
  • Seite 489 Passen Sie neue anhand der vorhandenen Berichte an, um die relevantesten Informationen für Ihr Unternehmen zu erhalten. Die Daten werden in Ihrer Datenbank gespeichert und kann in eine Excel- Tabelle™ exportiert oder ausgedruckt werden. Die Software des IMPRES Battery Fleet Management-Systems erfasst und organisiert eine Vielzahl von Daten.
  • Seite 490 Abbildung 30: Verwendete Akkus nach Funkgerätfamilie...
  • Seite 491 Abbildung 31: Verlorener Akku nach Standort...
  • Seite 492 Abbildung 32: Ladeschalenauslastung...

  • Seite 493: Wandhalterung Für Mehrfachladegerät

    Wandhalterung für Mehrfachladegerät Für das Mehrfachladegerät ist eine Wandhalterung (Teile-Nr.: 0705559L01) erhältlich. Wenden Sie sich an Ihren Händler vor Ort, um diesen Artikel zu bestellen. Die Montage wird unten dargestellt. • Die Wandhalterung muss von einem geschulten und erfahrenen Techniker montiert werden. Die Montage des Produkts von einem nicht darauf spezialisierten WARNHINWEIS Techniker ist sehr gefährlich und kann zu Schäden oder...

  • Seite 494: Montage Des Mehrfachladegeräts An Die Wandhalterung

    Montage des Mehrfachladegeräts an die Wandhalterung 1. Positionieren Sie die Wandhalterung an der gewünschten Stelle, und markieren Sie die Position der Befestigungslöcher an der Wand. Stellen Sie vor dem Schneiden, Bohren oder Einbringen der Befestigungsschrauben sicher, dass sich in dem Bereich hinter der Montagefläche keine elektrischen Vorsicht Leitungen, Kabel oder Rohre befinden.
