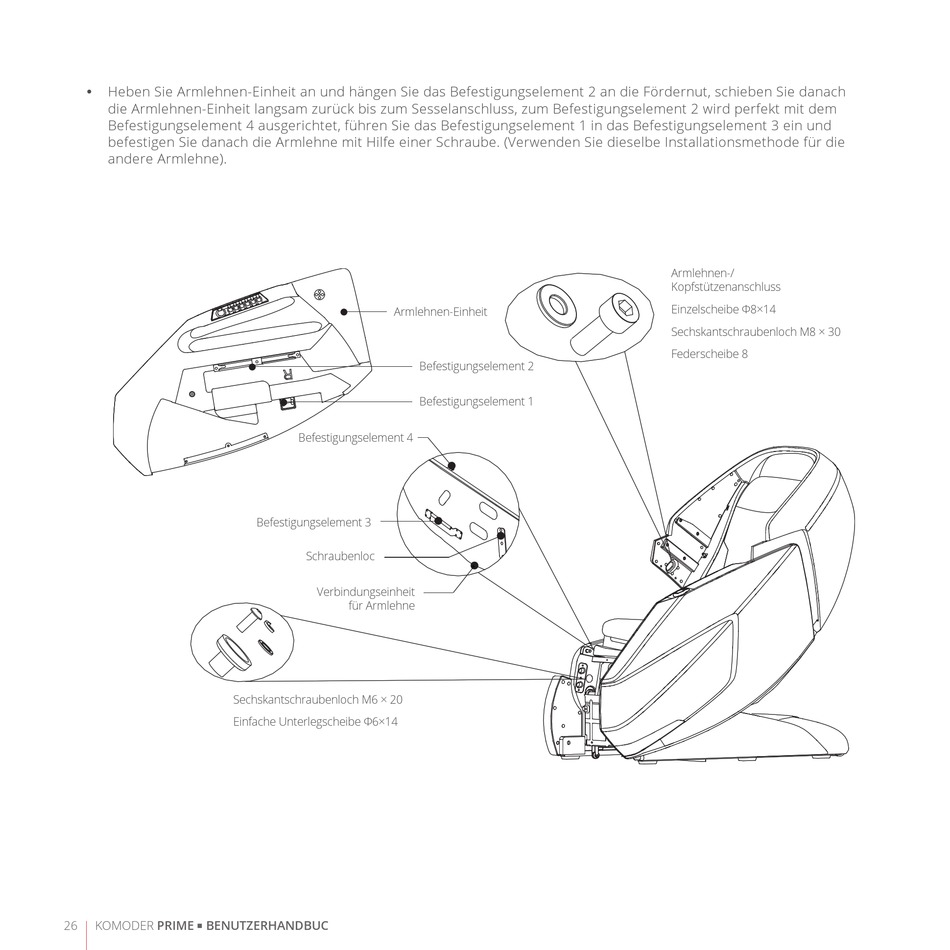

Heben Sie Armlehnen-Einheit an und hängen Sie das Befestigungselement 2 an die Fördernut, schieben Sie danach
y
die Armlehnen-Einheit langsam zurück bis zum Sesselanschluss, zum Befestigungselement 2 wird perfekt mit dem
Befestigungselement 4 ausgerichtet, führen Sie das Befestigungselement 1 in das Befestigungselement 3 ein und
befestigen Sie danach die Armlehne mit Hilfe einer Schraube. (Verwenden Sie dieselbe Installationsmethode für die
andere Armlehne).
Sechskantschraubenloch M6 × 20
Einfache Unterlegscheibe Φ6×14
26
KOMODER PRIME
BENUTZERHANDBUC
n
Armlehnen-Einheit
Befestigungselement 2
Befestigungselement 1
Befestigungselement 4
Befestigungselement 3
Schraubenloc
Verbindungseinheit
für Armlehne
Armlehnen-/
Kopfstützenanschluss
Einzelscheibe Φ8×14
Sechskantschraubenloch M8 × 30
Federscheibe 8
