VORPRÜFUNGEN

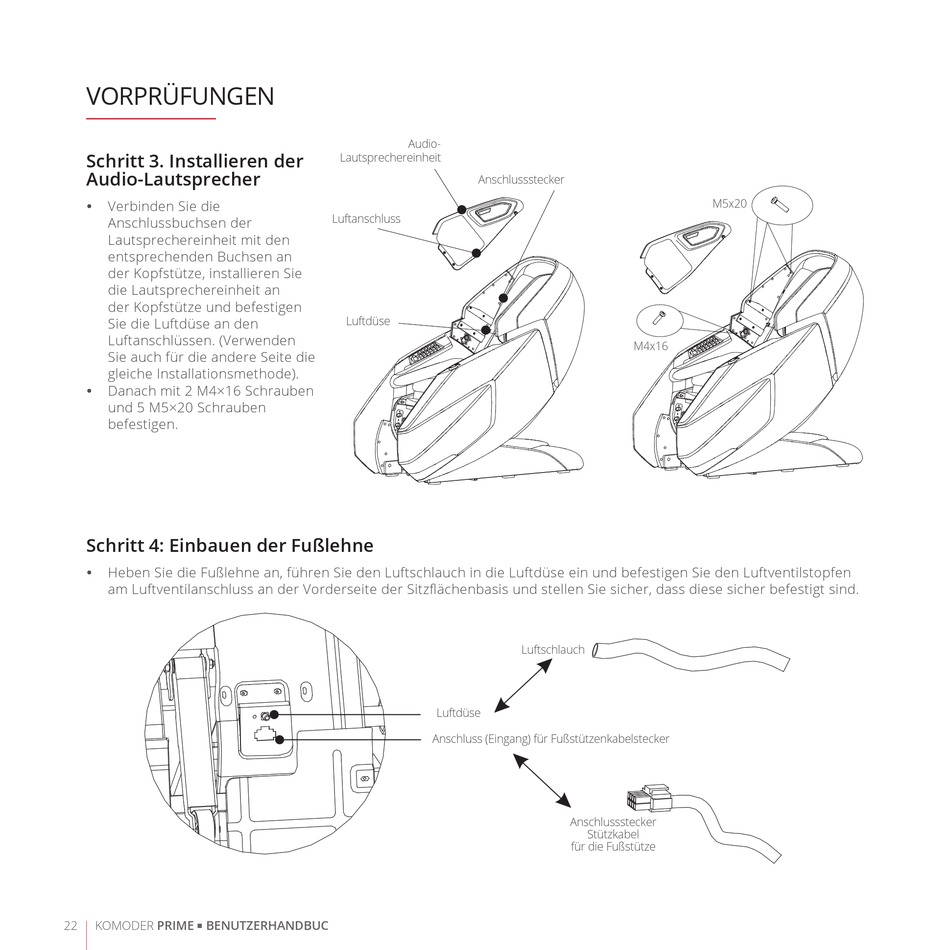

Schritt 3. Installieren der
Audio-Lautsprecher
Verbinden Sie die
y
Anschlussbuchsen der
Lautsprechereinheit mit den
entsprechenden Buchsen an
der Kopfstütze, installieren Sie
die Lautsprechereinheit an
der Kopfstütze und befestigen
Sie die Luftdüse an den
Luftanschlüssen. (Verwenden
Sie auch für die andere Seite die
gleiche Installationsmethode).
Danach mit 2 M4×16 Schrauben
y
und 5 M5×20 Schrauben
befestigen.
Schritt 4: Einbauen der Fußlehne
Heben Sie die Fußlehne an, führen Sie den Luftschlauch in die Luftdüse ein und befestigen Sie den Luftventilstopfen
y
am Luftventilanschluss an der Vorderseite der Sitzflächenbasis und stellen Sie sicher, dass diese sicher befestigt sind.
22
KOMODER PRIME
BENUTZERHANDBUC
n
Audio-
Lautsprechereinheit
Anschlussstecker
Luftanschluss
Luftdüse
Luftdüse
Anschluss (Eingang) für Fußstützenkabelstecker
M4x16
Luftschlauch
Anschlussstecker
Stützkabel
für die Fußstütze
M5x20
