mauk LT 112 Bedienungsanleitung

71-teiliges druckluftset
Vorschau ausblenden Andere Handbücher für LT 112:

Werbung

Bedienungsanleitung
(Original)
71-teiliges Druckluftset
Art-Nr.: 104
Modell LT 112, LT 310, LT 212, LT 220

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für mauk LT 112

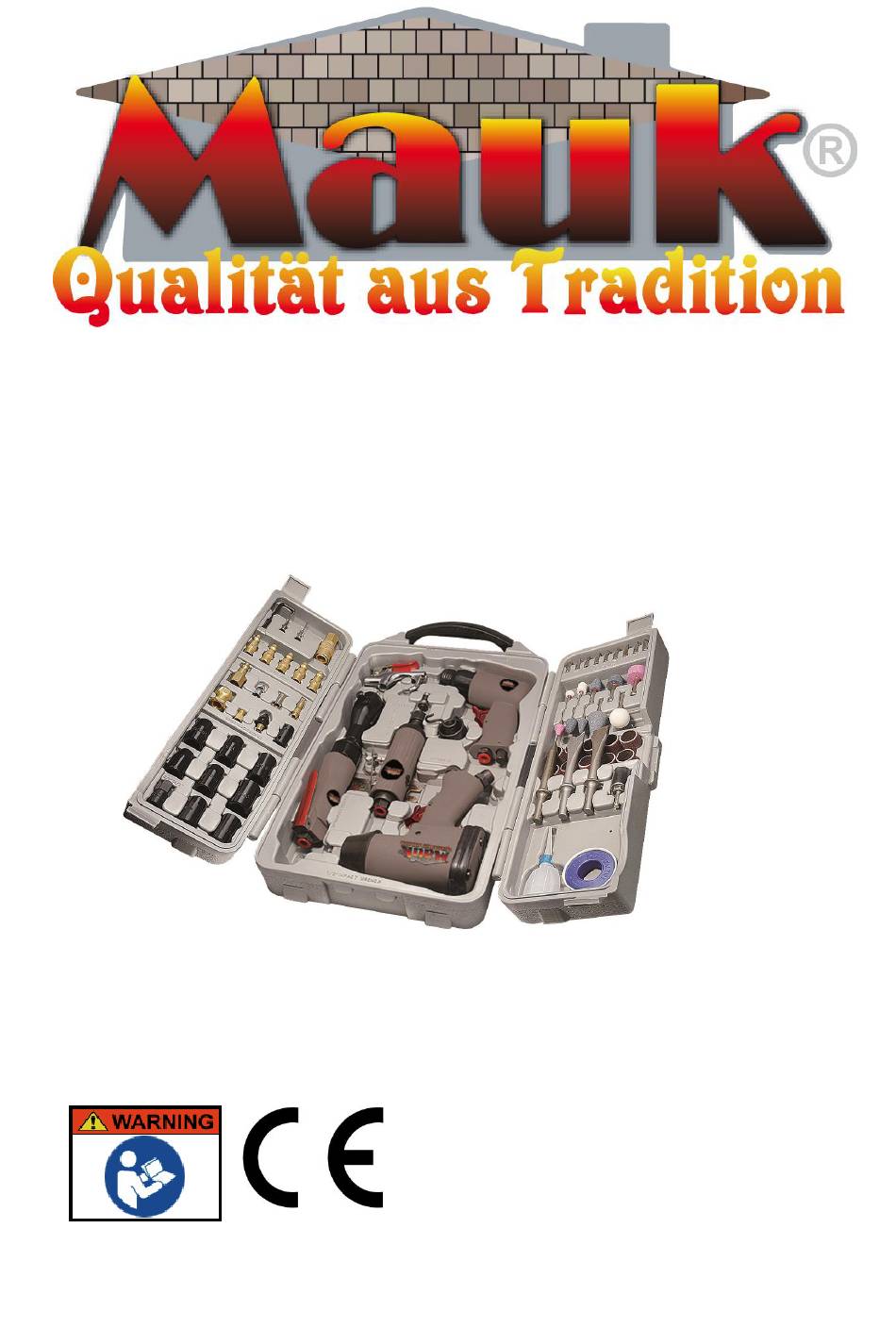

  • Seite 1 Bedienungsanleitung (Original) 71-teiliges Druckluftset Art-Nr.: 104 Modell LT 112, LT 310, LT 212, LT 220...
  • Seite 2: Inhaltsverzeichnis

    Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Gerät aus dem Hause Mauk ® entschieden haben. Damit Sie lange Freude an dem Gerät haben und um jegliches Risiko zu vermeiden, lesen Sie bitte diese Anleitung aufmerksam durch.
  • Seite 3: Symbolerklärungen

    Symbolerklärungen Unbedingt das Benutzerhandbuch lesen! Schutzbrille tragen! Gehörschutz tragen! Handschuhe Tragen! Wichtiger Hinweis! Sicherheitshinweise Verwenden Sie das Gerät nur in den Anwendungsgebieten, für die es konzipiert wurde! Nicht Einhaltung der Warnhinweise kann zu elektrischen Schocks, Feuer oder schwere Verletzungen führen. Bitte lesen und beachten Sie unbedingt vor der ersten Inbetriebnahme die Hinweise in dieser Bedienungsanleitung und bewahren Sie diese gut auf.
  • Seite 4: Sicherheitshinweise Für Personen

    • Nehmen Sie für die Arbeit mit dieser Maschine eine bequeme Stellung ein, achten Sie auf sicheren Halt und vermeiden Sie ungünstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener sollte während lang dauernder Arbeiten die Körper- haltung verändern, was helfen kann, Unannehmlichkeiten und Ermüdung zu vermeiden.
  • Seite 5: Produkteinzelheiten

    • Falls Universal-Drehkupplungen (Klauenkupplungen) verwendet werden, müssen Arretierstifte eingesetzt werden und verwenden Sie Whipcheck-Schlauchsicherungen, um Schutz für den Fall eines Versagens der Verbindung des Schlauchs mit der Maschine oder von Schläuchen untereinander zu bieten. • Sorgen Sie dafür, dass der auf der Maschine angegebene Höchstdruck nicht überschritten wird. •...
  • Seite 6 Teile- Bezeichnung Teile- Bezeichnung „mini“ Druckluftpistole Nadeln für Ballpumpe Meißel Schutz Feder Schlauchkupplung “ Meißelhammer Ausblasdüse Schlagspanner Luftkammer Nachfülladapter Stabschleifmaschine Nadeladapter Ratschenspanner Adapter für Schraubaufsätze Schraubaufsätze Stecknüsse Schleifstifte (3mm und 6mm) Adapter für “ / ½“ Schneidmesser Schleifstift Schleifrollen Ventilverlängerung Spitzmeißel Luftkammer Nachfülladapter Kaltmeißel...
  • Seite 7: Explosionszeichnung Schlagschrauber

    Explosionszeichnung Schlagschrauber Teile- Bezeichnung Teile- Bezeichnung Gummiabdeckung Klemmschraube mit Sechseck Siegelring Federscheibe Klemmschraube mit Sechseck Steckdose Schraube für Ölzusatz Distanzring Luftaustritt Stoßdämpfer O-Ring Bolzen Sprengring Federscheibe Antriebswelle Schraube Druckfeder Steuerkolbenabdeckung Schlagkeil Steuerkolben Kupplung Entriegelungshebel Stahlkugeln Rollenbolzen Stahlkugelführung Rollenbolzen Schlagwerk Ventilblockdichtung Kugellager Ventilblock O-Ring...
  • Seite 8: Spezifikationen Schlagschrauber

    Spezifikationen Schlagschrauber Kapazität: ~0,34 kW Max. Drehmoment zum Lösen: 310 Nm Max. Drehmoment zum Festziehen: 250 Nm Umdrehungen: 7000 min-1 Gewindegröße: Max. zulässiger Betriebsdruck: 6 bar Schalldruckpegel: 89 db (A) Vibration: < 2,25 m/s2 Vierkantklemme: 1/2“ Luftverbrauch: ca. 21,6 m³/h Empfohlener Schlauchinnendurchmesser: 9 mm Gewicht: 2,3 kg...
  • Seite 9: Spezifikationen Schlagschrauber

    Spezifikationen Schlagschrauber Anschlussgewinde: ¼ ” Betriebsdruck: 6 bar Luftverbrauch: 350 l/min Impaktzahl: 3.000/min Explosionszeichnung Schraubendreher mit Ratsche Teile- Bezeichnung Auslösehebel Antrieb Schalthebel für Rechts- /Links Betrieb Pneumatischer Nippelanschluss Spezifikationen Schraubendreher mit Ratsche Leerlauf: 160 Umdrehungen/min Kapazität: 0,272 kW Max. Abschraubmoment: 40 Nm Arbeitskapazität (max.
  • Seite 10: Explosionszeichnung Luftratschenschlüssel

    Explosionszeichnung Luftratschenschlüssel Teile- Bezeichnung Menge Teile- Bezeichnung Menge Lufteinlass Getriebezapfen Gehäuse Leerlaufgetriebeplatte Rollenbolzen Abstandhalter Gashebel Spannmutter Ventilnadel Ratschengehäuse Ventil Abstandhalter Feder Kurbelwelle O-Ring Laufbuchse Ventilstecker Ratsche Kugellager Sperrstift Hintere Endplatte Feder Rotor Rückwärtstaste Flügel Unterlegscheibe Zylinder Sperrklinke Vordere Endplatte Ratschenamboss Kugellager Stift Unterlegscheibe...
  • Seite 11: Explosionszeichnung Luftschleifmaschine

    Explosionszeichnung Luftschleifmaschine Teile- Bezeichnung Teile- Bezeichnung Luftanschluss Zylinder Luftrohr Rotor Stift Rotorplatte Hebel Hülse Frontblende Ventilstift Kugellager Ventil Mutter Feder Kopfplatte O-Ring U-Scheibe Ventilschraube Spindel Kugellager Muffe Abschlussplatte Überwurfmutter Spezifikationen Luftschleifmaschine Anschlussgewinde: 1/4” Betriebsdruck: 6 bar Luftverbrauch: 350 l/min Umdrehungen: 22.000 Umdrehungen/min...
  • Seite 12: Inbetriebnahme Des Schlagschraubers

    Luftschlauch Verbindet den Kompressor mit dem Werkzeug Filter Verhindert Beschädigung des Werkstücks oder des Werkzeuges durch Schmutz und Kondensat Regulierung Regelt den Luftdruck Schmierstoffspender Zum Schmieren des Werkzeuges (optional) Kupplung Zum einfachen Verbinden des Werkzeuges mit dem Luftschlauch Führungsschlauch Erhöht die Lebensdauer der Kupplung (optional) Inbetriebnahme des Schlagschraubers Schrauben Sie die Schraube in den pneumatischen Anschluss (E) und befestigen Sie diese mit einem...
  • Seite 13: Inbetriebnahme Des Schraubendrehers Mit Ratsche

    Inbetriebnahme des Schraubendrehers mit Ratsche Ein Schiebernippel, der Teil des Lieferumfangs ist, sollte auf den Reduziernippel geschraubt werden. Verwenden Sie einen Ringschlüssel oder einen Gabelschlüssel. Das Gewinde sollte mit einem Teflonband befestigt werden. Schieben Sie die Gewindebuchse auf den Antrieb (Teile-Nr. 170). Verbinden Sie den Luftschlauch mit dem Schiebernippel, indem Sie eine Schnellkupplung verwenden.
  • Seite 14 Druckluftanschluss geben. War das Druckluft-Werkzeug mehrere Tage nicht in Betrieb, müssen Sie vor dem Einschalten 5-10 Tropfen Öl in den Druckluftanschluss geben. Hinweis: Für eine möglichst lange Lebensdauer ist es für Druckluftgeräte unumgänglich, sie regelmäßig zu ölen. Wir empfehlen die konstante Ölung durch einen Leitungs-Ölnebler. Hinweis: Verwenden Sie ausschließlich Öle mit hoher Viskosität (dünnflüssig).
  • Seite 15: Service-Hinweise

    Service-Hinweise Für mehr Service, weitere Qualitätsprodukte und Zubehör aus dem Hause Mauk® besuchen Sie uns im Internet. Dort finden Sie neben unserer Hotline auch ein Kontaktformular, über das Sie uns 24 Stunden rund um die Uhr erreichen können. Unsere kompetenten Fachkräfte werden Ihnen umgehend mit Rat und Tat zur Seite stehen.
  • Seite 16: Eg- Konformitätserklärung

    EG- Konformitätserklärung Wir, die C.M.C. GmbH Dokumentenverantwortlicher: Andre Scheer Katharina-Loth-Str. 15, 66386 St. Ingbert Germany erklären in alleiniger Verantwortung, dass das Produkt 71-teiliges Druckluftset Modell: LT112, LT310, LT212, LT220 Art-Nr.: 104 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien Maschinen-Richtlinie: 2006/42/EG und deren Änderungen festgelegt sind.

Diese Anleitung auch für:

Lt 310Lt 212Lt 220104
