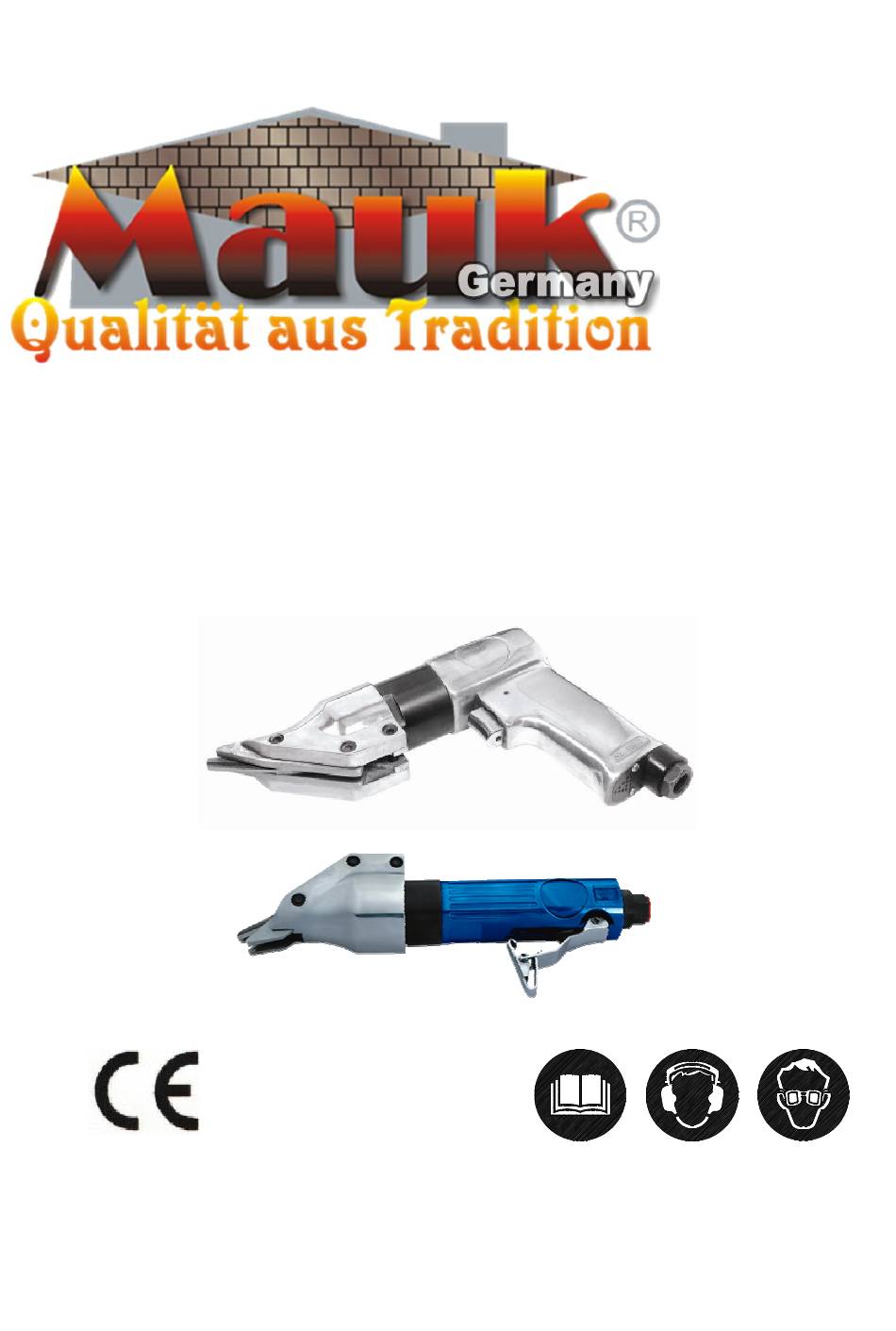

- Seite 1 Betriebsanleitung Art.114 & 297...
-
Seite 2: Bestimmungsgemäße Verwendung
WARNUNG! Wenn Druckluftwerkzeuge eingesetzt werden, müssen grundlegende Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, eines Stromschlags und Verletzungen von Personen auszuschließen. Bitte lesen und beachten Sie unbedingt vor der ersten Inbetriebnahme die Hinweise dieser Betriebsanleitung und bewahren Sie diese gut auf. Für Schäden oder Körperverletzungen, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung. -
Seite 3: Geräusch Und Vibration
Produkt Druckluft-Blechschere Art.Nr. Betriebsdruck 6 bar Druckluftanschluss 1/4“ (6,35mm) NPT Luftverbrauch 170 L/min Gewicht 1,05 kg Schnittbreite 5 mm Drehzahl 2500 U/min 4. Geräusch und Vibration Achtung: Am Arbeitsplatz immer Gehörschutz tragen! Lärmkennwerte gemäß EN15744:2002 Schalldruckpegel L : 88 dB(A) Schalleistungspegel L 100 dB(A) Vibrationskennwerte gemäß... - Seite 4 Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. 5.1.3 Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können. 5.1.4 Halten Sie Kinder und andere Personen während der Arbeit mit dem Gerät fern.
- Seite 5 zu ernsthaften Verletzungen führen. 5.3.2 Gefahr! Tragen Sie Schutzausrüstung und immer eine Schutzbrille. Das Tragen Schutz- ausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz, je nach Art und Einsatz des Druckluftgerätes, verringert das Risiko von Verletzungen. Achten sie darauf,dass beim Betrieb keine Körperteile oder Kleidungs- stücke von rotierenden Bauteilen erfasst und eingezogen werden können (keine Krawatten, lose Ärmel;...
- Seite 6 5.4 Sorgfältiger Umgang und Gebrauch von Druckluftgeräten 5.4.1 Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im vorgesehenen Leistungsbereich. 5.4.2 Sichern Sie Ihre Werkstücke.Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten.
-
Seite 7: Druckluft-Blechschere Spezifische Hinweise
gestellt, dass die Sicherheit des Gerätes erhalten bleibt. 6. Druckluft-Blechschere spezifische Hinweise Tragen Sie immer Sicherheitshandschuhe. Seien Sie vorsichtig bei der Arbeit mit der Blechschere. Kontakt mit den Scherenblättern kann zu ernsten Verletzungen führen. Die entstehenden Kanten können zu Schnittwunden führen. -
Seite 8: Bedienung
Vor der Inbetriebnahme Geben Sie vor der ersten Benutzung und in regelmäßigen Abständen einige Tropfen Druckluftgeräteöl oder Motorenöl SAE 10-20 in den Druckluftanschluss der Druckluftgeräte. Nach jeweils 3-4 Betriebsstunden die Verschlussschraube des Ölreservoirs mit dem Innen- sechskantschlüssel entfernen. Das Ölreservoir mit Druck- luftgeräteöl oder Motorenöl SAE10-20 füllen und Ver- schluss-Schraube wieder eindrehen. - Seite 9 Schmierung Achtung: Vor Wartungsarbeiten Druckluftanschluß entfernen! 9.1.1 Halten Sie die Druckluftgeräte in einem sauberen Zustand. Drehen sie das Werkzeug um, damit der Druckluftanschluss nach 9.1.2 oben zeigt und geben Sie einige Tropfen Druckluftgeräteöl oder Motorenöl SAE 10-20 in den Druckluftanschluss der Druckluftgeräte. Betätigen Sie den Ein-Aus-Schalter,damit sich das Öl besser 9.1.3 verteilen kann.
-
Seite 10: Explosionszeichnung Und Liste Der Einzelteile
11. Explosionszeichnung und Liste der Einzelteile TeileNr. Beschreibung Anzahl TeileNr. Beschreibung Anzahl Gehäuse Ventil Spindel Kugellager O-Ring Hintere Endplatte Hülse Bolzen O-Ring Zylinder Auslöser Bolzen Halteschraube Rotor Wascher Rotorblätter Abluft Durchlass... - Seite 11 Zahnrad Schraube Frontplatte Lufteinlass Wascher Verschlussschraube Internes Ritzel Schlussmutter Ritzel Linke Klinge Bolzen Führungsbuchse Verbindungsspindel Mittelklinge Kugellager Rechte Klinge Feder Kugellager Bügelgesicherte Exzentrische Mutter Mutter O-Ring Schneide Gehäuse...
- Seite 12 4043722003023 4043722003030 Service-Hinweise Für mehr Service, weitere Qualitätsprodukte und Zubehör aus dem Hause Mauk® besuchen Sie uns im Internet. Dort finden Sie neben unserer Hotline auch ein Kontaktformular, über das Sie uns 24 Stunden rund um die Uhr erreichen können. Unsere kompetenten Fachkräfte werden Ihnen umgehend mit Rat und Tat zur Seite stehen.
-
Seite 13: Eg-Konformitätserklärung
EG- Konformitätserklärung Wir, die C.M.C. GmbH Am Weidenberg 7 – D-66386 St.Ingbert erklären in alleiniger Verantwortung, dass das Produkt Druckluft-Blechschere den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien Maschinenrichtlinie 98/37/EC und deren Änderungen festgelegt sind. Für die Konformitätsbewegung wurden folgende harmonisierte Normen herangezogen: EN792-7-11: 2000 St.Ingbert, Juni, 2009...
