FRAM LILLI Montage- Und Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für FRAM LILLI
Inhaltszusammenfassung für FRAM LILLI

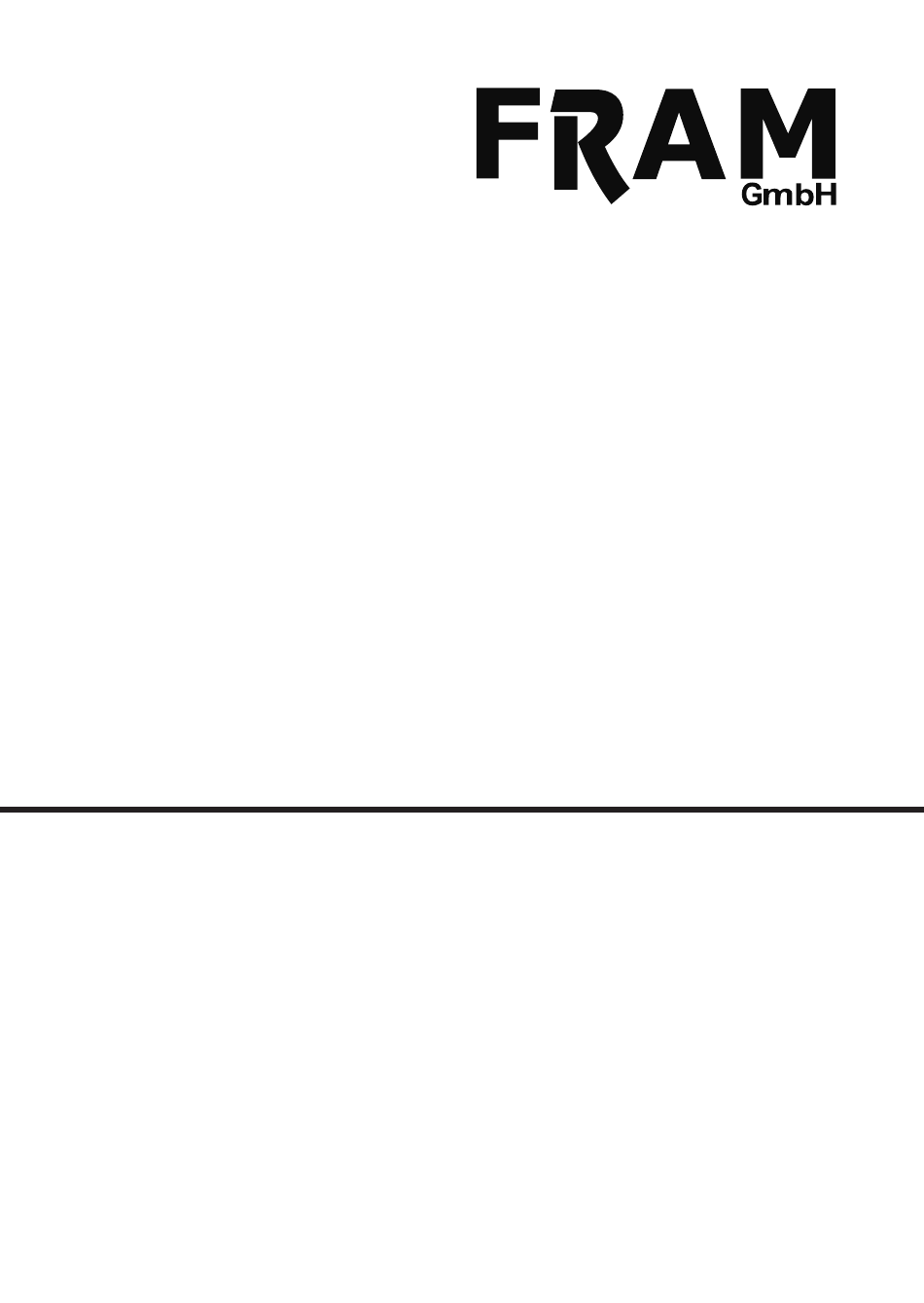

- Seite 1 HOLZBEHEIZTE FREISTEHENDE RAUMHEIZER Montage- und Bedienungsanleitung (DE)
- Seite 3 !!! Wichtig Der wichtigste Punkt im Handbuch / in der Garantie des Herstellers ist die korrekte Ver- wendung des Kaminofens - seine Beladung. Holzqualität - Holz von Laubbäumen mit einem maximalen Feuchtigkeitsgehalt von 16% (+/-) 4% Kamine / Öfen haben Energieverbrauchswerte, d. H. Die Menge an Brennstoff (Holz) wäh- rend des Betriebs.
-
Seite 4: Einleitung
Sie bitte sorgfältig alle Kapitel in dieser Bedienungsanleitung. Weitere Informa- tionen finden Sie unter der Internetadresse www.fram-gmbh.de FRAM GmbH ist ein bekannter und geschätzter Hersteller von Heizgeräten auf dem europäischen Markt. Unsere Produkte werden in Anlehnung an strenge Normen hergestellt. Jeder von der Firma hergestellte Ka- mineinsatz unterliegt der Qualitätskontrolle in der Fabrik, wobei er strengen Sicherheitsprüfungen unterzogen... -
Seite 5: Empfohlene Brennstoffe
Land geltenden Vorschriften erfüllt werden. VERWENDUNG Die freistehenden Öfen der Firma FRAM GmbH werden als Dauerbrandfeuerungen mit manueller Brennstoff- zufuhr eingestuft, die mit dem Gebäude nur mit einem Verbinder verbunden ist, durch den die Abgase außer- halb des Gebäudes abgeführt werden und die mit einer schließbaren Feuertür ausgestattet sind. Sie sind für die Verbrennung von Laubholz wie Hainbuche, Eiche, Buche, Akazie, Ulme, Ahorn, Birke, mit einer Feuchtigkeit <20% (zulässig sind auch Holzbriketts) bestimmt. -
Seite 6: Nicht Zulässige Brennstoffe
Nicht zulässige Brennstoffe In dem Kaminofen dürfen nicht verbrannt werden: Mineralien (z.B. Kohle, Tropenholz (z.B. Mahagoniholz)), chemische Produkte oder Flüssigkeiten, wie Öl, Alkohol, Benzol, Naphthalin, Laminate, imprägnierte oder ge- presste Holzstücke mit Bindemitteln, Abfälle. Wenn ein anderer Brennstoff zulässig ist, wird diese Information auf dem Typenschild angegeben. -
Seite 7: Lüftung In Einem Raum, In Dem Der Ofen Installiert Wird
Eine Alternative ist auch ein spezieller Aufsatz auf den Schornstein, der die Zugkraft reguliert. Die Prüfung der Schornsteinleitung muss durch einen Schornsteinfegermeister durchgeführt werden und die eventuellen Änderungen dürfen nur von einer berechtigten Firma ausgeführt werden, so dass die Anforderungen erfüllt werden. - Seite 8 Bei allen Arbeiten im Zusammenhang mit dem Betrieb und der Bedienung des Ofens ist zu beachten, dass seine Stahlelemente eine hohe Temperatur aufweisen können. Für die Bedienung des Ofens sollen deshalb Schutz- handschuhe verwendet werden. Während des Betriebs und der Nutzung des Ofens müssen die Regeln einge- halten werden, welche die grundlegenden Sicherheitsbedingungen erfüllen: Wand Mindestabstand...
-
Seite 9: Betrieb Des Ofens
Zuluft von außen - Anschlussmethode Abb. 3 Die Zuluft in die Verbrennungskammer kann vom Raum oder von außen erfolgen. Der Ofen hat einen ein- gebauten Lufteinlass von außen - Ansaugstutzen fi 100 mm. Die Einstellung der Primärluft erfolgt unter dem Rost durch einen Mechanismus (Regler), der unterhalb der Tür des Kaminofens angebracht ist. -
Seite 10: Vorbereitung Des Ofens Und Der Feuerung
2. VORBEREITUNG DES OFENS UND DER FEUERUNG - Alle Lüftungsklappen im Kamin öffnen - Größere Holzscheite abwechselnd auf dem Boden der Feuerung stapeln - An der Spitze der dicken Holzscheite eine Schicht von kleinen Spaltholz (nicht mehr als 3 Schichten) legen. Das Spätholz lose legen, um einen freien Luftstrom zu gewährleisten - Auf der oberen Schicht des Spaltholzes den Feueranzünder legen Abb. -
Seite 11: Wartung Der Schornsteinleitung
WARTUNG DER FREISTEHENDEN RAUMHEIZER Wartung des Ofens Die Wartung des Ofens und der Rauchgasleitungen beruht auf Einhaltung folgender Richtlinien. Zu den perio- dischen oder geplanten Wartungsarbeiten des Ofens gehören: Beseitigung der Asche, Reinigung der vorderen Glasscheibe, Reinigung der Verbrennungskammer, Reinigung der Schornsteinleitung. WARTUNG DER SCHORNSTEINLEITUNG Grundlage für den korrekten und sicheren Betrieb des Ofens ist ein ordnungsgemäß... -
Seite 12: Ersatzteile
licher sichtbar sind, besonders bei hellen Farben, dies kann auch zum Brechen der Fugen führen. Es ist ver- boten, abrasive Materialien, welche die Kacheloberfläche zerkratzen können, sowie Ätzmittel zu verwenden. Achtung! Alle Wartungsarbeiten können nur dann durchgeführt werden, wenn das Gerät abgekühlt ist. ERSATZTEILE Wenn nach einigen Jahren der Nutzung einige Teile ausgetauscht werden müssen, wenden Sie sich bitte an den Verkäufer oder einen Vertreter unseres Unternehmens. -
Seite 13: Beschreibung Und Aufbau Des Geräts
• das korrekte Schließen der Tür überprüfen; • die Feuerwehr benachrichtigen. Die Herstellerfirma FRAM GmbH haftet nicht für Schäden, die infolge von Änderungen am Gerät und jeglicher Änderungen sonstiger Anlagen durch den Benutzer entstehen. Um die Qualität ihrer Produkte ständig zu ver- bessern, behält sich die Firma FRAM GmbH das Recht vor, die Geräte ohne Rücksprache zu ändern. - Seite 14 TYPENREIHE LUISA Die Typenreihe LUISA von freistehenden Raumheizern wurde für Ihre Bequemlichkeit und Ihren Komfort bei Einhaltung höchster Sicherheits- und Qualitätsstandards entwickelt und verbindet außergewöhnliche Ele- ganz und Ästhetik. Alle zusätzlichen und nützlichen Informationen, darunter technische Daten, Schema der Luftzirkulation im In- neren des Kaminofens, Schema des Austausches der Glasscheibe, Schema der Abnahme und des Austausches der Tür und der Auskleidung Termotec finden Sie am Ende der Bedienungsanleitung.
- Seite 15 Typ LILLI: Bemaßte Darstellung Abmessung LILLI 1057 Abb. 5...
- Seite 16 Typ LILLI: Glas-Ersatz Abb. 6 Typ LILLI: Tür-Ersatz Abb. 7...
- Seite 17 Abb. 8 Abb. 9...
- Seite 18 Abb. 10 Abb. 11...
- Seite 19 Darstellung für die Demontage und den Austausch der Schallwand und der Termotec-Auskleidung bei Typ LILLI: Abb. 12 Reihenfolge bei Entfernung Reihenfolge beim Einsetzen der Termotec-Elemente der Termotec-Elemente Abb. 13...
- Seite 20 Typ LUISA: Bemaßte Darstellung Abb. 14 Abmessung LUISA...
- Seite 21 Typ LUISA: Glas-Ersatz Abb. 15 Typ LUISA: Tür-Ersatz Abb. 16...
- Seite 22 Abb. 17 Abb. 18...
- Seite 23 Abb. 19 Abb. 20...
- Seite 24 Typ LUISA: Termotec Austausch Reihenfolge bei Entfernung Reihenfolge bei Einfügung von Termotec-Elementen von Termotec-Elementen Abb. 21...
- Seite 25 Technische Daten STEFANIE MARIE LUISA LILLI CHRISTINE FLORENCE Energieeffizienzklasse Nennwärmeleistung kW Leistungsbereich kW 4,2 - 7,8 4,2 - 7,8 4,2 - 7,8 4,2 - 7,8 4,2 - 7,8 3,8 - 7,2 Wirkungsgrad % 78,1 78,5 78,2 CO-Emission (13 % O...
-
Seite 26: Verkäufer
VERKÄUFER Name: Datum , Stempel und Unter- schrift des Verkäufers: Anschrift: Tel./Fax Verkaufsdatum: ZUSAMMENFASSUNG Der Kaminofen ist gemäß den baurechtlichen Vorgaben, nationa- Datum und leserliche Unter- len Vorschriften und Regeln von einem qualifizierten Installateur schrift des Käufers: installiert worden. Die Vorgaben aus der Betriebsanleitung sind von einem fachlich geschulten und anerkannten Handwerker be- achtet und angewendet worden. -
Seite 27: Verzeichnis Der Inspektionen Der Rauchleitung
VERZEICHNIS DER INSPEKTIONEN DER RAUCHLEITUNG Datum, Unterschrift und Stempel Inspektion bei Installation des Ofens des Schornsteinfegermeisters Datum, Unterschrift und Stempel Inspektion bei Installation des Ofens des Schornsteinfegermeisters Datum, Unterschrift und Stempel Inspektion bei Installation des Ofens des Schornsteinfegermeisters Datum, Unterschrift und Stempel Inspektion bei Installation des Ofens des Schornsteinfegermeisters Datum, Unterschrift und Stempel... - Seite 28 FRAM GmbH Industriestraße 12/22 49324 Melle www.fram-gmbh.de...
