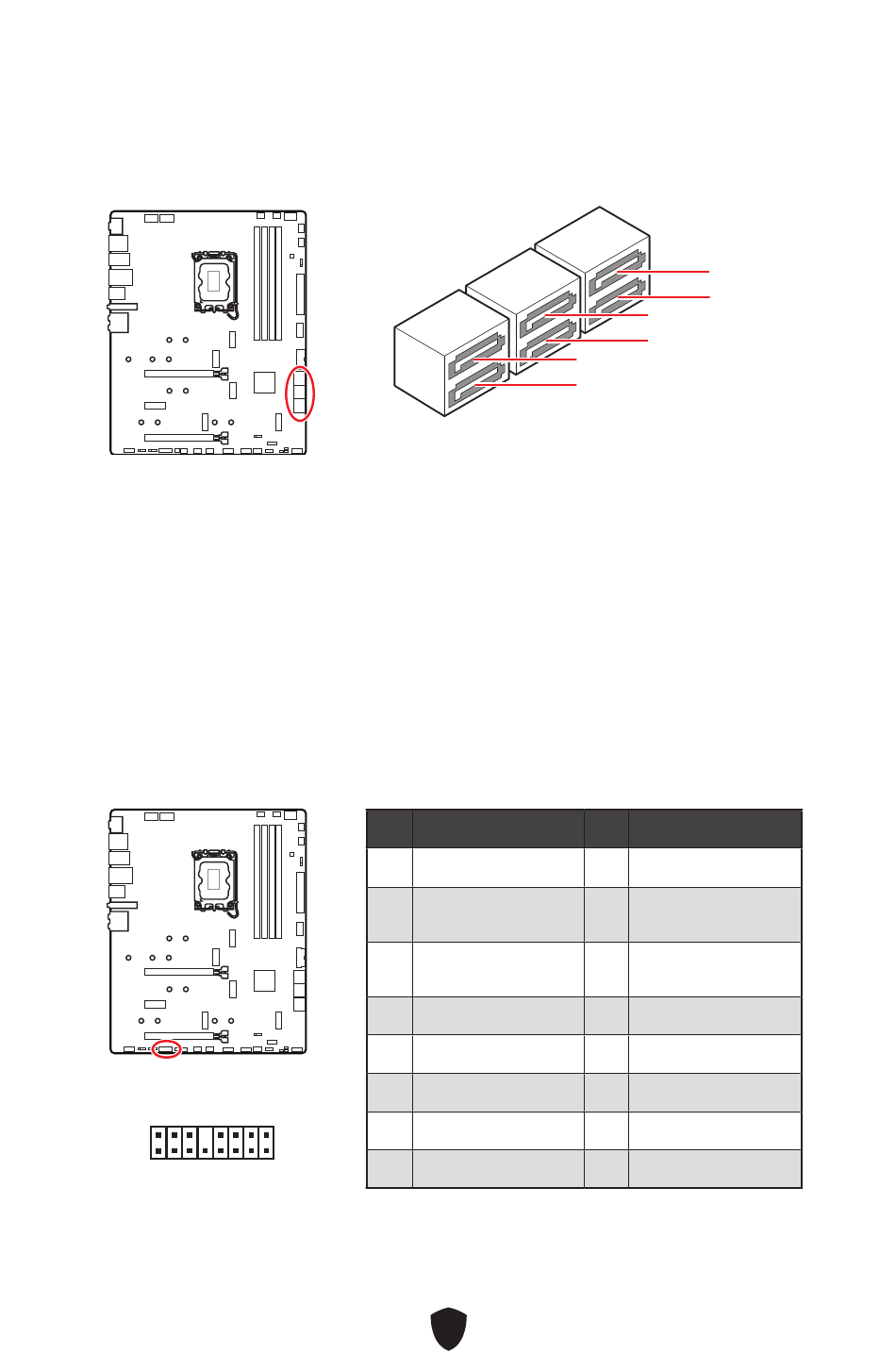

SATA5~8 & SATA_A1~A2: SATA 6Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.
⚠
Wichtig
Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die
∙
Folge sein.
∙ SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
flachen Stecker auf dem Motherboard einstecken.
JTBT1: Anschluss für Thunderbolt-Erweiterungskarte
Mit diesem Anschluss können Sie eine Ein-/Ausgang der Thunderbolt-
Erweiterungskarte anschließen.
2 16
15
1
Pin Signalname
1 TBT_FORCE_PWR
TBT_CIO_PLUG_
3
EVENT#
5 SLP_S3#_TBT
7 SLP_S5#_TBT
9 Ground
11 DG_PEWAKE#
13 TBT_RTD3_PWR_EN
15 TBT_CARD_DET_R#
38
SATA6
SATA5
SATA8
SATA7
SATA_A2
SATA_A1
Pin Signalname
2 TBT_S0IX_ENTRY_REQ
4 TBT_S0IX_ENTRY_ACK
TBT_PSON_
6
OVERRIDE_N
8 No Pin
10 SMBCLK_VSB
12 SMBDATA_VSB
14 Ground
16 PD_IRQ#
