ANHANG:
Aufstellhinweise, Lieferumfang /
Stückliste und Technische Daten

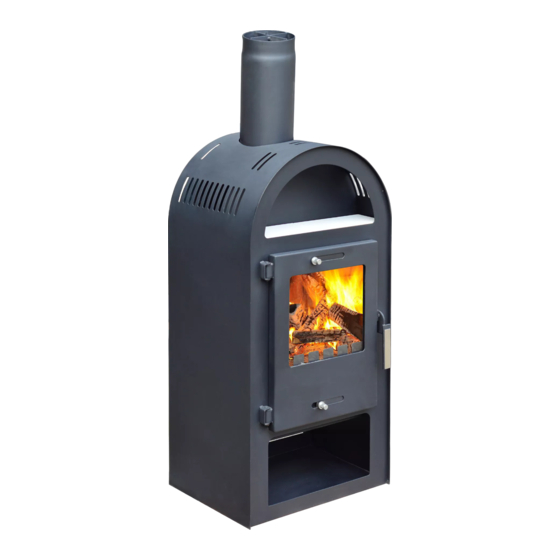

Kaminofen „Magna 3.0"
Artikelnummer: 104500
UNI-1963 3.0
"Dieses Produkt eignet sich nicht als Hauptheizgerät"
Wichtiger Hinweis:
Um die hohe Effizienz des Kaminofens UNI-1963 3.0 zu gewährleisten,
darf
er
nur
unter
Verwendung
der
mitgelieferten,
vertikalen
Verlängerung des Abgasstutzens (Turbulator) installiert werden.
Die Bedienungsanleitung muss beachtet werden. Weiterhin sind sämtliche, die Aufstellung und
den Betrieb von Kaminöfen betreffenden nationalen Vorschriften und Normen, wie z.B. die
Bauordnung der einzelnen Bundesländer, die Feuerungsverordnung (FeuVO), DINV18160 Teil
1 und 2 für Schornsteine, EN 1856-2, EN 15287, EN 13384 für Schornsteinberechnung und EN
13240 für Kaminöfen, sowie örtliche Vorschriften zu beachten und zu erfüllen.
STAND 25.04.2022
1
Verwandte Anleitungen für Accente Magna 3.0
Inhaltszusammenfassung für Accente Magna 3.0
- Seite 1 ANHANG: Aufstellhinweise, Lieferumfang / Stückliste und Technische Daten Kaminofen „Magna 3.0“ Artikelnummer: 104500 UNI-1963 3.0 “Dieses Produkt eignet sich nicht als Hauptheizgerät” Wichtiger Hinweis: Um die hohe Effizienz des Kaminofens UNI-1963 3.0 zu gewährleisten, darf unter Verwendung mitgelieferten, vertikalen Verlängerung des Abgasstutzens (Turbulator) installiert werden.
-
Seite 2: Einstellungen Bei Nennwärmeleistung
Lieferumfang / Stückliste: Zum Lieferumfang zählen: 1. Kaminofen Magna 3.0 2. 350 mm Verlängerung des Abgasstutzens mit Turbulator 3. 1x „Kalte Hand“ 4. Allgemeine Bedienungsanleitung (BDA) 5. Technische Daten und Aufstellanleitung Einstellungen bei Nennwärmeleistung: Brennstoff Betriebsart Primärluftschieber Sekundärluftschieber unten an der Tür oben an der Tür... -
Seite 3: Vorgeschriebene Mindestabstände Zu Brennbaren Materielien
Vorgeschriebene Mindestabstände zu brennbaren Materielien: Gemessen von... Mindestabstand in cm der Geräterückseite 40 cm den Seiten des Gerätes 60 cm der Vorderseite (Strahlungsbereich der 90 cm Sichtscheibe) Vorgeschriebene Mindestabstände zu angrenzenden Wänden, oder sonstigen Hitze reflektierenden Installationen am Aufstellort. Die Abstände sind insbesondere bei einer Montage des Kaminofens in einer Nische oder Ecke zu berücksichtigen. - Seite 4 Montage des Türgriffs Anordnung der Keramikplatten im Feuerraum STAND 25.04.2022...
-
Seite 5: Ersatzteil Bezeichnung
Verfügbare Ersatzteil Liste Nr. auf der Art.-Nr. Ersatzteil Bezeichnung Zeichnung 1 & 14 Metall Zugumlenkung (Umlenkplatte) S-UML-1963456 S-CER-1963456-SIDE Seitliche Keramikplatten (4 Stk.) S-CER-1963456-BACK Hintere Keramikplatten (3 Stk.) Untere Keramikplatten (6 Stk.) S-CER-SET-1963456-BOT Vermikulite-Brennraumverkleidung komplett S-VER-SET-1963456 S-GL-196356 Glasscheibe S-TC-1963 Keramik Teefach Einlagen Set (2 Stk.) S-D-1963 Türrahmen schwarz S-DH-10668... - Seite 6 Reinigung Die richtige Wartung und Reinigung des Kaminofens garantierten dessen zuverlässige Funktion und dessen gutes Aussehen. Die Abgasrohre und der Innenraum des Kaminofens müssen mindestens einmal jährlich gereinigt werden, insbesondere die Rauchgasumlenkplatten oben in der Brennkammer müssen einmal im Jahr entfernt, und mit einem harten Besen, oder ähnlichem beidseitig gereinigt werden.
- Seite 7 22549 Hamburg Leistungserklärung gem. EU-Verordnung (EU) 574/2014: 03-2022 EN 13240:2001/A2:2004/AC:2007 Benannte Prüfstelle Nr. : NB 1721 Verwendungszweck: Raumheizung für feste Brennstoffe in Gebäuden (Zeitbrandfeuerstätte) für den geschlossenen Betrieb Name: Kaminofen MAGNA 3.0 Artikelnummer : 104500 (UNI-1963 3.0) Fertigungsnummer:....Brandsicherheit erfüllt...
- Seite 8 STAND 25.04.2022...
- Seite 9 Accente International GmbH Brandstücken 21 D-22549 Hamburg Technische Parameter für Einzelraumheizgeräte für feste Brennstoffe gemäß deligierte Verordnung (EU) 2015/1186 zur Ergänzung der Richtlinie 2010/30/EU MAGNA 3.0 Modellkennung(en) (UNI-1963 3.0) Harmonisierte technische Spezifikationen EN13240:2001/A2:2004/AC:2007 indirekte Heizfunktion nein Direkte Wärmeleistung in kW...
- Seite 10 Accente International GmbH Brandstücken 21 D-22549 Hamburg Erforderliche Angaben zu Festbrennstoff-Einzelraumheizgeräten gemäß Verordnung (EU) 2015/1185 zur Durchführung der Richtlinie 2009/125/EG MAGNA 3.0 Modellkennung(en) (UNI-1963 3.0) Harmonisierte technische Spezifikationen und EN13240:2001/A2:2004/AC:2007 Normen Verordnung(EU) 305/2011 indirekte Heizfunktion nein Direkte Wärmeleistung in kW Raumheizungs-Emissionen bei Nennwärmeleistung...
- Seite 11 Hilfsstromverbrauch / Auxiliary electricity Art der Wärmeleistung / Raumtemperaturkontrolle / consumption {F4} Type of heat output/room temperature control {F2} Einstufige Wärmeleistung, keine Nennwärmeleistung / JA / Raumtemperaturkontrolle {0%) / single stage At nominal heat output heat output, no room temperature control zwei oder mehr...
- Seite 12 Technische Daten Kaminofen- Heiz- Bauart Rauchrohr- Höhe Breite Tiefe Gewicht Anschlusshöhe Daten fϋr den Schornsteinfegermeister zur Berechnung des Modell Leistung Durch- Ofens Schornsteines Messer Bestimmung Rauchrohranschlu Abgasmassen- Abgastempe- Mindest sses (Unterkante Kaminofen Magna Strom ratur Abgasförderdruck Rauchrohrstutzen) in °C in kW in mm in mm in mm...
