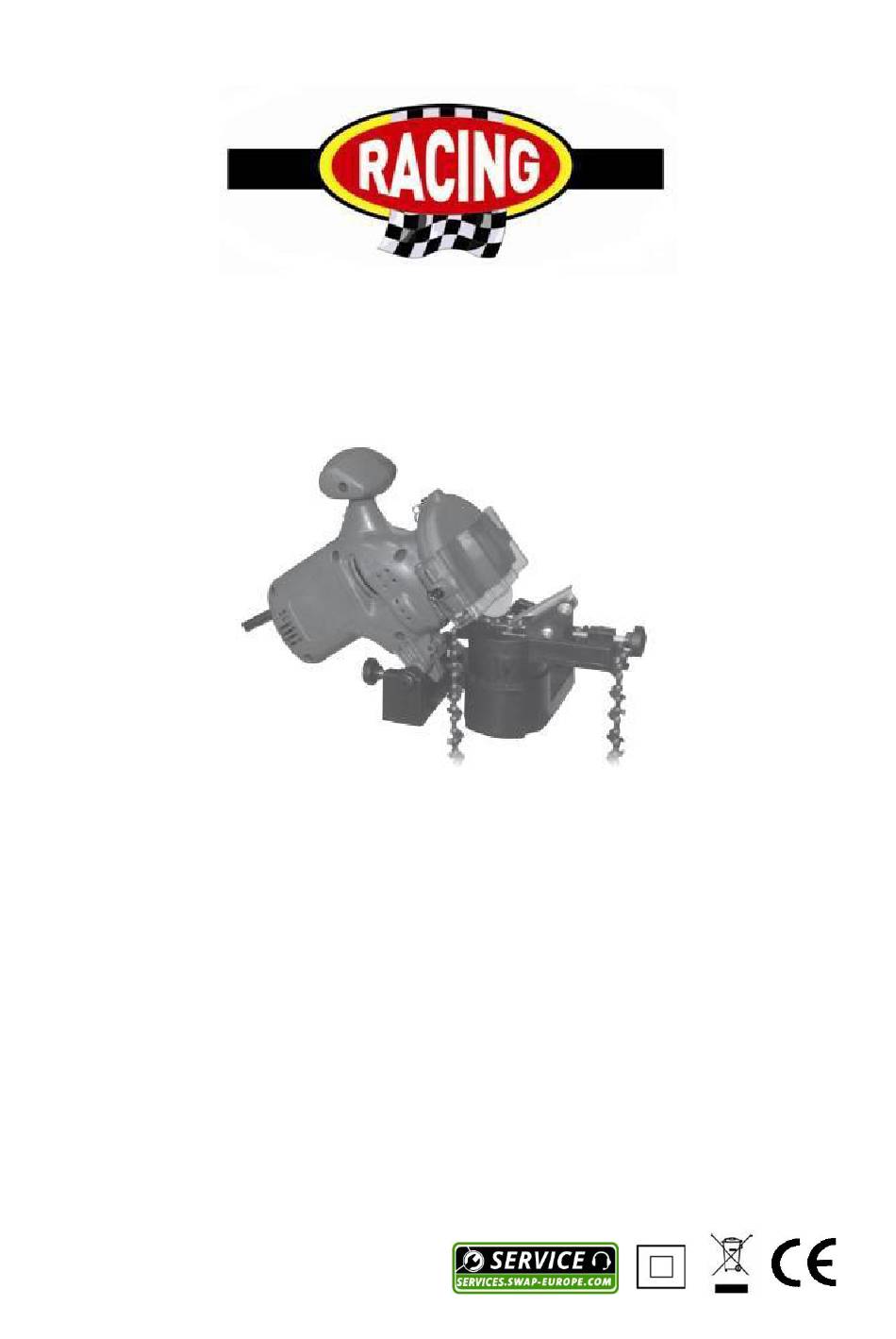

- Seite 1 ORIGINALANLEITUNG KETTENSCHÄRFER RAC220ES-1 LESEN SIE DIESE ANLEITUNG, BEVOR SIE DAS WERKZEUG BENUTZEN RACING 32, rue Aristide Bergès - ZI 31270 Cugnaux - Frankreich...
-
Seite 2: Sicherheitshinweise
1. SICHERHEITSHINWEISE Besondere Sicherheitshinweise für das Anspitzgerät WARNUNG! Bei der Verwendung von Elektrowerkzeugen sollten immer die grundlegenden Sicherheitsvorkehrungen beachtet werden, um die Gefahr von Bränden, Stromschlägen und Verletzungen zu verringern. Lesen Sie diese Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie diese Anleitung auf. - Seite 3 Überprüfen Sie die Werkzeugkabel regelmäßig und lassen Sie sie bei Beschädigung von einer autorisierten Werkstatt reparieren. Überprüfen Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. 15.
- Seite 4 16. Einstellschlüssel und Schraubenschlüssel entfernen Gewöhnen Sie sich an, vor dem Einschalten zu überprüfen, ob Schlüssel und Einstellschlüssel aus dem Werkzeug entfernt wurden. 17. Unbeabsichtigtes Starten vermeiden Vergewissern Sie sich, dass der Schalter beim Einstecken in der Position "Aus" steht. 18.
- Seite 5 • Überlasten Sie das Werkzeug nicht. • Achten Sie bei der Benutzung darauf, dass Ihre Füße immer fest auf dem Boden stehen und Sie ein gutes Gleichgewicht haben. • Achten Sie darauf, den Netzstecker zu ziehen, wenn Sie das Gerät nicht benutzen. •...
- Seite 6 • Benutzen Sie das Gerät nicht, wenn Sie sich nicht in einer geeigneten körperlichen Verfassung befinden. Verwenden Sie die Maschine nicht, wenn Sie müde sind, unter Alkohol- oder Drogeneinfluss stehen oder krank sind. • Ziehen Sie den Stecker nicht durch Ziehen am Netzkabel ab. Halten Sie das Stromversorgungskabel von Wärmequellen, Öl und scharfen Gegenständen fern.
- Seite 7 Verbleibende Risiken Auch bei vorschriftsmäßiger Verwendung des Werkzeugs lassen sich nicht alle Restrisikofaktoren ausschließen. Folgende Gefährdungen können im Zusammenhang mit der Konstruktion und Ausführung des Werkzeugs auftreten Schädigung der Lunge, wenn keine wirksame Staubmaske getragen wird. Schädigung des Gehörs, wenn kein wirksamer Gehörschutz getragen wird. Gesundheitsschäden aufgrund von Vibrationsemissionen, wenn das Elektrowerkzeug über einen längeren Zeitraum verwendet wird oder nicht angemessen gehandhabt und gewartet wird.
-
Seite 8: Ihr Produkt
2. IHR PRODUKT a. Beschreibung 1. ON/OFF-Schalter 2. Handgriff 3. Rad schärfen Gabelzange 5. Fuhrmann des Schutzes 6. Abdeckung des Schutzwagens 7. Führungskette 8. Feststellschraube der Kette 9. Einstellschraube für die Kettenposition 10. Winkelskala 11. Tiefe Abutment 12. Befestigungslöcher 13. Kettenbefestigung Das Werkzeug wird mit Schraubenschlüsseln, Plattenschlüssel und Schraubendreher geliefert. - Seite 9 b. Technische Daten Nennleistungsaufnahme (W) 220 W Nennspannung (V) 230 V˜ Nennfrequenz (Hz) 50Hz Masse der Maschine (kg) 1,65 kg Schallleistungspegel LWA in dB(A）) Lwa: 91,7 dB(A) K=3 dB(A) Schalldruckpegel in dB(A) Lpa: 78,7 dB(A) K=3 dB(A) Vibration Gesamtwert 2,753m/s² K: 1,5m/s² Schutz der Klasse Klasse II Tragen Sie beim Betrieb des Elektrowerkzeugs einen Gehörschutz.
- Seite 10 MONTAGE Setzen Sie den Schwenktisch in den Schleifsockel (1) ein. Schrauben Sie ihn mit der mitgelieferten Mutter (2) fest. - Befestigen Sie den Schleifsockel mit zwei Schrauben auf einer geeigneten Bank (die Schrauben sind nicht im Lieferumfang enthalten). Bringen Sie die Abdeckung der Schutzvorrichtung an der Vorrichtung an und verschrauben Sie sie mit den beiden mitgelieferten Schrauben.
- Seite 11 4. VERWENDEN Einbau einer Kette Schrauben Sie die Befestigungsschraube heraus. Legen Sie die Kette in die Führungsschiene ein, die scharfen Kanten müssen zum Schleifrad gerichtet sein. Kippen Sie die Schnapp-Kupplung, ziehen Sie die Kette nach hinten, bis die Zähne der Kette an die Schnapp-Kupplung stoßen.
- Seite 12 Anpassung der Schnapp-Kupplung Bewegen Sie den Schleifkopf nach unten. Bringen Sie die geschärften Zähne mit der Einstellschraube in Richtung der Schleifscheibe, bis die Zähne an der Scheibe anliegen. Befestigen Sie das Kettenglied mit der Befestigungsschraube. Stellen Sie den Tiefenanschlag mit der Stellschraube so ein, dass das Rad die Zähne berührt.
-
Seite 13: Wartung Und Lagerung
5. WARTUNG UND LAGERUNG a. Wartung Eine regelmäßige Wartung ist für eine optimale Leistung, einen sicheren Betrieb und eine lange Lebensdauer der Maschine unerlässlich. Ziehen Sie den Stecker ab, bevor Sie Einstellungen, Wartungen oder Instandhaltungsarbeiten durchführen. Nehmen Sie keine Änderungen an der elektrischen Anlage der Maschine vor. Führen Sie niemals Wartungsarbeiten bei laufendem Motor durch. -
Seite 14: Entsorgung
c.0Speicherung Nach dem Gebrauch und der Reinigung bewahren Sie das Gerät bitte auf. Bewahren Sie das Gerät an einem sauberen, trockenen Ort auf, vorzugsweise in seiner Schachtel. Das Gerät muss außerhalb der Reichweite von Kindern und Haustieren aufbewahrt werden. Vermeiden Sie es, das Gerät direktem Sonnenlicht auszusetzen. 6. -
Seite 15: Konformitätserklärung
7. KONFORMITÄTSERKLÄRUNG RACING ZI, 32, rue Aristide Bergès - 31270 Cugnaux - Frankreich Erklärt, dass die Maschine KETTENSCHÄRFGE RÄT RAC220ES-1 Seriennummer: 20200335944- 20200336447 Sind konform mit den geltenden EU- Richtlinien Richtlinie Maschine 2006/42/EG Richtlinie EMC 2014/30/EU ROHS-Richtlinie (EU)2015/863 zur Änderung der Richtlinie...
