EMH mMe4.0 Bedienungsanleitung
Stromzähler
Verwandte Anleitungen für EMH mMe4.0
Inhaltszusammenfassung für EMH mMe4.0

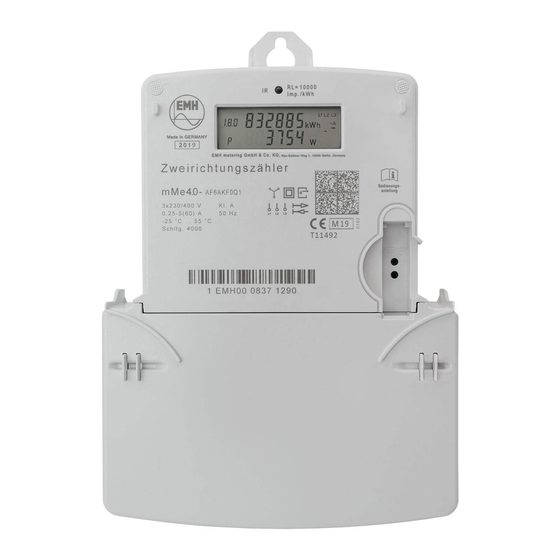

- Seite 1 Bedienungsanleitung für Ihren neuen Stromzähler Typ EMH mMe4.0 Zweirichtungszähler und Bezugszähler Displayanzeige Inhalt siehe unten Variante Bezugszähler Zweirichtungszähler Optische Taste zur Bedienung der Eigentumsnummer Menüs usw. Gehäuseunterteil Anschlussklemmen Version 1.1 / 06.09.2022...
-
Seite 2: Bedeutung Der Obis Kennzahlen
LCD Display Anzeige 1 Anzeige der OBIS- Kennziffer 1.8.0 = Energie Bezug (bei Bezugszähler nur 1.8.0) 2.8.0 = Energie Lieferung 2 Zählerstand kWh 3 Einheit des angezeigten Wertes 4 Anzeige der drei Leiterspannungen (Phasenanzeige) 5 Anzeige der Energieflussrichtung (-> Kunde bezieht Energie vom EVU) 6 Balkenanzeige simuliert eine sich drehende Zähler Läuferscheibe (Animierte Balken) 7 Einheit des angezeigten Wertes 8 Aktuelle Leistung... -
Seite 3: Funktion Und Bedienung
Funktion und Bedienung Zur Bedienung der Menüführung verfügt Ihr Zähler über eine optische Taste. (Siehe Bild Seite 1) Mit Hilfe einer Lichtquelle (Taschenlampe) können Zusatzfunktionen des Zählers über die optische Taste aktiviert werden. Wie Sie dabei vorgehen wird nachfolgend im Beispiel mit der Verwendung einer Taschenlampe beschrieben. -
Seite 4: Infozeile (Zusätzliche Verbrauchsinformationen)
Infozeile (Zusätzliche Verbrauchsinformationen) Durch wiederholtes Anleuchten des optischen Tasters können Sie nun folgende Funktionen aufrufen: aktuelle Leistung in W Verbrauch seit letzter Nullstellung, getrennt nach Bezug/Lieferung Historische Werte Verbrauch innerhalb der letzten 24 Stunden, getrennt nach Bezug/Lieferung Verbrauch innerhalb der letzten 7 Tage, getrennt nach Bezug/Lieferung Verbrauch innerhalb der letzten 30 Tage, getrennt nach Bezug/Lieferung 365d Verbrauch innerhalb der letzten 365 Tage, getrennt nach Bezug/Lieferung InF on / InF off... - Seite 5 Version 1.1 / 06.09.2022...
- Seite 6 Version 1.1 / 06.09.2022...
