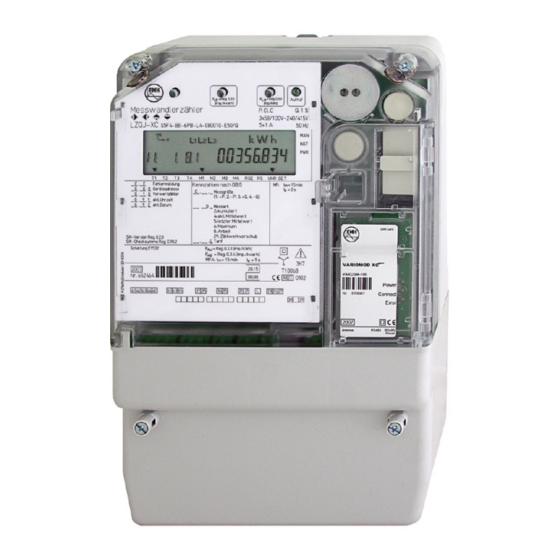

Bedienungsanleitung für die Ablesung der Zählerstände am „intelligenten Zähler“ EMH LZQJ-XC im Zuge des Forschungsprojektes „Netz der Zukunft“ Ihr persönlicher Service: T 0180 – 2 18 20 15* F 0180 – 2 18 20 16 projekt_ndz@eon-bayern.com www.eon-bayern.com/netz-der-zukunft *dt. Festnetz: 6 ct je Anruf / Fax Mobilfunk: max.
Seite 2
Möglichkeit 1: (direktes Ablesen der durchlaufenden Anzeige) Das Display des Zählers zeigt den jeweiligen aktuellen Stand einiger fest vordefinierter Anzeigewerte in einem ständigen Durchlauf an. Der automatische Wechsel zum nachfolgenden Anzeigewert erfolgt nach etwa 10 Sekunden. Bei den relevanten Anzeigebereichen im Display handelt es sich um die EDIS-Kennzahl (1), den zugeordneten Stand des Zählerwerks (2) und der Einheit (3).
Seite 3
Möglichkeit 2: (manuelles Ablesen) Vorteil dieser Möglichkeit ist die explizite Anwahl der einzelnen Kennzahlen und deren Anzeigewert. Eine Wartezeit wie beim Ablesen der automatisch durchlaufenden Anzeige tritt nicht auf. Aufruftaste Drücken der Aufruftaste: Betätigung Dauer Wirkung kürzer als 2 sec. gedrückt halten Aufruf des nachfolgenden Menüpunktes kurz bzw.
Seite 4
Bei den relevanten Anzeigebereichen im Display handelt es sich um die EDIS-Kennzahl (1), den zugeordneten Stand des Zählerwerks (2) und der Einheit (3). Für die Ermittlung des Zählerstandes notieren Sie sich bitte die Einzelzählerstände der nachfolgenden Kennwerte: EDIS-Kennzahl 1.8.1 __________________ 356,834 kWh Eintarif-Zähler 1.8.2...
Seite 5
Ermittlungkarten (für Ihre persönlichen Unterlagen): Es handelt sich nicht um eine Ablesekarte. Die Abfrage der Zählerstände erfolgt per Zählerfernauslesung. Eine Zusendung der Ermittlungskarte an die E.ON Bayern AG ist nicht notwendig. Für die Ermittlung des Zählerstandes notieren Sie sich bitte die Einzelzählerstände der nachfolgenden Kennwerte: EDIS-Kennzahl 1.8.1...
Nutzung als Messgerät: Der Zähler bietet die Möglichkeit die aktuellen Werte von Strom, Spannung, Leistung, etc. anzuzeigen. Aufruftaste Drücken der Aufruftaste: Betätigung Dauer Wirkung kürzer als 2 sec. gedrückt halten Aufruf des nachfolgenden Menüpunktes kurz bzw. der nachfolgenden Displayanzeige zwischen 2 sec. und 5 sec. gedrückt Bestätigen bzw.
Seite 7
Übersichtstabelle: Kennzahlen und Messgrößen in der Serviceanzeige Anzeige Bedeutung EDIS – Kennzahl 21.25 Leistung P Phase 1 Wirkleistung 41.25 Leistung P Phase 2 Wirkleistung 61.25 Leistung P Phase 3 Wirkleistung 1.25 Leistung P Summe Wirkleistung 23.25 Leistung Q Phase 1 Blindleistung 43.25 Leistung Q Phase 2...
Seite 8
