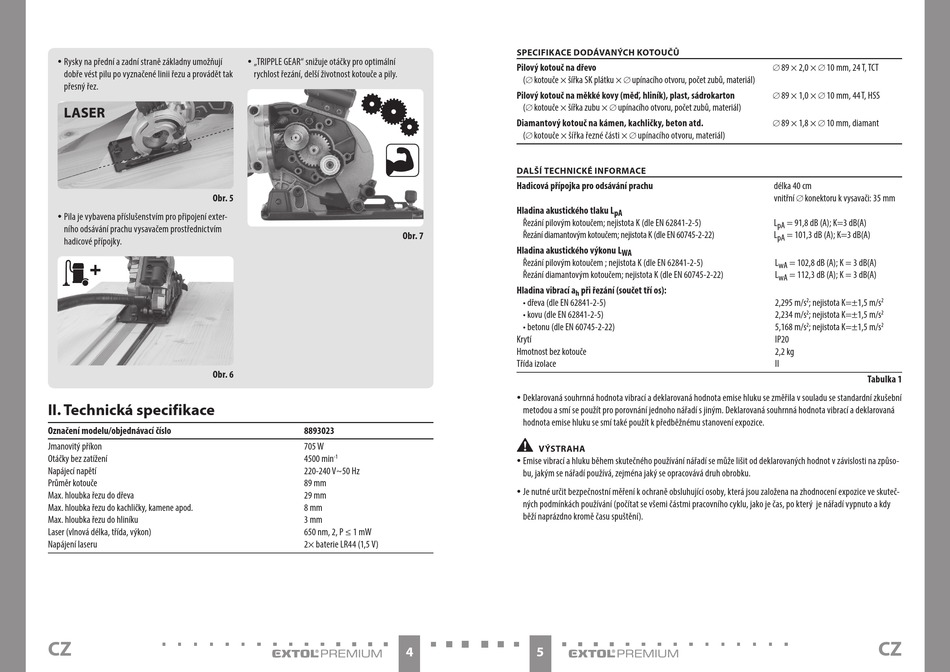

y Rysky na přední a zadní straně základny umožňují
dobře vést pilu po vyznačené linii řezu a provádět tak
přesný řez.
Obr. 5
y Pila je vybavena příslušenstvím pro připojení exter-
ního odsávání prachu vysavačem prostřednictvím
hadicové přípojky.
Obr. 6
II. Technická specifikace
Označení modelu/objednávací číslo
Jmanovitý příkon
Otáčky bez zatížení
Napájecí napětí
Průměr kotouče
Max. hloubka řezu do dřeva
Max. hloubka řezu do kachličky, kamene apod.
Max. hloubka řezu do hliníku
Laser (vlnová délka, třída, výkon)
Napájení laseru
CZ
y „TRIPPLE GEAR" snižuje otáčky pro optimální
rychlost řezání, delší životnost kotouče a pily.
Obr. 7
8893023
705 W
4500 min
-1
220-240 V~50 Hz
89 mm
29 mm
8 mm
3 mm
650 nm, 2, P ≤ 1 mW
2× baterie LR44 (1,5 V)
4
SPECIFIKACE DODÁVANÝCH KOTOUČŮ
Pilový kotouč na dřevo
(
kotouče × šířka SK plátku ×
upínacího otvoru, počet zubů, materiál)
∅
∅
Pilový kotouč na měkké kovy (měď, hliník), plast, sádrokarton
(
∅
kotouče × šířka zubu ×
∅
upínacího otvoru, počet zubů, materiál)
Diamantový kotouč na kámen, kachličky, beton atd.
(
∅
kotouče × šířka řezné části ×
∅
upínacího otvoru, materiál)
DALŠÍ TECHNICKÉ INFORMACE
Hadicová přípojka pro odsávání prachu
Hladina akustického tlaku L
pA
Řezání pilovým kotoučem; nejistota K (dle EN 62841-2-5)
Řezání diamantovým kotoučem; nejistota K (dle EN 60745-2-22)
Hladina akustického výkonu L
WA
Řezání pilovým kotoučem ; nejistota K (dle EN 62841-2-5)
Řezání diamantovým kotoučem; nejistota K (dle EN 60745-2-22)
Hladina vibrací a
při řezání (součet tří os):
h
• dřeva (dle EN 62841-2-5)
• kovu (dle EN 62841-2-5)
• betonu (dle EN 60745-2-22)
Krytí
Hmotnost bez kotouče
Třída izolace
y Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise hluku se změřila v souladu se standardní zkušební
metodou a smí se použít pro porovnání jednoho nářadí s jiným. Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se smí také použít k předběžnému stanovení expozice.
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání nářadí se může lišit od deklarovaných hodnot v závislosti na způso-
bu, jakým se nářadí používá, zejména jaký se opracovává druh obrobku.
y Je nutné určit bezpečnostní měření k ochraně obsluhující osoby, která jsou založena na zhodnocení expozice ve skuteč-
ných podmínkách používání (počítat se všemi částmi pracovního cyklu, jako je čas, po který je nářadí vypnuto a kdy
běží naprázdno kromě času spuštění).
5
∅
89 × 2,0 ×
∅
10 mm, 24 T, TCT
∅
89 × 1,0 ×
∅
10 mm, 44 T, HSS
89 × 1,8 ×
10 mm, diamant
∅
∅
délka 40 cm
vnitřní
∅
konektoru k vysavači: 35 mm
L
= 91,8 dB (A); K=3 dB(A)
pA
L
= 101,3 dB (A); K=3 dB(A)
pA
L
= 102,8 dB (A); K = 3 dB(A)
wA
L
= 112,3 dB (A); K = 3 dB(A)
wA
2,295 m/s
2
; nejistota K=±1,5 m/s
2
2,234 m/s
; nejistota K=±1,5 m/s
2
2
5,168 m/s
; nejistota K=±1,5 m/s
2
2
IP20
2,2 kg
II
Tabulka 1
CZ
