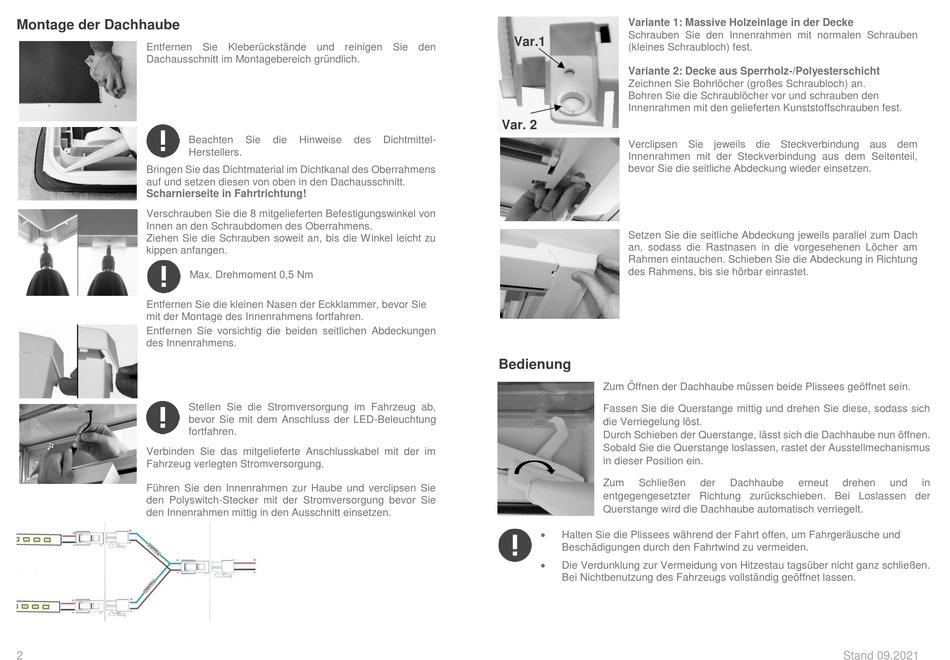

Montage der Dachhaube
Entfernen Sie Kleberückstände und reinigen Sie den
Dachausschnitt im Montagebereich gründlich.
Beachten
Herstellers.
Bringen Sie das Dichtmaterial im Dichtkanal des Oberrahmens
auf und setzen diesen von oben in den Dachausschnitt.
Scharnierseite in Fahrtrichtung!
Verschrauben Sie die 8 mitgelieferten Befestigungswinkel von
Innen an den Schraubdomen des Oberrahmens.
Ziehen Sie die Schrauben soweit an, bis die Winkel leicht zu
kippen anfangen.
Max. Drehmoment 0,5 Nm
Entfernen Sie die kleinen Nasen der Eckklammer, bevor Sie
mit der Montage des Innenrahmens fortfahren.
Entfernen Sie vorsichtig die beiden seitlichen Abdeckungen
des Innenrahmens.
Stellen Sie die Stromversorgung im Fahrzeug ab,
bevor Sie mit dem Anschluss der LED-Beleuchtung
fortfahren.
Verbinden Sie das mitgelieferte Anschlusskabel mit der im
Fahrzeug verlegten Stromversorgung.
Führen Sie den Innenrahmen zur Haube und verclipsen Sie
den Polyswitch-Stecker mit der Stromversorgung bevor Sie
den Innenrahmen mittig in den Ausschnitt einsetzen.
2
Sie
die
Hinweise
des
Dichtmittel-
Variante 1: Massive Holzeinlage in der Decke
Schrauben Sie den Innenrahmen mit normalen Schrauben
Var.1
(kleines Schraubloch) fest.
Variante 2: Decke aus Sperrholz-/Polyesterschicht
Zeichnen Sie Bohrlöcher (großes Schraubloch) an.
Bohren Sie die Schraublöcher vor und schrauben den
Innenrahmen mit den gelieferten Kunststoffschrauben fest.
Var. 2
Verclipsen Sie jeweils die Steckverbindung aus dem
Innenrahmen mit der Steckverbindung aus dem Seitenteil,
bevor Sie die seitliche Abdeckung wieder einsetzen.
Setzen Sie die seitliche Abdeckung jeweils parallel zum Dach
an, sodass die Rastnasen in die vorgesehenen Löcher am
Rahmen eintauchen. Schieben Sie die Abdeckung in Richtung
des Rahmens, bis sie hörbar einrastet.
Bedienung
Zum Öffnen der Dachhaube müssen beide Plissees geöffnet sein.
Fassen Sie die Querstange mittig und drehen Sie diese, sodass sich
die Verriegelung löst.
Durch Schieben der Querstange, lässt sich die Dachhaube nun öffnen.
Sobald Sie die Querstange loslassen, rastet der Ausstellmechanismus
in dieser Position ein.
Zum
Schließen
entgegengesetzter Richtung zurückschieben. Bei Loslassen der
Querstange wird die Dachhaube automatisch verriegelt.
Halten Sie die Plissees während der Fahrt offen, um Fahrgeräusche und
Beschädigungen durch den Fahrtwind zu vermeiden.
Die Verdunklung zur Vermeidung von Hitzestau tagsüber nicht ganz schließen.
Bei Nichtbenutzung des Fahrzeugs vollständig geöffnet lassen.
der
Dachhaube
erneut
drehen
Stand 09.2021
