C - INSTALLATION
Im Folgenden wird der Einbau des linken Kolbens erläutert. Der Einbau des rechten Kolbens erfolgt
gleichermaßen, unter Berücksichtigung der Symmetrie.

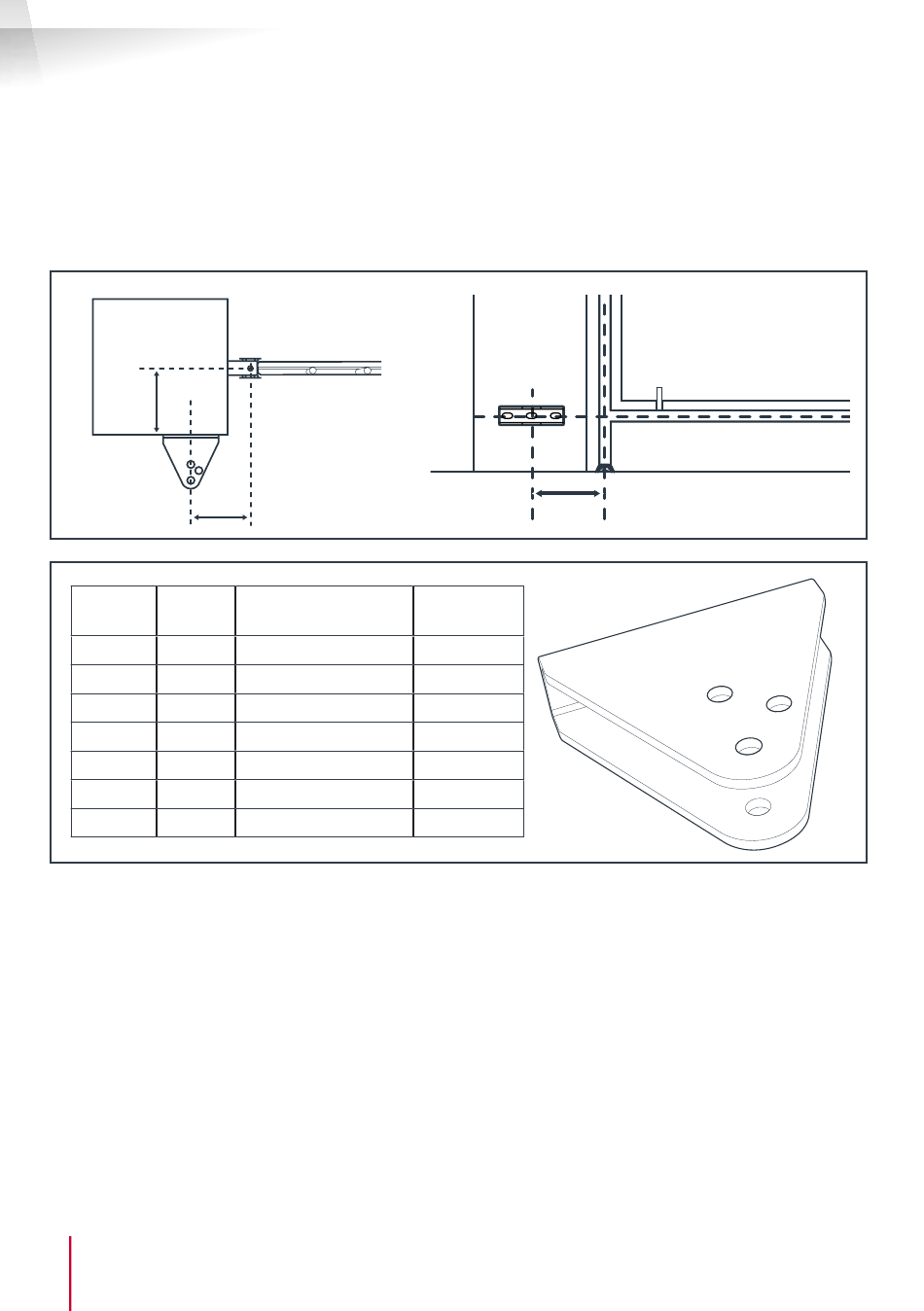

• D ie Distanz D messen, anschließend die entsprechende Distanz B der Tabelle entnehmen. Mit ihrer
Hilfe lässt sich die Position der Befestigung am Pfosten bestimmen. Die Tabelle gibt auch das Loch an,
in dem der Kolben zu befestigen ist.
• D ie Höhe der Befestigung muss der Höhe am Tor entsprechen, in der der Kolben befestigt wird.
Pfosten
D
D (mm)
B (mm)
0-30
180
31-60
160
61-90
160
91-120
140
121-160
120
161-180
110
181-190
110
D ie Lage der Löcher im Pfosten markieren und dabei darauf achten, dass die Pfostenbefestigung am
Ende horizontal montiert ist. 10-er Ringschrauben oder ein anderes, für das Pfostenmaterial geeignetes
Befestigungssystem verwenden.
Achtung: Die Kraftausübung auf die Befestigung ist enorm, wenn der Antrieb in Betrieb ist. Wir
empfehlen, Gewindestangen über eine Mindestlänge von 15 cm einzubetonieren. Ist der Pfosten aus
Metall, empfehlen wir, Gewindestangen zu verschweißen oder den Pfosten durchqueren zu lassen und
mit selbstsichernden Muttern zu befestigen.
Im Zweifelsfall einen Fachmann zu Rate ziehen.
16
DE
B
Loch
Pfostenbefestigung
2
2
3
3
m
c o
n .
s o
m
o
h
y t
m
w .
w
w
3
3
3
B
max.
Winkel (°)
120°
110°
105°
100°
95°
90°
90°
TELESKOPANTRIEB - CONNECT
3
1
2
