③ ③
①
②
L

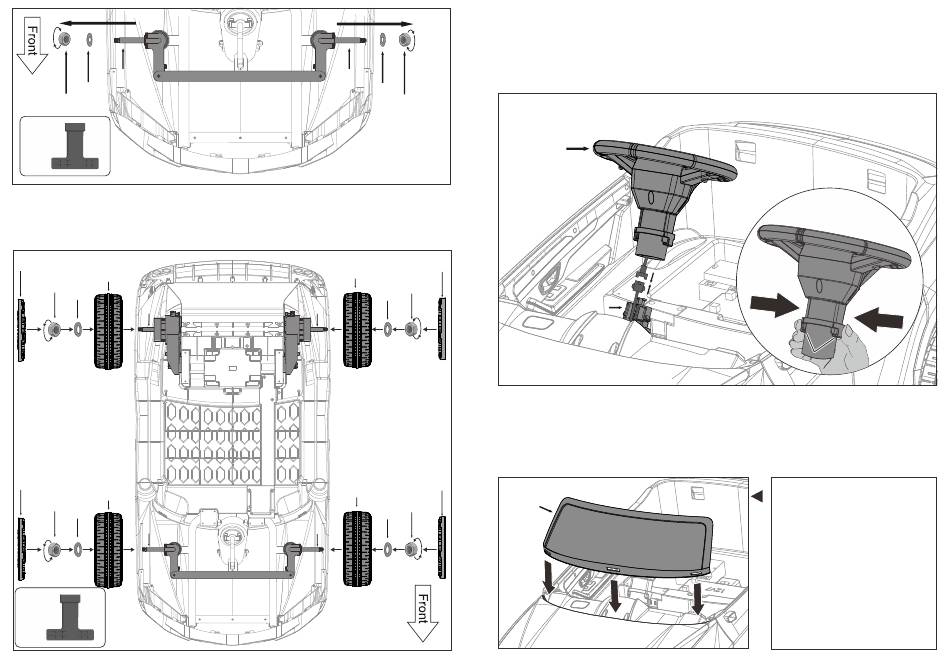

Schritt 3: Lösen Sie die Schraube und die Dichtung von der Vorderachse
Lösen Sie mit dem L (M8-Schlüssel) die ② (M8-Mutter) ① (M8-Dichtung)
gegen den Uhrzeigersinn von der ③ (Vorderachse).
H
G
②
①
③ ③
H
G
⑥
⑤
④
④
L
③ ③
①
②
H
G
① ②
③ ③
H
G
⑤ ⑥
④ ④
Schritt 4: Montieren Sie das Rad
1. Installieren Sie das G (Rad) auf der ③ (reale Achse), legen Sie die ① (M8-Dichtung)
auf und ziehen Sie dann mit dem L (M8-Schlüssel) die ② (M8-Mutter) im Uhrzeigersinn
fest. Bringen Sie schliesslich das H (Radkappe) an der richtigen Stelle an (ausrichten
und die Schnalle der Radkappe mit den Rillen des Rades drücken, um sie zu fixieren)
2. Auch das Vorderrad wird auf diese Weise montiert
A
M M
S S
① ①
Schritt 5: Montieren Sie das Lenkrad
Schließen Sie zuerst den Anschluss S, M an, richten Sie dann die richtige
Position aus und drücken Sie A (Lenkrad) auf ① (Lenkgabel), wie in der
Abbildung gezeigt.P.S. Wenn Sie das Lenkrad abnehmen müssen, ziehen Sie
bitte ③ fest, ziehen Sie dann das Lenkrad heraus und trennen Sie den
Anschluss S,M.
F
③ ③
Schritt 6: Installieren Sie
das Windschott
Platz F (Windschott) an
d e r e n t s p r e c h e n d e n 3 -
K l a m m e r
a n
d e r
K a r o s s e r i e , w i e i n d e r
Abbildung gezeigt.
