Verwandte Anleitungen für HOMCOM 370-113V90
Inhaltszusammenfassung für HOMCOM 370-113V90

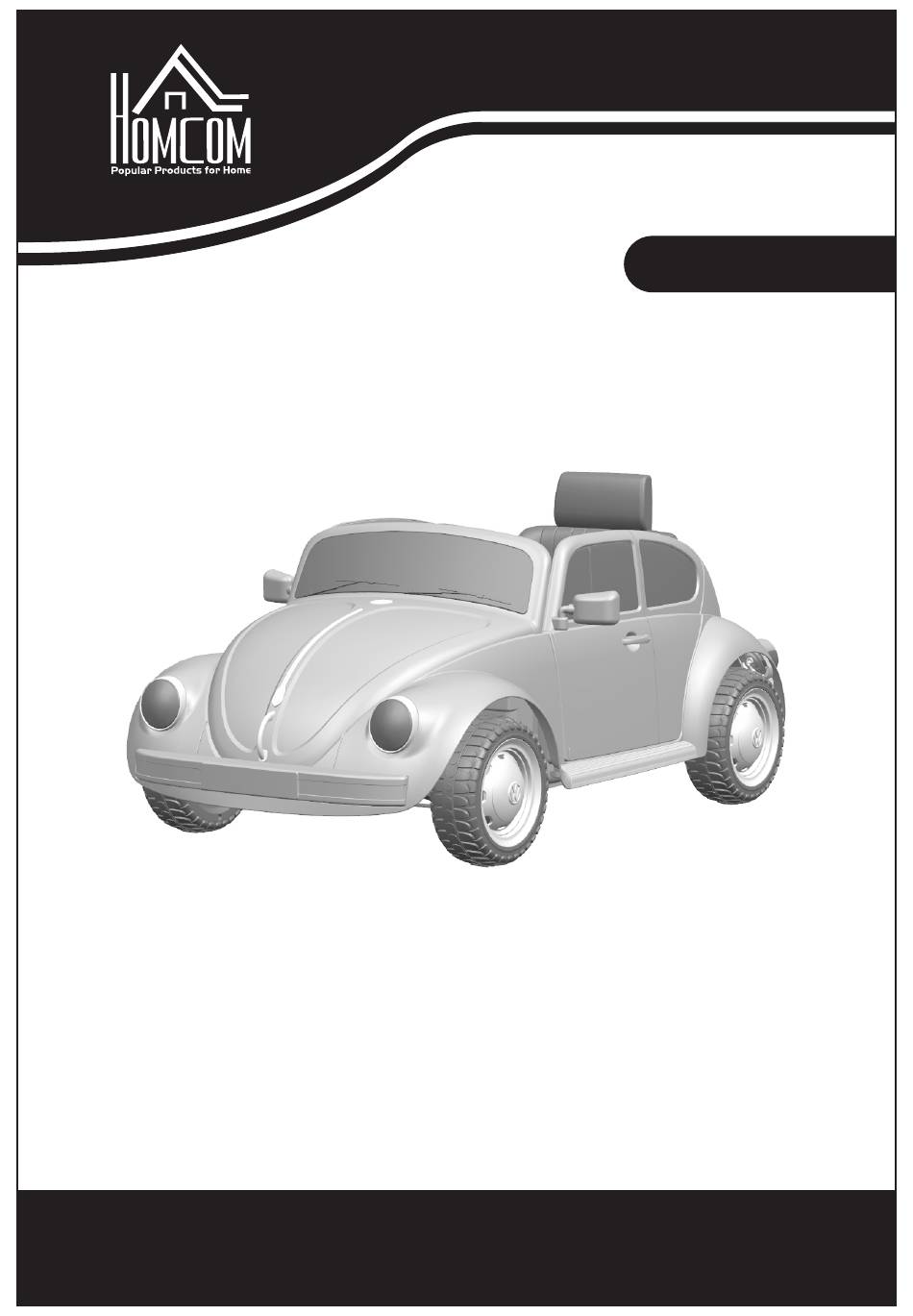

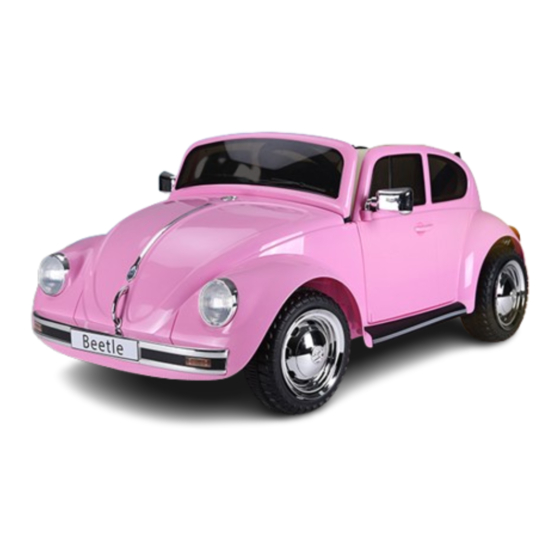

- Seite 1 INfab058_DE 370-113V90 Volkswagen Beetle Batteriebetriebenes Spielzeugauto ASSEMBLY INSTRUCTION...
-
Seite 2: Über Ihr Neues Fahrzeug
Bedienungsanleitung mit Montageanleitungen Stile und Farben kö nnen variieren. In China hergestellt. Die Bedienungsanleitung enthä lt wichtige Sicherheitsinformationen sowie Anweisungen zur Montage, Verwendung und Wartung. Das Fahrzeug muss von einem Erwachsenen zusammengestellt werden, der die Anweisungen in dieser Anleitung gelesen und verstanden hat. Halten Sie die Packung von Kindern fern und entsorgen Sie sie vor dem Gebrauch ordnungsgemä... -
Seite 3: Benutzerhinweis
Benutzerhinweis │ 2 WARNUNG! ERSTICKUNGSGEFAHR - Kleinteile. Nicht geeignet für Kinder unter 36 Monaten. Das Produkt enthä lt Kleinteile, halten Sie Kinder beim Zusammenbau fern. ZUSAMMENBAU DURCH ERWACHSENE ERFORDERLICH. Immer Schutzmaterial und Polybeutel entfernen und vor dem Zusammenbau entsorgen. - Seite 4 Teilediagramm │ 3...
- Seite 5 Stückliste | 4 Anzahl (Stück) PART TEILNAME BEMERKUNGEN Fahrzeugkarosserie Hinteres Getriebe 2WD 4WD/ 1 PC mit der Bezeichnung "R"; der andere mit der Bezeichnung "L" Hinterrad Vorderrad Unterlegscheibe Ø10 Sicherungsmutter Radkappe Rückspiegel Links und rechts Lenkrad Maschinenschraube Befindet sich M5x30 Lenkrad Ø5 Mutter Befindet...
-
Seite 6: 1Wd Montage Der Hinterräder
Montage der Hinterräder │ 5 HINWEIS: Wenn Ihr Fahrzeug mit zwei oder vier Rädern fä hrt, lesen Sie bitte die nä chste Sei Hintere Unteransicht Hinterachse Entfernen Sie zuerst alle Teile von der Hinterachse. 1. Schieben Sie nun das hintere Getriebe von der linken Seite auf die Hinterachse (das mit „R“... -
Seite 7: 2Wd 4Wd Montage Der Hinterraeder
2WD 4WD Montage der Hinterraeder │ 6 Hintere Unteransicht Hinterachse Entfernen Sie alle Teile von der Hinterachse. 1. Schieben Sie das hintere Getriebe auf die Hinterachse. Das mit "R" gekennzeichnete Getriebe muss an der "R" -Seite der Fahrzeugkarosserie angebracht sein. Das mit "L" gekennzeichnete Getriebe muss an der "L"... -
Seite 8: Montage Der Vorderräder
Montage der Vorderräder │ 7 Getriebe an der Vorderachse Vorderachse Vordere Unteransicht Entfernen Sie alle Teile von der Vorderachse. 1. Typ: Eine Unterlegscheibe Ø10 auf die Vorderachse schieben 2. Schieben Sie dann ein normales Rad auf die Vorderachse. typ: Halten Sie das Vorderrad in Übereinstimmung mit dem vorderen Getriebe an der Vorderachse. -
Seite 9: Montage Des Lenkrads
Montage des Lenkrads │ 8 HINWEIS: Wenn das Lenkrad Ihres Fahrzeugs mit der Soundfunktion ausgestattet ist, befolgen Sie bitte die Schritte 1 bis 4, um die Batterien (nicht im Lieferumfang enthalten) einzulegen, und schlagen Sie in den Batterieinformationen auf Seite 2 nach. -
Seite 10: Montage Der Stromverbindung
Montage der Stromverbindung │ 9 Hintere Oberansicht Weißer Roter Fahrzeugstecker Batterieanschlus Roter Batterieanschlus Batterie Weißer Fahrzeugstecker 1.Stecken Sie den roten Sicherungsstecker in die Batterieklemme. 2. Stecken Sie den Fahrzeugstecker wie oben gezeigt in den Motorstecker an der Karosserie. 1. Stecken Sie den roten Sicherungsstecker in die Batterieklemme. 2. - Seite 11 Montage des Sitzes und der Motorhaube(n │ 10 Top View Oberansicht 1. Montieren Sie die Motorhaube über dem Motor. 2. Setzen Sie zwei Schrauben Ø4x12 ein und ziehen Sie sie fest. 2WD 4WD Wiederholen Sie diesen Vorgang für die andere Motorhaube. Stecken Laschen Windschutzscheibe in die Rillen der...
-
Seite 12: Anlage Der Ansichtsspiegel & Sitz
Anlage der Ansichtsspiegel & Sitz │ 11 1. Bitte stecken Sie den Spiegel in das Loch an der Seite des Fahrzeugs. Schieben Sie ihn ein, bis er hörbar "einrastet". Wiederholen Sie den Vorgang für die andere Seite. 2. Setzen Sie die Laschen auf der Rückseite des Sitzes in die Rillen auf der Rü... - Seite 13 Nutzung │ 12 1. Ein/Aus-Schalter: Schaltet das Fahrzeug ein und aus. 2. Fußpedal: Schaltet das Fahrzeug ein und aus: Führt dem Fahrzeug Leistung (Geschwindigkeit) zu. ● Um das Fahrzeug zu bewegen, drücken Sie das Pedal nach unten. ● Um zu bremsen oder zu verlangsamen, lassen Sie den Druck vom Pedal ab. 3.
- Seite 14 Aufladen │ 13 WARNUNG! NUR ein Erwachsener darf den Akku laden und aufladen! Dieses Produkt kommt mit Ladeschutz: Beim Aufladen werden alle Funktionen abgeschaltet. Der BETRIEBSSCHALTER muss während des Ladevorgangs auf AUS gestellt werden. Vor dem ersten Gebrauch sollten Sie den Akku 4-6 Stunden lang aufladen. Laden Sie den Akku nicht länger als 10 Stunden auf, um eine Überhitzung des Ladegeräts zu vermeiden.
-
Seite 15: Fehlerbehebung Guide
Fehlerbehebung Guide | 14 Problem Mögliche Ursache Lösung Fahrzeug läuft nicht Batterie gering Batterie aufladen. Thermische Sicherung ist Neu erstellen Fuse, sehen <Fuse> ausgetrippt Batterie-Stecker oder Drähte Überprüfen Sie, ob die Batterieanschlüsse fest ineinander gesteckt sind lose sind. Wenn die Drähte rund um den Motor locker sind, wenden Sie sich bitte an Ihren Hä... -
Seite 16: Instandhaltung
Instandhaltung | 15 • Es liegt in der Verantwortung der Eltern, die Hauptteile des Spielzeugs vor dem Einsatz zu überprüfen. Muss regelmä ßig auf mö gliche Gefahren, wie z. B. Batterie, Aufladung, Kabel oder Kabel, Stecker, überprüfen. Schrauben dienen zum Befestigen von Gehäusen an anderen Teilen und im Fall von solchen Beschädigungen darf das Spielzeug nicht verwendet werden, bis die Schä...
