2.

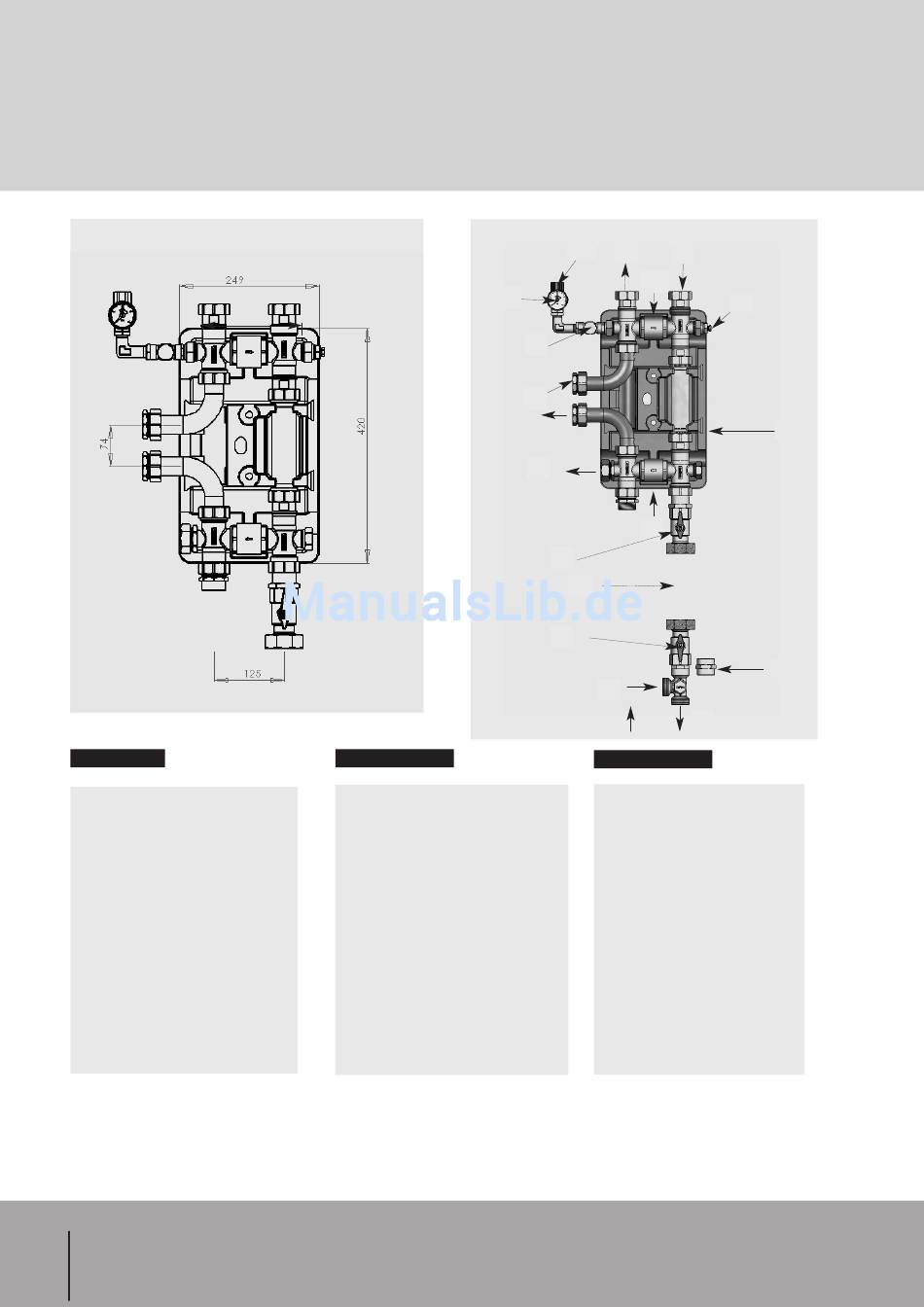

Abmessungen und Einzelteilbezeichnung DDV 32/
Dimensions and Individual Component Description DDV 32 /
Dimensions et liste des pièces DDV 32
Lieferumfang
1 1 Anschlüsse Heizung1 1/2" IG
2 2 Anschlüsse Wärmepumpe 1 1/4" AG
3 3 Plazierung Hauptkreisumwälzpumpe
(nicht im Lieferumfang enthalten)
4 4 Anschlüsse Pufferspeicher 1 1/4" IG
5 5 Anschlüsse Warmwasserspeicher 1 1/4" AG
6 6 Absperrhahn
6 6 . . 1 1 Absperrhahn mit Rückschlagklappe
7 7 Manometer
8 8 Sicherheitsventil 3/4" IG
9 9 T-Stück zur Montage
des Ausdehnungsgefäßes
1 1 0 0 Rückschlagventil
1 1 1 1 Tauchhülse für Rücklauffühler
(Fühlerkennlinie beachten)
1 1 2 2 Isolierung
1 1 3 3 Doppelnippel 1 1/4"
2
7
Scope of Delivery
1 1 Connection heating 1 1/2" F
2 2 Heating circulation pump main ring 1 1/4" M
3 3 Position charge pump
(not contained within the scope of delivery)
4 4 Connectors buffers 1 1/4" F
5 5 Connectors water reservoir 1 1/4" M
6 6 Turn cock
7 7 Pressure gauge
8 8 Safety valve 3/4" F
9 9 T-piece for assembly
of the expansion tank
1 1 0 0 One-way valve
1 1 1 1 Immersion sleeve for return sensor
(observe sensor characteristics)
1 1 2 2 Insulation
1 1 3 3 Double nipple 1 1/4"
8
1
1
10
9
4
5
10
6
3
6.1
5
2
Pièces livrées
1 1 Raccordament chauffage1 1/2" F
2 2 Pompe de circulation pour chauffage circuit
primaire 1 1/4" M
3 3 Placement de la pompe de chargement
(non livré)
4 4 Raccords réservoir tampon 1 1/4" F
5 5 Raccords réservoir d'eau 1 1/4" M
6 6 Robinet d'arrêt
7 7 Manomètre
8 8 Soupape de sécurité 3/4" F
9 9 T-pour le montage du bac d'expansion
1 1 0 0 Soupape de retenue
1 1 1 1 Tube plongeur pour capteur retour
(cf. caractéristiques du capteur)
1 1 2 2 Isolation
1 1 3 3 Mamelon double 1 1/4"
11
12
13
