2 Systemüberblick
2 Systemüberblick

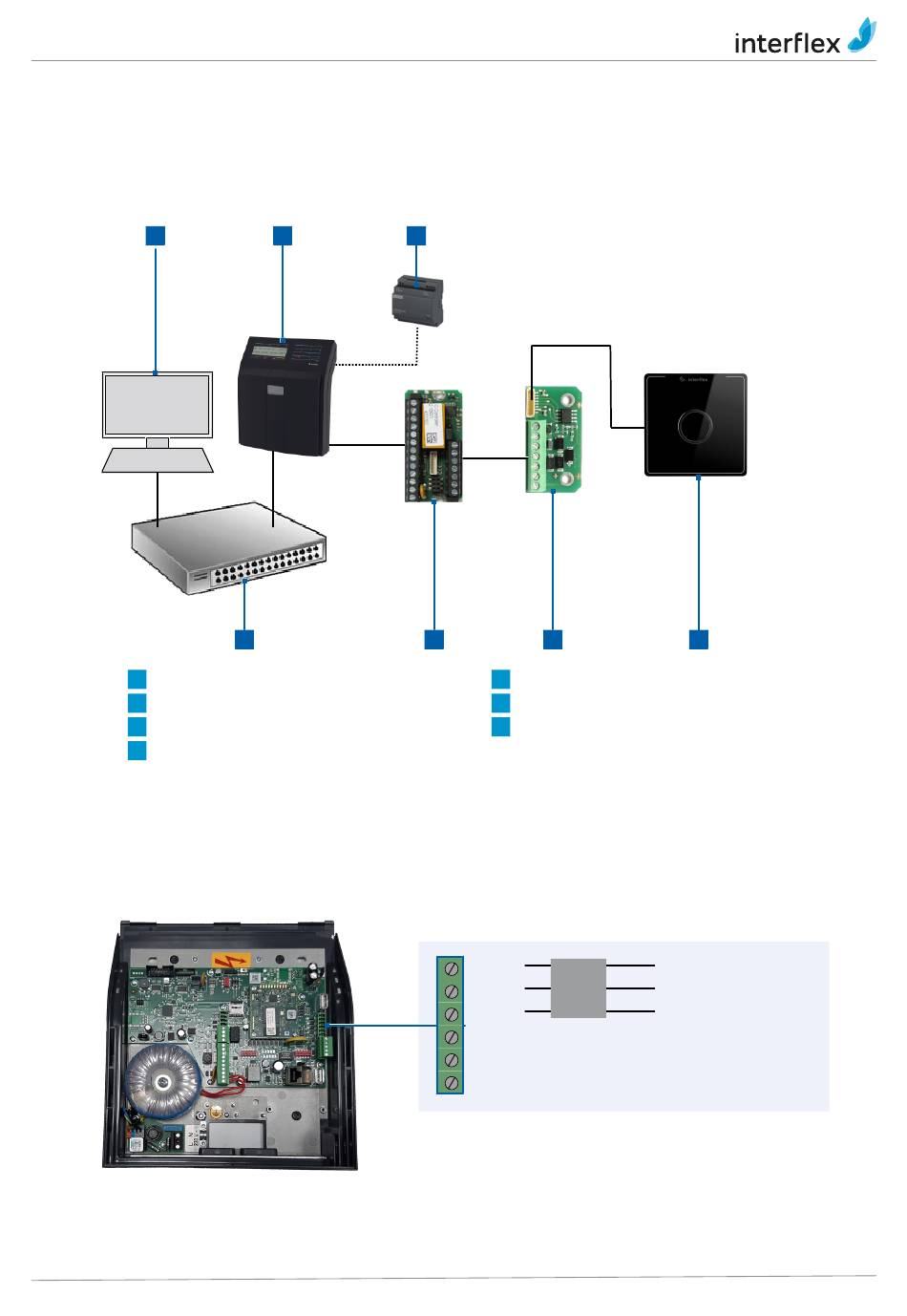

Folgende Abbildung zeigt einen exemplarischen Aufbau mit einem Terminal IF-800 zur
Zutrittskontrolle.
1
1 Host-System
3 Externe Spannungsversorgung (optional)
5 I/O-Controller-Board
7 IF-800 Terminal Zutritt

2.1 Service-Schnittstelle

Zur Verbindung zwischen Terminal und Service-PC ist ein RS232 Service-Kabel als Zubehör
erhältlich (Bestellnummer 75-4070-0001).
© 2022 Interflex Datensysteme GmbH | IF-4735 Terminal Zeiterfassung | 04.22
2
4
3
5 6
2 IF-4735 Terminal Zeiterfassung
4 PoE-Gerät: Switch oder Power Injektor
6 I/O-Connector-Board
TxD
GND
RxD
4 TxD
5 GND
6 RxD
7
2 RxD
5 GND
3 TxD
7
