3 Terminal montieren

Redundante Spannungsversorgung

Für eine redundante Spannungsversorgung des Terminals benötigen Sie ein externes Netzteil
18 V DC; 1 A. Sollte die Spannungsversorgung über Ethernet (PoE) ausfallen, schaltet der
Controller automatisch auf Spannungsversorgung über Netzteil um.
Für die redundante Spannungsversorgung muss der Jumper auf Spannungsversorgung über PoE
eingestellt sein.

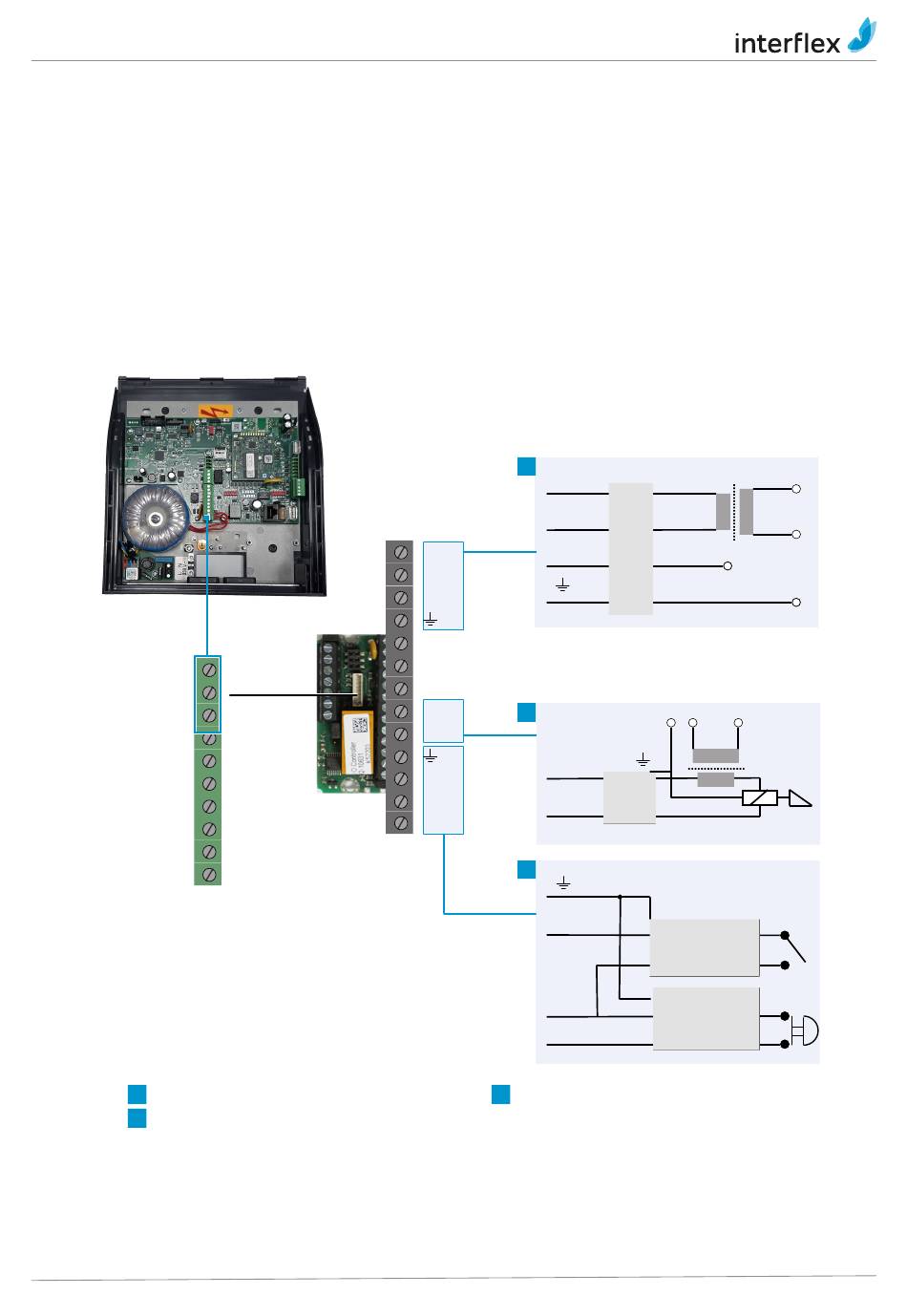

Optional: Internes I/O-Controller-Board anschließen
Zur Ansteuerung von potentialfreien Zustandskontakten (Relais) über die interne Lesereinheit
können im Terminal bis zu zwei I/O-Controller-Boards angeschlossen werden.
COM +
COM -
VCC
1 Spannungsversorgung
3 Türsensoren
