1 À lire immédiatement!

1.1 Remarques importantes

ATTENTION !
Seul un spécialiste électricien compétent est habilité à effectuer des
travaux sur les équipements électriques.
2 Fournitures
1 x ensemble de tubes DFS 80
1 x commutateur de débit SIKA VHS 09 MK avec joint tori-
que (Prémontage desserré)
1 x instructions de montage
3 Montage
3.1 Notice de montage / implantation
Le commutateur de débit doit être monté en fonction de la direc-
tion du flux (voir la flèche apparaissant sur la jaquette). Prévoir
une section de stabilisation de 360 mm min. en amont et en aval
du commutateur de débit. Lors du montage, veiller à ce que la
flèche soit parallèle à l'axe de la tuyauterie et pointée dans la di-
rection du flux. Il est recommandé de monter le commutateur
dans le sens du débit (sortie de la pompe à chaleur).
3.2 Branchements électriques
Les contacts 1 + 2 doivent être raccordés en fonction de l'utilisa-
tion en tant que F10.1 (circuit primaire) ou F10.2 (circuit secon-
daire) entre les bornes X3/G et X3/F10.1 ou X3/F10.2.

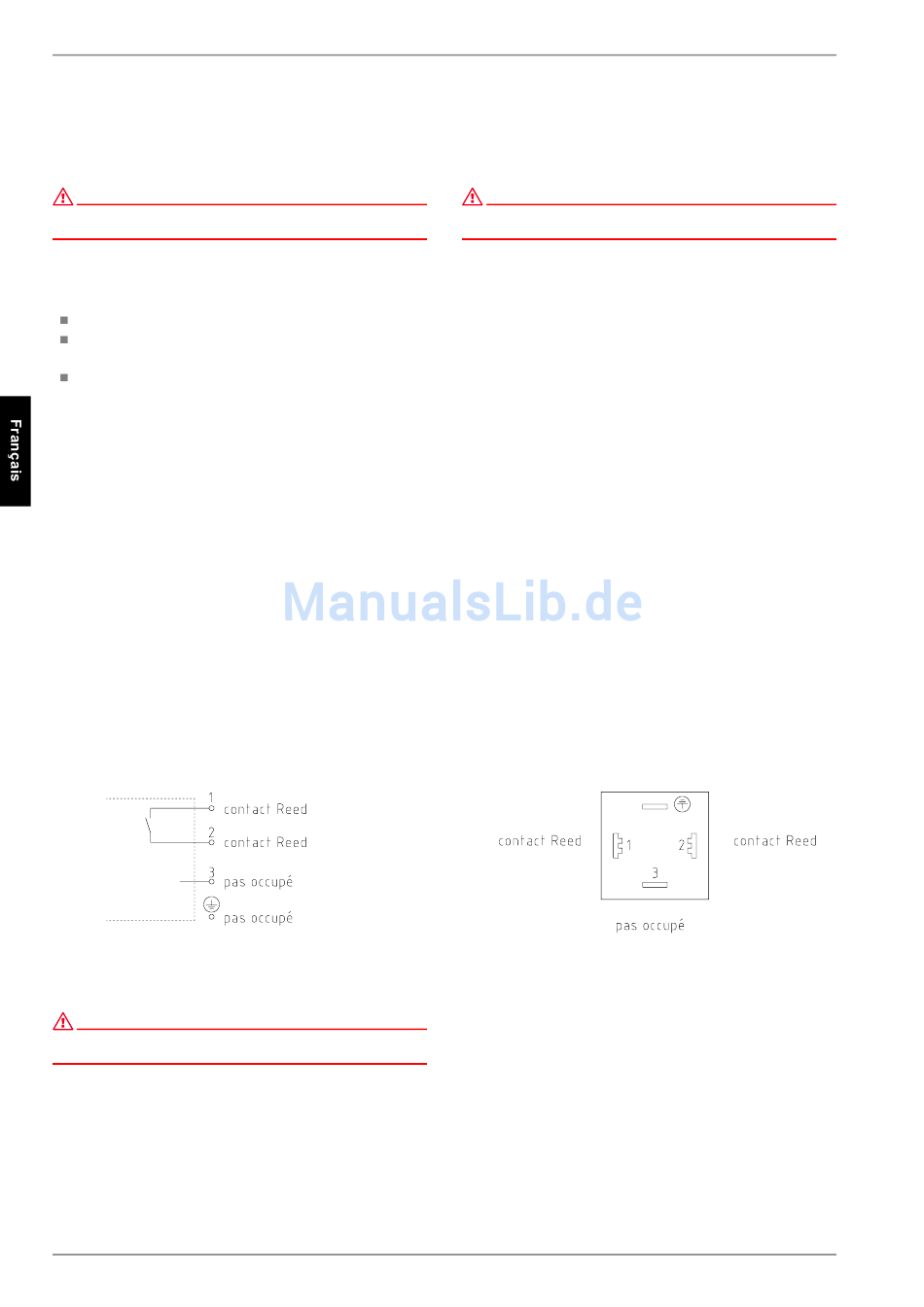

Figure 1: Schéma électrique
ATTENTION !
Seul un spécialiste électricien compétent est habilité à effectuer des
travaux sur les équipements électriques.
FR-6
ATTENTION !
Le non respect de ces remarques peut entraîner un défaut de la pompe à
chaleur
Utiliser impérativement le kit de tubes fourni.
Le tube dans lequel le commutateur est logé doit être monté à
l'horizontale.
La jaquette du commutateur doit se dresser vers le haut.
L'écrou-raccord G3/4" en laiton doit être vissé avec un couple de
serrage compris entre 25 et 30 Nm.
Figure 2: Schéma électrique
