WTE standard Kurzanleitung Seite 5

Warnung
V ors ic ht
V ors ic ht
V ors ic ht
V ors ic ht
V ors ic ht
V ors ic ht

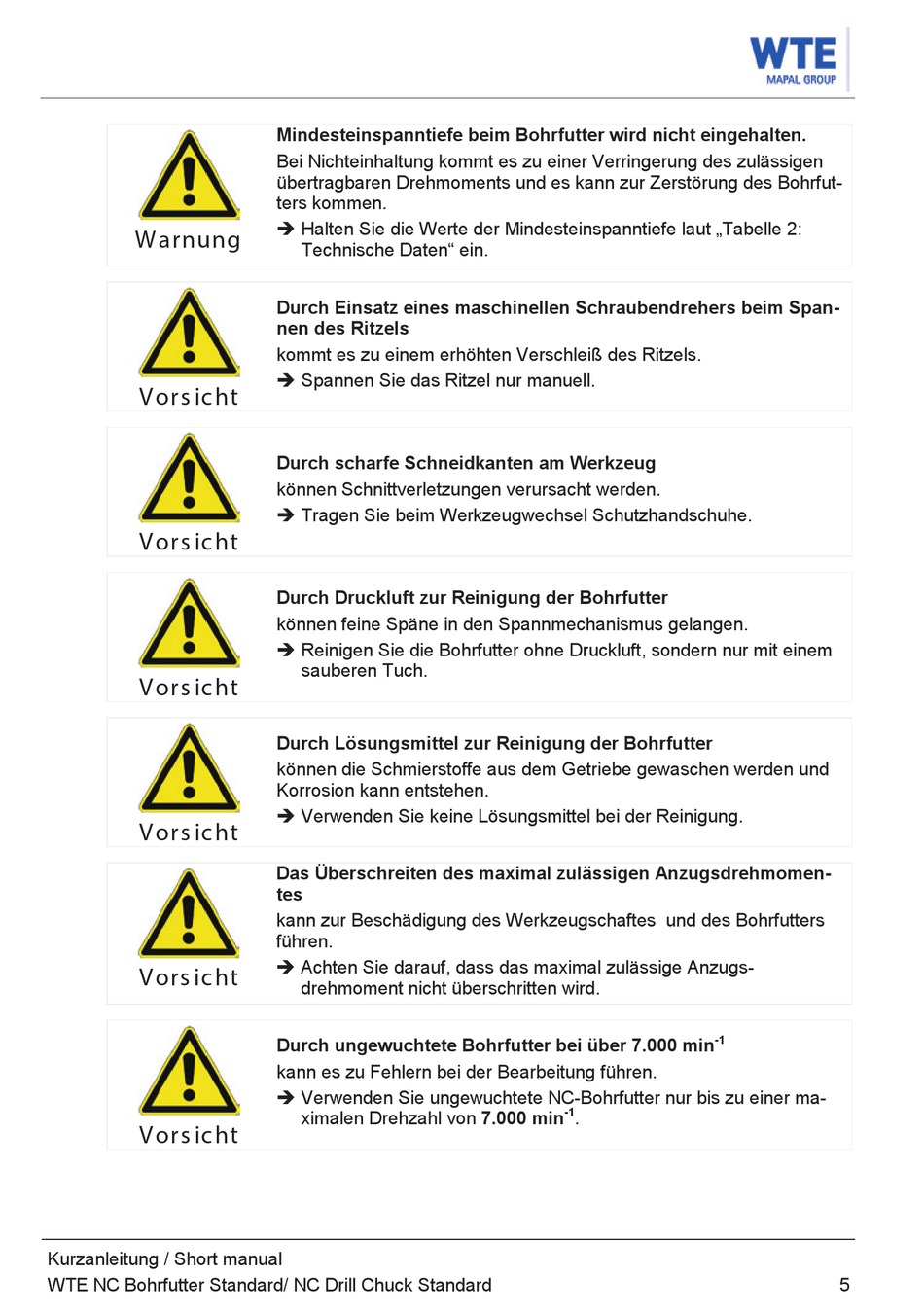

Kurzanleitung / Short manual
WTE NC Bohrfutter Standard/ NC Drill Chuck Standard
Mindesteinspanntiefe beim Bohrfutter wird nicht eingehalten.
Bei Nichteinhaltung kommt es zu einer Verringerung des zulässigen
übertragbaren Drehmoments und es kann zur Zerstörung des Bohrfut-
ters kommen.
 Halten Sie die Werte der Mindesteinspanntiefe laut „Tabelle 2:
Technische Daten" ein.
Durch Einsatz eines maschinellen Schraubendrehers beim Span-
nen des Ritzels
kommt es zu einem erhöhten Verschleiß des Ritzels.
 Spannen Sie das Ritzel nur manuell.
Durch scharfe Schneidkanten am Werkzeug
können Schnittverletzungen verursacht werden.
 Tragen Sie beim Werkzeugwechsel Schutzhandschuhe.
Durch Druckluft zur Reinigung der Bohrfutter
können feine Späne in den Spannmechanismus gelangen.
 Reinigen Sie die Bohrfutter ohne Druckluft, sondern nur mit einem
sauberen Tuch.
Durch Lösungsmittel zur Reinigung der Bohrfutter
können die Schmierstoffe aus dem Getriebe gewaschen werden und
Korrosion kann entstehen.
 Verwenden Sie keine Lösungsmittel bei der Reinigung.
Das Überschreiten des maximal zulässigen Anzugsdrehmomen-
tes
kann zur Beschädigung des Werkzeugschaftes und des Bohrfutters
führen.
 Achten Sie darauf, dass das maximal zulässige Anzugs-
drehmoment nicht überschritten wird.
Durch ungewuchtete Bohrfutter bei über 7.000 min
kann es zu Fehlern bei der Bearbeitung führen.
 Verwenden Sie ungewuchtete NC-Bohrfutter nur bis zu einer ma-
ximalen Drehzahl von 7.000 min
-1
-1
.
5
