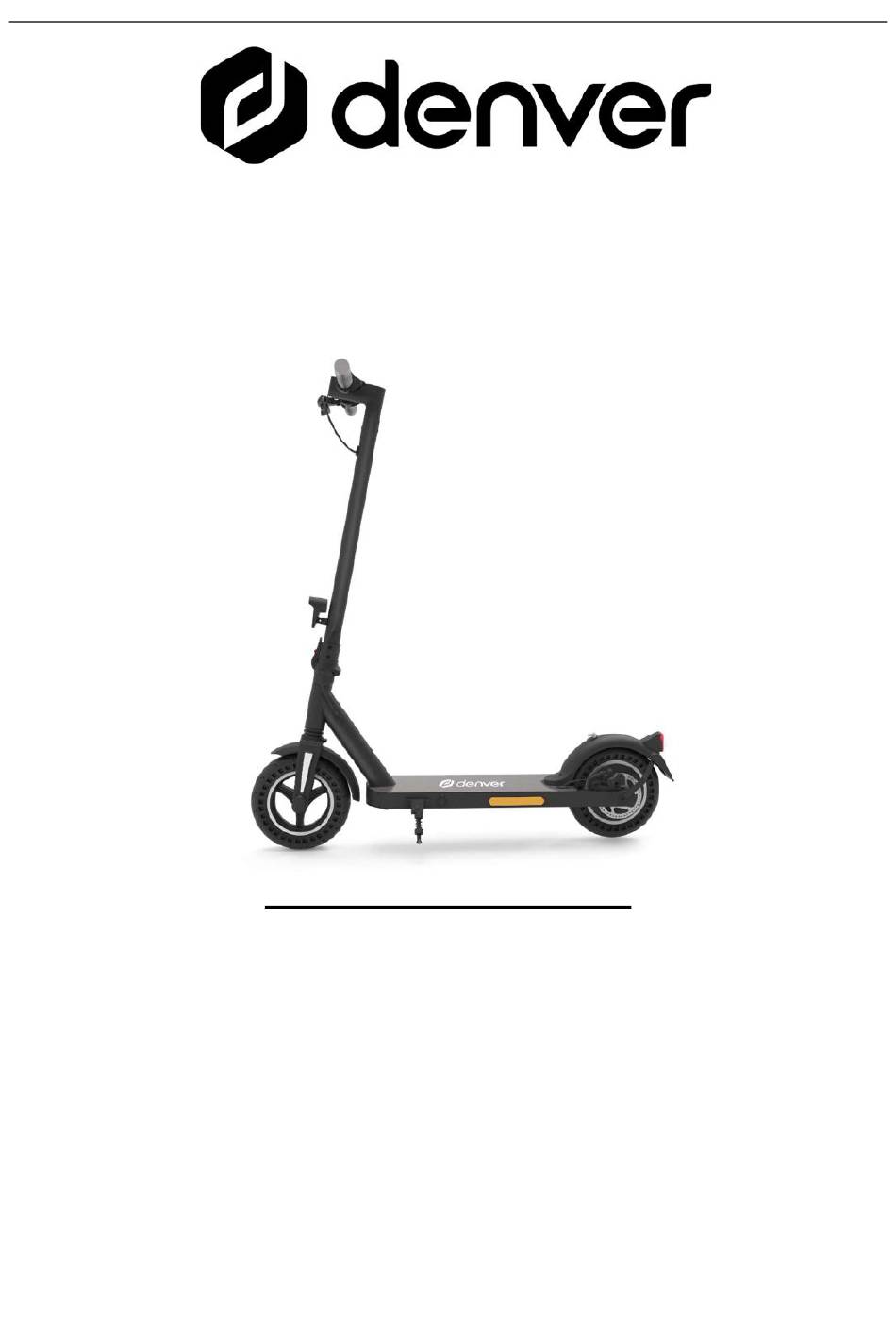

User manual
SEL-10350 ODIN
facebook.com/denverelectronics
Before operating this vehicle, read all the instructions for safe assembly and operations. User's manual can guide you through
the functions and usage of Electric scooter. Before using this Electric scooter, familiarize yourself with how to operate, so
that you can keep the Electric scooter in the best condition possible.
This appliance can be used by children aged from 14 years and above and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.
Version 1.0
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Denver SEL-10350 ODIN

Inhaltszusammenfassung für Denver SEL-10350 ODIN

  • Seite 29 Bedienungsanleitung SEL-10350 ODIN facebook.com/denverelectronics Lesen Sie vor dem Betrieb des Produkts alle Anweisungen für die sichere Montage und den sicheren Umgang durch. Diese Bedienungsanleitung leitet Sie durch die Funktionen und die Benutzung des Elektrorollers. Machen Sie sich selbst vor der Benutzung mit der Handhabung dieses Elektrorollers vertraut, sodass Sie ihn immer in bestmöglichen Zustand halten können.
  • Seite 30 Inhaltsverzeichnis Über das Produkt ..........................5 Produkt und Zubehör ........................... 5 Zusammen- und Auseinanderklappen des Rollers ................. 6 Zusammenbau des Elektrorollers ......................7 Aufladen des Rollers ..........................9 Bestimmungsgemäße Verwendung...................... 10 Sicherheitshinweise ..........................10 Wartung ..............................11 Bedienelemente............................ 14 10 Fahren des Elektrorollers ........................15 11 Parameterverzeichnis..........................

  • Seite 31: Über Das Produkt

    1 Über das Produkt Wichtig! Dieser Elektroroller ist stets auf sichere Art und Weise aufzuladen und aufzubewahren. Aus Sicherheitsgründen und zum Schutz des Akkus sollten Sie den Elektroroller niemals bei Umgebungstemperaturen von unter 5 °C oder über 45 °C aufladen. Trennen Sie das Netzkabel des Elektrorollers stets von der Stromversorgung, sobald der Akku seinen maximalen Ladezustand erreicht hat.

  • Seite 32: Verkehrsregeln

    - Antriebsstrang - Batteriesystem - Bremssystem - Lenksystem - Beleuchtungsanlage - Elektrisches Anlage - Radausstattung - Reifenausrüstung - Anti-Rutsch-Ausrüstung - Rahmenkonstruktion Achten Sie immer darauf, dass die erforderliche Wartung professionell von zertifizierten Anbietern durchgeführt wird. Entfernen oder modifizieren Sie niemals das Typenschild oder die Fahrzeugidentifikationsnummer. 1.3 Verkehrsregeln Fahren Sie nicht mit dem Scooter, wenn Sie unter 14 Jahre alt sind.

  • Seite 33: Produkt Und Zubehör

    Fahren Sie mit dem Scooter nicht auf Strecken, die ausschließlich für Autos/Vans/LKWs/Motorräder/etc. reserviert oder für Fahrräder gesperrt sind: Fahren Sie mit dem Scooter nur auf den jeweiligen Strecken, wenn Sie eines der folgenden Verkehrszeichen sehen: 2 Produkt und Zubehör Klingel Drosseln Displayanzeige Elektrische Bremse...

  • Seite 34: Zusammen- Und Auseinanderklappen Des Rollers

    3 Zusammen- und Auseinanderklappen des Rollers Den Elektroroller aufklappen 1. Stellen Sie den Elektroroller wie nachstehend gezeigt auf seine Räder. 2. Entriegeln Sie den Haken am Lenker. 3. Richten Sie das Steuerrohr vorsichtig auf. Heben Sie dazu den Lenker langsam an. 4.

  • Seite 35: Zusammenbau Des Elektrorollers

    4 Zusammenbau des Elektrorollers Vor der Benutzung des Rollers ist es notwendig, die Lenkerstange am Steuerrohr zu montieren. 1). Stecken Sie die Lenkerstange in das Steuerrohr. 2). Wenn die Schraubenbohrungen der Lenkerstange deckungsgleich zu den Schraubenbohrungen des Steuerrohres liegen, dann stecken Sie die Schrauben hindurch und ziehen Sie ordnungsgemäß fest. Wiederholen Sie den Schritt auf der gegenüberliegenden Seite der Lenkerstange.
  • Seite 36 3) Montage der vorderen K-Leuchte 1. Installieren Sie die vordere K-Leuchte in der Leuchtenhalterung am unteren Ende der Steuerrohrs. 2. Stellen Sie die Neigung des vorderen K-Lichts so ein, dass der Gegenverkehr nicht geblendet wird. 3. Verwenden Sie den beiliegenden Inbusschlüssel, um die Schraube und die Mutter festzuziehen.

  • Seite 37: Aufladen Des Rollers

    5 Aufladen des Rollers Schließen Sie hierzu einfach das im Lieferumfang enthaltene Netzteil an den Ladeanschluss des Elektrorollers. Ladeanschluss...

  • Seite 38: Bestimmungsgemäße Verwendung

    6 Bestimmungsgemäße Verwendung Der Elektroroller ist weder ein Transportmittel noch ein Sportgerät, sondern ein Produkt für das freizeitliche Vergnügen. Der Elektroroller ist nur für die private Benutzung durch Personen mit einem Mindestalter von 14 Jahren gedacht. Das technisch zulässige Gesamtgewicht beträgt 120 kg. Dieses setzt sich aus dem Eigengewicht des Rollers von 16,5 kg und der Nutzlast von 103,5 kg zusammen.

  • Seite 39: Wartung

    Inspizieren Sie den Hinterradreifen, die Hinterradbremse und den Bremsbelag, wie dies unter Abschnitt „8. Wartung“ in dieser Bedienungsanleitung beschrieben ist. Der Elektroroller kann u. U. instabil werden, wenn die Hinterradbremse deformiert oder lose ist. Der Grund hierfür ist, dass in diesen Fällen der Abstand zwischen Bremsbelag und Hinterradreifen zu gering wird und dadurch das Hinterrad u.U.

  • Seite 40: Lager, Schrauben, Bremsen Und Räder

    Alle Akkus haben eine begrenzte Lebenszeit und ihre Leistung lässt mit der Zeit nach. Durch Einhaltung der nachstehenden Tipps können Sie jedoch die Lebensdauer des Akkus maximieren. Stellen Sie sicher, dass der Akku in regelmäßigen Abständen geladen wird; selbst wenn Sie den Elektroroller über längere Zeit nicht benutzen.
  • Seite 41 Lager und Schrauben: Der Elektroroller besitzt versiegelte und staubgeschützte Lager, weswegen keine Schmierung notwendig ist. Überprüfen Sie die Lager regelmäßig auf Verschleiß, um einem unsicheren Fahren vorzubeugen. Springen Sie nicht auf den Elektroroller und auch nicht von ihm herunter und üben Sie auch keine sonstigen übermäßigen Kräfte auf den Elektroroller aus.

  • Seite 42: Lagerung Und Reinigung

    Lagerung und Reinigung ● Falls Ihr Elektroroller schmutzig ist, darf er nur mit einem feuchten Tuch gereinigt werden. Verwenden Sie weder Hochdruckreiniger noch fließendes Wasser. Andernfalls könnten wesentliche Komponenten beschädigt werden. Verwenden Sie etwas Zahnpasta, um festklebende Verschmutzungen zu entfernen. Reinigen Sie den Elektroroller im Anschluss daran mit einem feuchten Lappen.

  • Seite 43: Fahren Des Elektrorollers

    Drücken Sie jeweils 2 Mal die „Ein/Aus“-Taste, um zwischen den nachstehenden Geschwindigkeitsstufen umzuschalten: ÖKO: 6 km/h; D: 15km/h; S: 20 km/h Erst wenn Sie den Elektroroller manuell mit dem Fuß angeschoben haben, funktioniert die Beschleunigungstaste. 10 Fahren des Elektrorollers 1. Drücken Sie die „Ein/Aus“-Taste, um die Geschwindigkeitsstufe einzustellen. 2.

  • Seite 45: Parameterverzeichnis

    100 – 240 Nennausgangsspannung (V) Nennstrom (A) 2A (MAX) Ladedauer (h) Elektroroller Modell: SEL-10350 ODIN Eingang: 100 – 240 V~, 50/60 Hz, 2,5 A (MAX) Ausgang: 42 V Höchstgeschwindigkeit: 20 km/h Gewicht: 17.5 kg Baujahr: 2021 Technisch zulässiges Gesamtgewicht (kg): 120kg.

  • Seite 46: Sicheres Parken Des Elektrorollers

    12 Sicheres Parken des Elektrorollers Steigen Sie von Ihrem Elektroroller ab und drücken Sie zum Abstützen des Elektrorollers mit Ihrem rechten Fuß den Seitenständer herunter, sobald Sie Ihre Fahrt beendet haben. Der Seitenständer befindet sich auf der linken Seite (in Fahrtrichtung) des Elektrorollers unter den Trittbrett. Drücken Sie diesen Seitenständer vor Fahrtantritt wieder zurück, sodass er parallel zum Trittbrett liegt.

  • Seite 47: Reichweite Pro Batterieladung

    Vermeidung von Beschädigungen durch Überladung. ● Technisch zulässiges Gesamtgewicht (kg): 120kg. Dies beinhaltet das Gewicht des ● Rollers von 17,5 kg. WARNHINWEIS ● Versuchen Sie nicht, eine Kurve zu schnell zu fahren. WARNHINWEIS Im Inneren des Produkts befindet sich eine Lithiumbatterie. WARNHINWEIS Wenn der Elektroroller ausgeschaltet wird, dann wird das System des Produkts automatisch blockiert.
  • Seite 48 Personen mit eingeschränktem Balancegefühl ist es untersagt, den Elektroroller zu fahren. ● Es ist untersagt, den Elektroroller unter Einfluss von Alkohol oder anderen Substanzen wie Drogen ● zu fahren. Tragen Sie während der Fahrt kein Gepäck. ● Vergewissern Sie sich, dass Sie in Fahrtrichtung eine freie Sicht haben, um den Elektroroller sicher ●...
  • Seite 49 Hinweis: Benutzen Sie zum Laden dieses Elektrorollers AUSSCHLIESSLICH das mitgelieferte ● Ladegerät XHK-800B-4220 mit nachstehendem Ausgang: 42 V, 2 A. Die Benutzung eines hiervon abweichenden Ladegeräts kann zur Produktbeschädigung und ● weiteren potentiellen Risiken führen. Benutzen Sie den Netzadapter, um den DC-Ladeport des Produkts mit einer Netzsteckdose zu ●...
  • Seite 50 Nur für den Hausgebrauch ● Der Elektroroller darf nicht von Personen unter 14 Jahren benutzt werden. ● Bitte beachten Sie – Alle Produkte können stillschweigend geändert werden. Irrtümer und Auslassungen in der Bedienungsanleitung vorbehalten. ALLE RECHTE VORBEHALTEN, URHEBERRECHTE DENVER ELECTRONICS A/S...
  • Seite 51 Alle Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische Altgeräte sowie Batterien kostenfrei zum Recycling abgegeben werden können oder die sie von den Haushalten einsammeln. Weitere Informationen erhalten Sie bei der Umweltbehörde Ihrer Gemeinde. DENVER ELECTRONICS A/S Omega 5A, Soeften DK-8382 Hinnerup, Dänemark...
  • Seite 52 Vorderrad hilft auf diese Weise bei der Aktivierung der Ladefunktion und das Laden funktioniert wie gewohnt. (Die vollständige Ladung nimmt auf diesem Wege rund 3 Stunden in Anspruch.). Bitte geben Sie in Ihrem Internetbrowser. www.denver-electronics.com ein, um die elektronische Version dieser Bedienungsanleitung zu erhalten.
  • Seite 53 (20 – 50 %) geladen sein, jedoch nicht vollständig. • Wenn das Produkt vom Werk versendet wird, ist es sehr oft teilweise geladen. Lassen Sie das Produkt solange in diesem teilweise geladenen Zustand, bis Sie es benutzen. DENVER ELECTRONICS A/S, Omega 5A, Soeften, 8382 Hinnerup, Denmark www.denver-electronics.com...
  • Seite 54 Omega 5A, Soeften, DK-8382 Hinnerup, Denmark Datum: 27 Aug, 2021 Inter Sales A/S • Omega 5A, Soeften • 8382 Hinnerup • Denmark • Tel.: +45/86 22 61 00 +45/86 22 81 00 Homepage: www.denver-electronics.com • A/S-Registrationsnr. 223906 • Umsatzsteuernr. DK18831678...
