Vorbereitungen für den Betrieb

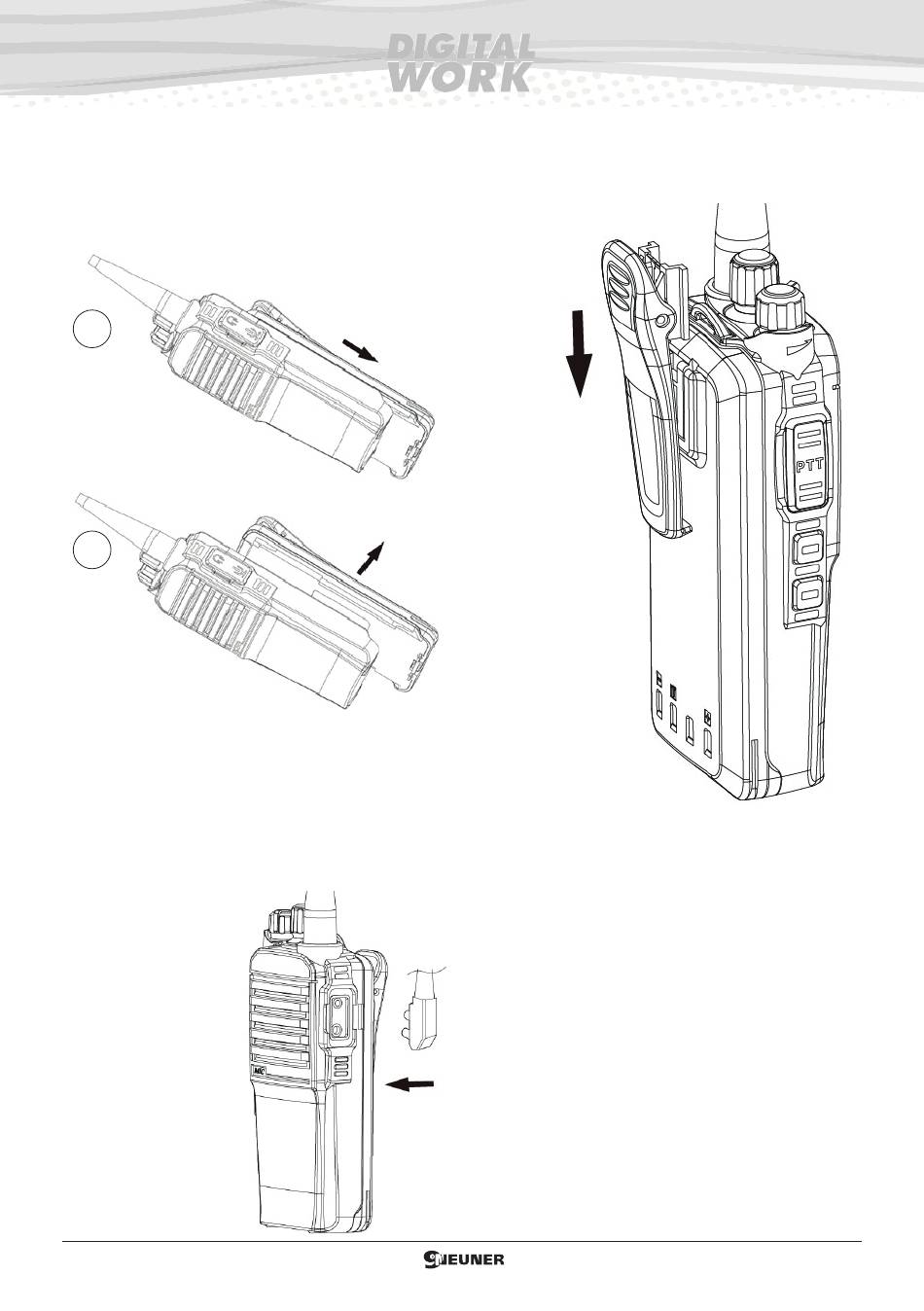

Li-Ion-Akku abnehmen

Akku-Verriegelung (14) entriegeln (Abb. 6) und Li-Ion-Akku
(11) nach unten abziehen (Abb. 7).
Das Funkgerät ist nunmehr betriebsbereit!
6
7
Externe Hör-/Sprechgarnitur anschließen
Das Gerät verfügt über einen eingebauten Lautsprecher und
ein eingebautes Mikrofon.
Für spezielle Anforderungen können jedoch an den
Anschlussbuchsen für externen Lautsprecher (9) und exter-
nes Mikrofon (10) sowohl getrennt Mikrofon und Lautsprecher
bzw. Ohrhörer, als auch eine kombinierte Hör-Sprech-
Garnitur (Headset)
angeschlossen werden.
P1
P1
P2
P2
Gürtelclip anbringen / entfernen
Der Gürtelclip (13) wird von oben auf den Li-Ion-Akkupack
aufgeschoben.
Gürtelclip entfernen
Der Gürtelclip (13) wird nach oben vom Li-Ion-Akkupack
geschoben.
Hinweis: Zum Abnehmen des Li-Ion-Akkupacks (11) muss
der Gürtelclip (13) entfernt sein. Andernfalls lässt sich die
Akku-Verriegelung (14) nicht betätigen.
7
