M OTO R I S E R T E U M S C H A LT E R , OT M _ F_ C _
—
Steuerkreis
Die elektrische Installation und Wartung des motorisierten Umschalters darf nur von einer
autorisierten Elektrofachkraft durchgeführt werden. Führen Sie keine Installations- oder
Wartungsarbeiten durch, wenn ein motorisierter Umschalter mit den elektrischen Hauptleitungen
verbunden ist. Vergewissern Sie sich vor Beginn der Arbeiten, dass der Schalter spannungsfrei ist.

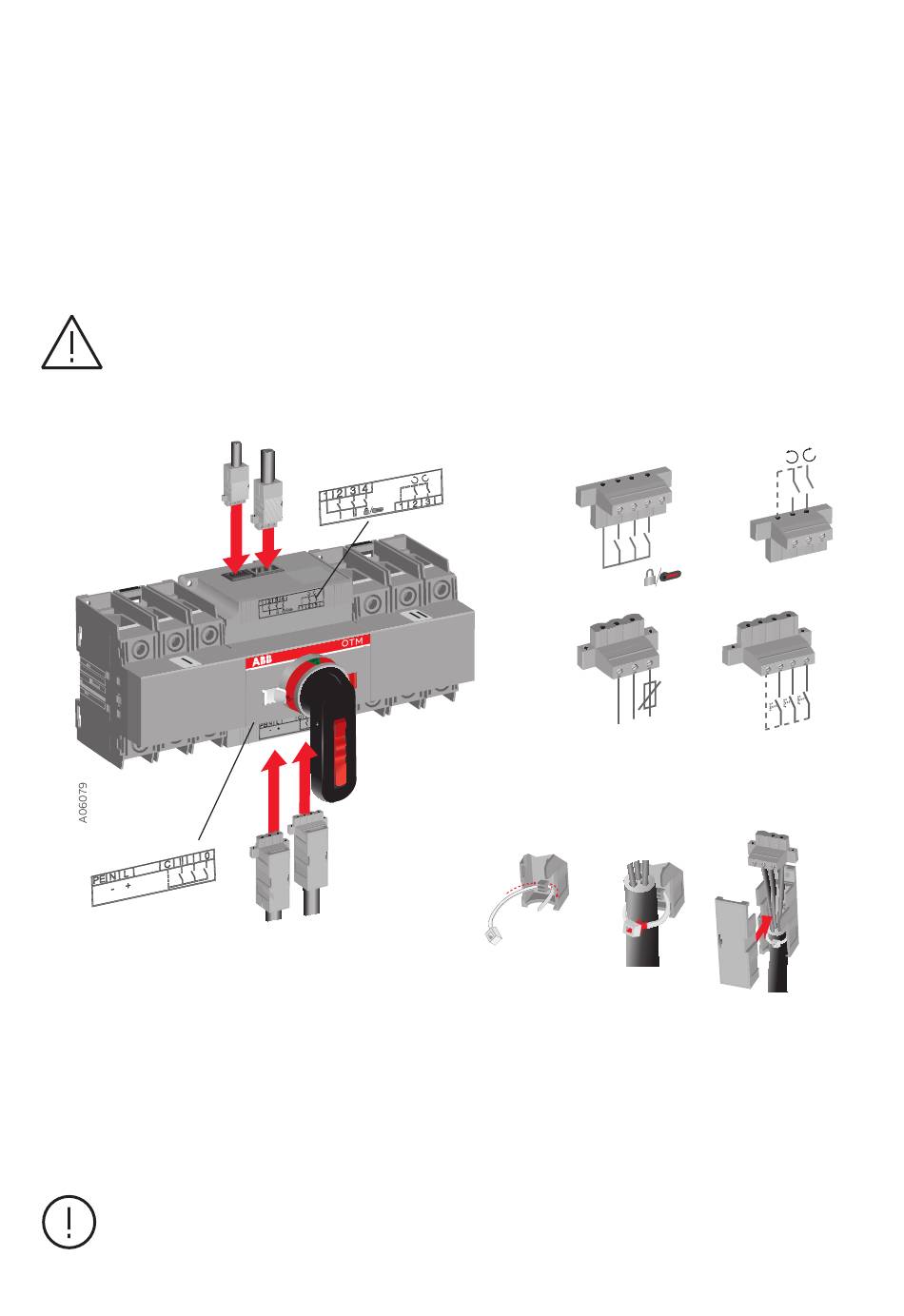

1. Anschluss für die Spannungsversorgung des Motorantriebs
2. Steueranschluss für Drucktasten
3. Anschluss für Statusinformationen (auch mit der automatischen Steuereinheit verwendbar)
4. Steueranschluss für die automatische Steuereinheit (bei Verwendung des OMD-Controllers)
Koppeln Sie die Stromversorgung nicht mit dem Steueranschluss.
Siehe korrekten Anschluss für die Stromversorgung.
3
4
2
1
3
I I I
F 2
1
L
P E N
A
B
7
4
2
I 0
I I
C
C
